5
Первые шаги

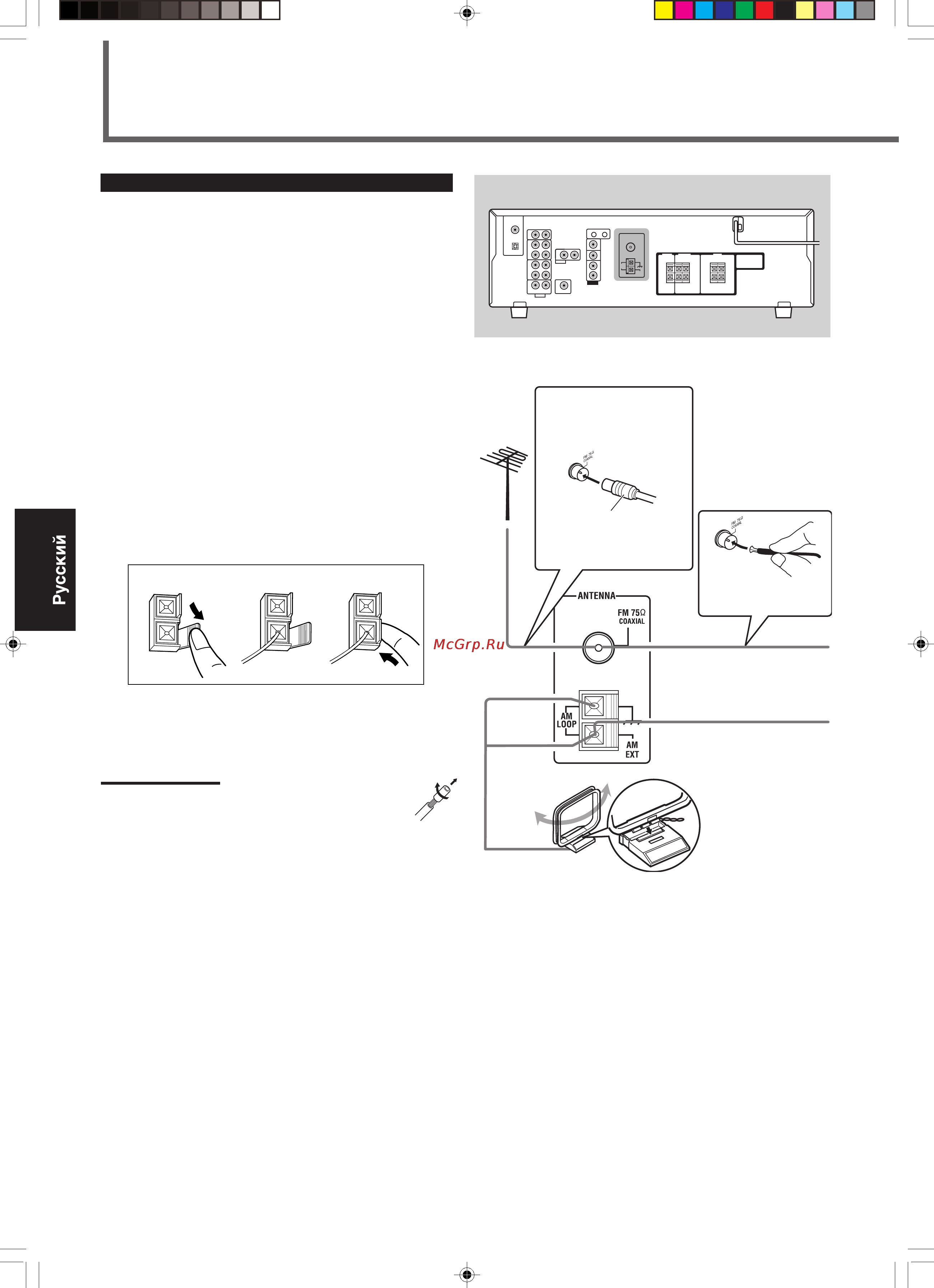

Подключение антенны АМ (MW)
Подключите полученную в комплекте рамочную антенну
АМ (MW) к разъему AM LOOP.
Поворачивайте рамочную антенну АМ (MW) для
достижения наилучшего качества приема.
При низком качестве приема подключите одиночный
провод с виниловым покрытием (не входит в комплект)
к разъему АМ ЕХТ. (При этом не отсоединяйте
рамочную антенну АМ (MW)).
Подключение антенны FM
Полученная в комплекте антенна FM может быть
подключена к разъему FM 75 COAXIAL в качестве
временной меры.
Растяните полученную в комплекте антенну FM по
горизонтали.
Если качество приема неудовлетворительно,
подключите внешнюю антенну (не входит в комплект).
Перед подключением коаксиального кабеля 75
(провод с круглым сечением, ведущий к внешней
антенне), отсоедините полученную в комплекте
антенну FM.
77
77
7 Как подключить провод антенны AM (MW)
123
Задняя панель
Подключая антенн AM (MW) и FM
1
Откройте разъем.
2
Вставьте провод антенны АМ (MW).
3
Закройте разъем.
Если провод рамочной антенны АМ (MW) покрыт
изоляцией, удалите изоляцию, как показано на
рисунке справа.
Убедитесь в том, что проводники антенны не
соприкасаются ни с какими другими разъемами,
соединительными кабелями и кабелем питания. Это
может ухудшить качество приема.
Примечания:
Если качество приема FM
неудовлетворительно,
подключите внешнюю
антенну.
Коаксиальный кабель
75 с разъемом (IEC
или DIN45325)
(не входит в комплект)
Полученная в
комплекте антенна FM
ходит в комплект)
Растяните полученную
в комплекте антенну FM
по г оризонтали.
Если качество приема АМ (MW)
неудовлетворительно, подклю-
чите одино чный провод с вини-
ловым покрытием (не вхо-
дит в комплект) в качес-
тве внешней антенны.
Проденьте зубцы на
рамке в отверстия на
основной части для
сборки рамочной
антенны АМ (MW).
Рамочная антенна АМ
(MW) (входит в комплект)
