4

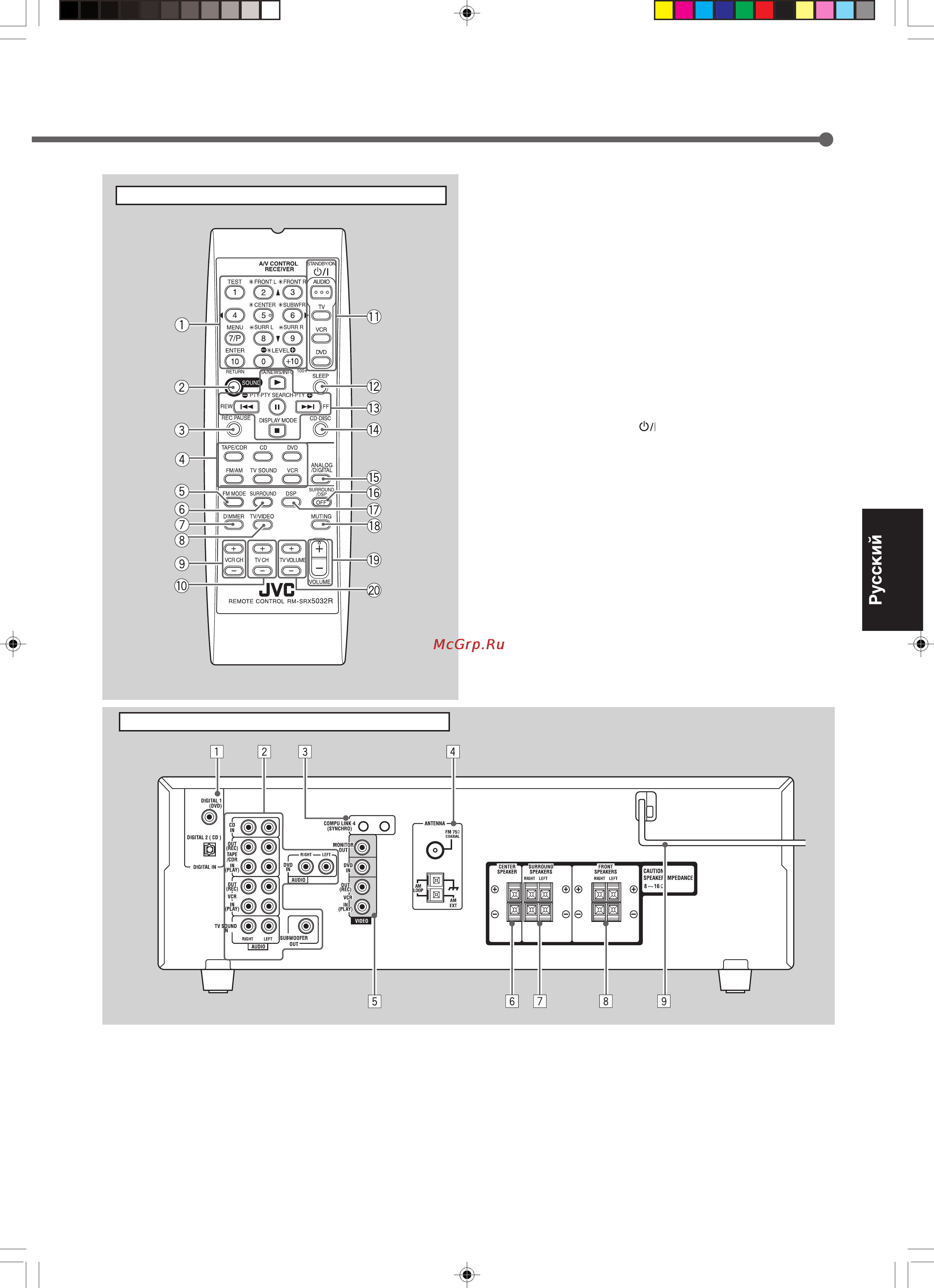

Для получения более подробной информации
обращайтесь на страницы, указанные в скобках.
1 • 10 кнопок для выбора запрограммированного
канала (21)
• 10 кнопок для настройки звучания (18, 19)
• 10 кнопок для управления аудио/видео
устройствами (30-32)
2 Кнопка SOUND (18, 19)
3 Кнопка REC/PAUSE (31, 32)
4 Кнопки выбора источника сигнала (10)
TAPE/CDR, CD, DVD, FM/AM, TV SOUND, VCR
5 Кнопка FM MODE (21)
6 Кнопка SURROUND (27)
7 Кнопка DIMMER (12)
8 Кнопка TV/VIDEO (32)
9 Кнопки VCR CH +/– (32)
0 Кнопки TV CH +/– (32)
- Кнопки STANDBY/ON
(10, 32)
AUDIO, TV, VCR, DVD
= Кнопка SLEEP (12)
~ • Кнопки управления аудио/видео устройствами
FF/RW (31, 32)
• Кнопки управления RDS (22 – 24, 30)
TA/NEWS/INFO, PTY SEARCH, PTY 9/(
DISPLAY MODE
! Кнопка CD-DISC (29)
@ Кнопка ANALOG/DIGITAL (15)
# Кнопка SURROUND/DSP OFF (27, 28)
$ Кнопка DSP (28)
% Кнопка MUTING (12)
^ Кнопки VOLUME +/– (11)
& Кнопки TV VOLUME +/– (32)
Для получения более подробной информации
обращайтесь на страницы, указанные в скобках.
1 Разъемы DIGITAL IN (9)
• Коаксиальный: DIGITAL 1 (DVD)
• Оптический: DIGITAL 2 (CD)
2 Разъемы аудио входа/выхода (6 – 8)
• Вход: CD IN, TAPE/CDR IN, VCR IN,
TV SOUND IN, DVD IN
• Выход: TAPE/CDR OUT, VCR OUT
• SUBWOOFER OUT
4
3,8,7, /4,¢
3 Разъемы COMPU LINK-4 (SYNCHRO) (29)
4 Разъемы FM/AM ANTENNA (5)
5 Разъемы VIDEO входа/выхода (композитное видео) (8)
• Вход: DVD IN, VCR IN
• Выход: MONITOR OUT, VCR OUT
6 Разъемы CENTER SPEAKER (6)
7 Разъемы SURROUND SPEAKER (6)
8 Разъемы FRONT SPEAKER S (6)
9 Кабель питания (9)
