DSC 3G2080E [10/16] Проверка расположения коммуникатора
![DSC 3G2080E [10/16] Проверка расположения коммуникатора](/views2/1537005/page10/bga.png)
10
Таблица 3. Подключение RS-232
Стороннее устройство
Подключение
TX (красный*)
RX+
Не используется
RX-
RX (зеленый*)
TX+
Не используется
TX-
GND (черный*)
GNG
* Цвета проводов зависят от кабеля в комплекте
6. Выполните следующие шаги по включения питания прибора с установленным коммуникатором:
a. Подключите питание АС, телефонную линию и аккумулятор к прибору. (Коммуникатор получает
питание от прибора).
b. Красный и желтый индикаторы коммуникатора мигают вместе при инициализации
коммуникатора. Красный и желтый индикаторы будут мигать до установления связи
коммуникатором со всеми запрограммированными для него приемниками.
Примечание: во время перезапуска модуля радио два зеленых индикатора мигают попеременно.
Примечание: Инициализация может занять несколько минут. Красный и желтый индикаторы мигают
вместе во время инициализации. Не переходите к следующему шагу, пока красный и желтый
индикаторы не перестанут мигать. (Если мигает только желтый индикатор, имеются неисправности
коммуникатора и зеленые индикаторы не следует использовать для тестирования места
расположения коммуникатора. Устраните неисправность, которую показывает количеством миганий
желтый индикатор перед продолжением работ, смотрите таблицу 7 по неисправностям).
7. Выполните проверку расположения коммуникатора
8. Установите изделие в место, где тест расположения был выполнен успешно.
Проверка расположения коммуникатора
Только для сотовых коммуникаторов
Для подтверждения, что место установки антенны сотового коммуникатора подходит для работы в сотовой
сети, выполните проверку расположения коммуникатора:
Примечание: Возможно, понадобится перемещение прибора или установка дополнительной внешней
антенны, если сигнал сотовый сети слишком слабый.
1. Убедитесь, что желтый индикатор коммуникатора не мигает. Мигание желтого индикатора
показывает наличие неисправности коммуникатора. Смотрите таблицу 7 для определения
неисправности и устраните причину неисправности до продолжения проверки.
2. Проверьте уровень сигнала сотовой сети по желтому и двум зеленым индикаторам. Минимальный
уровень сигнала: желтый индикатор выключен и зеленый индикатор LED1 (дальний от желтого
индикатора) включен (не мигает). В этом случае расположение коммуникатора подходящее.
Интерпретация уровня сигнала сотовой сети индикаторами приведена далее.
Отображение уровня сигнала сотовой связи
Уровень сигнала сотовой сети можно проверить только на пультах с текстовым ЖКИ после входа в режим
программирования установщика, ячейка [850]. На дисплее отобразится статус активации SIM карты и шкала
из 5 символов уровня сигнала. Данные автоматически обновляются каждые 3 секунды.

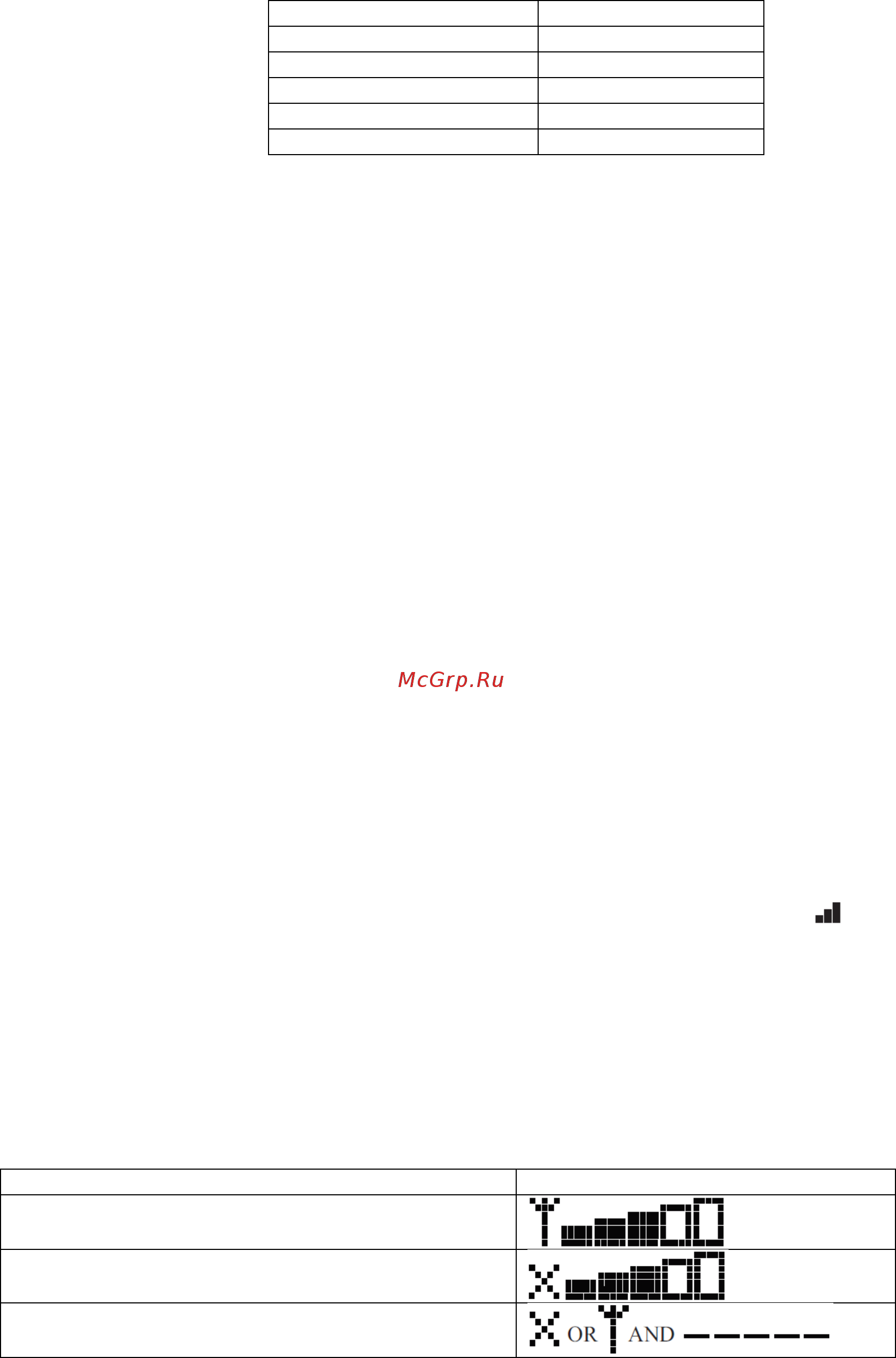

Таблица 4. Отображение уровня сигнала на дисплее пульта
Описание
Отображение
SIM карта активна и текущий уровень сигнала
SIM карта не активна и текущий уровень сигнала
SIM карта не зарегистрировалась в сети
Примечание: если уровень сигнала низкий в текущем месте расположения, следует переместить прибор с
коммуникатором или использовать внешнюю антенну.
При необходимости можно использовать следующие внешние антенны:
GS-15ANTQ: комплект удлинительного кабеля антенны для помещений 4,57 м
GS-25ANTQ: комплект удлинительного кабеля антенны для помещений/улицы 7,52 м
