3. В процессе электрического подключения коммуникатора к контрольному прибору выполните

следующее (см. рисунок 3):

a. Отключите питание АС и аккумулятор контрольного прибора, отключите телефонную линию.

b. Убедитесь, что SIM карта установлена в держатель и зафиксирована.

4. Подключите сетевой кабель (только для моделей TLXXX). Введите кабель САТ5 через заднюю

стенку корпуса прибора и подключите его к разъему RJ45 коммуникатора.

Примечание: До окончания установки следует проверить, что Ethernet подключение выполнено по всем

региональным нормам и правилам и для него используется только сертифицированное оборудование.

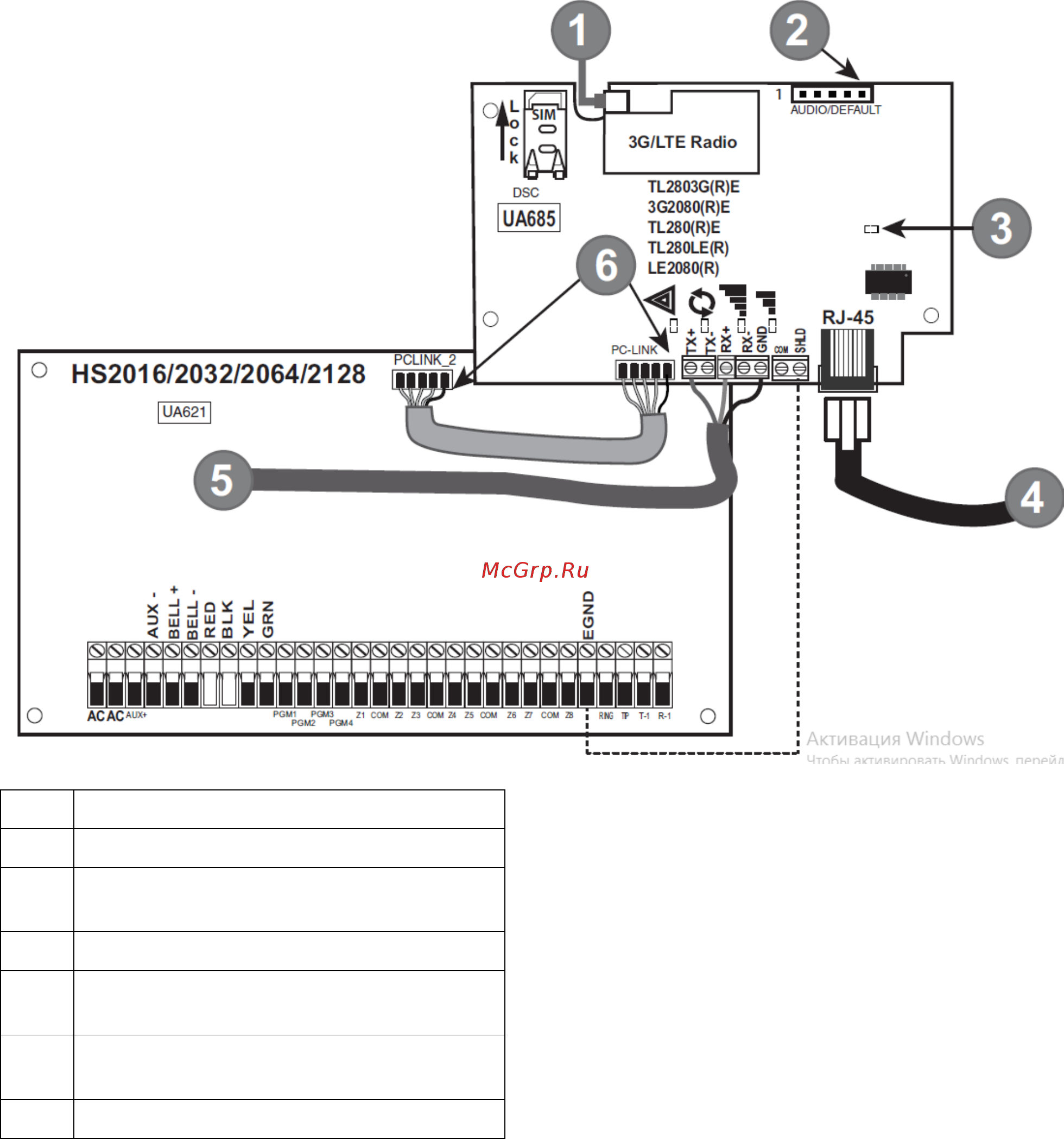

Рисунок 3. Схема подключения коммуникатора

Данные по питанию:

 +10,8 +12,5 В DC

 90 мА 3G2080(R)E, 120 мА TL2803G(R)E в режиме

ожидания

 90 мА 3G2080(R)E, LE2080(R)

 120 мА TL2803G(R)E, TL280LE(R)

 100 мА TL280(R)E

 400 мА в режиме тревоги

Требования к контрольным приборам DSC

 Трансформатор 16,5 В АС, 40 Вт

 Аккумулятор 12 В 7 Ач

5. Подключите разъем RS-232 (только для моделей R). Если коммуникатор подключается к сторонним

устройствам, используйте таблицу ниже.

№

Описание

К внешней антенне

АУДИО/СБРОС. Замыкайте контакты 4

и 5 для сброса

Индикатор сети (желтый)

Подключение Ethernet, только для

кабеля САТ5, длиной не более 100 м

RS-232 для подключения сторонних

устройств

Красный провод
