8
№
Описание
1
Резьбовая втулка разъема антенны
2
Латунная гайка
3
Латунная шайба
4
Нейлоновая шайба (плоская)
5
Монтажный кронштейн антенны
6
Нейлоновая шайба с втулкой (толще плоской шайбы)
7
Кабель антенны
8
Монтажные отверстия
9
Пластина кронштейна
10
Плата коммуникатора
11
Стойки
2. Установка коммуникатора в контрольный прибор
a. Подключите один разъем кабеля PC-LINK к разъему PC-LINK_2 на плате прибора (красный
провод кабеля должен быть справа на разъеме PC-LINK_2 платы прибора, см. рисунок 3).
b. Установите собранный коммуникатор в корпус контрольного прибора.
Примечание: Убедитесь, что резьбовая втулка разъема антенны видна через отверстие в
правом верхнем углу корпуса прибора.
c. Установите нейлоновую шайбу с втулкой (толще, чем плоская шайба) на резьбовой втулке
кабеля антенны. Вставьте резьбовую втулку в отверстие корпуса прибора в правом верхнем
углу.
d. Установите вторую нейлоновую шайбу (плоскую), медную шайбу и медную гайку на резьбовую
втулку кабеля, вне корпуса прибора. Затяните гайку руками (только пальцами, не перетяните
собранную конструкцию).
e. Найдите отверстия для шурупов на правой стенке корпуса прибора. Смотрите рисунок 2.
Установите собранный коммуникатор (на кронштейне) в правый верхний угол корпуса и
закрепите кронштейн коммуникатора на корпусе прибора шурупами из комплекта крепежа.
f. Установите второй разъем кабеля PC-LINK в разъем коммуникатора (красный провод к правому
штырьку разъема на коммуникаторе (см. рисунок 3).
g. Легким давлением (только пальцами) прикрутите антенну на резьбовую втулку кабеля в верхней
части корпуса прибора.

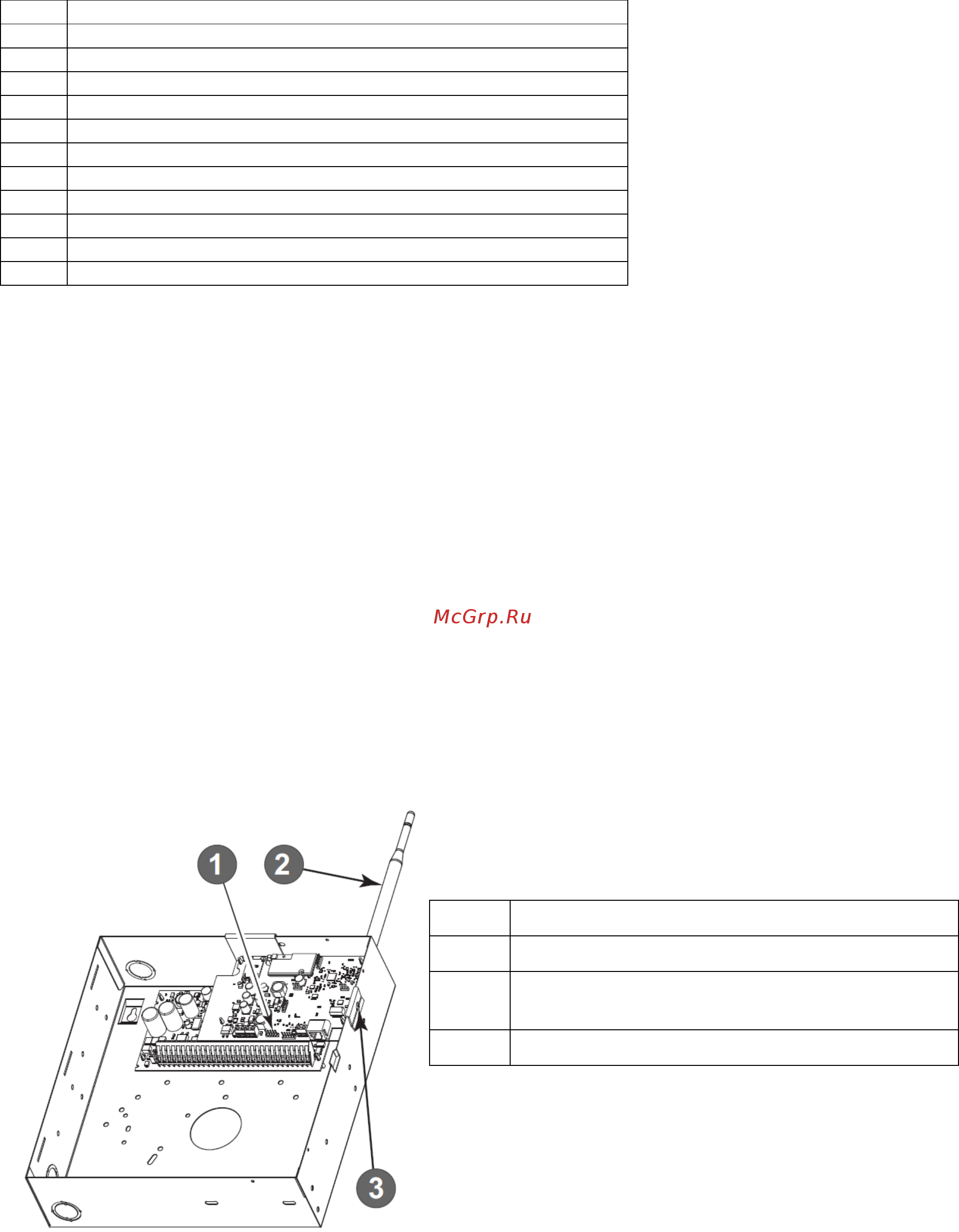

Рисунок 2. Контрольные приборы HS2016/2016-4/2032/2064/2128
№
Описание
1
Разъем кабеля PC-LINK
2
Четырехдиапазонная антенна. Накручивайте
ее на резьбовую втулку только пальцами.
3
Шуруп
ПРЕДУПРЕЖДЕНИЕ! Коммуникаторы 3G2080(R)E/ TL2803G(R)E/ TL280(R)E/ LE2080(R)/ TL280LE(R)
являются слаботочными устройствами. Не прокладывайте никаких кабелей по платам
коммуникаторов. Оставляйте зазор не менее 25,4 мм между платой коммуникатора и кабелями.
Зазор не менее 7 мм должен обеспечиваться между любыми слаботочными и сильноточными
кабелями.
