3
УСТАНОВКА GSM/ETHERNET КОММУНИКАТОРА
Перед окончанием установки, оборудование должно быть подключено через сертифицированный
(соответствующий региональным нормам) сетевой интерфейс. Вся проводка должна быть выполнена согласно
региональным нормам.
ПРИМЕЧАНИЕ: Перед установкой коммуникатора или установке/удалении SIM карты, проверьте, что питание
системы выключено.
Установка коммуникатора
GS2060/TL265GS с панелями
PC1616/1832/1864

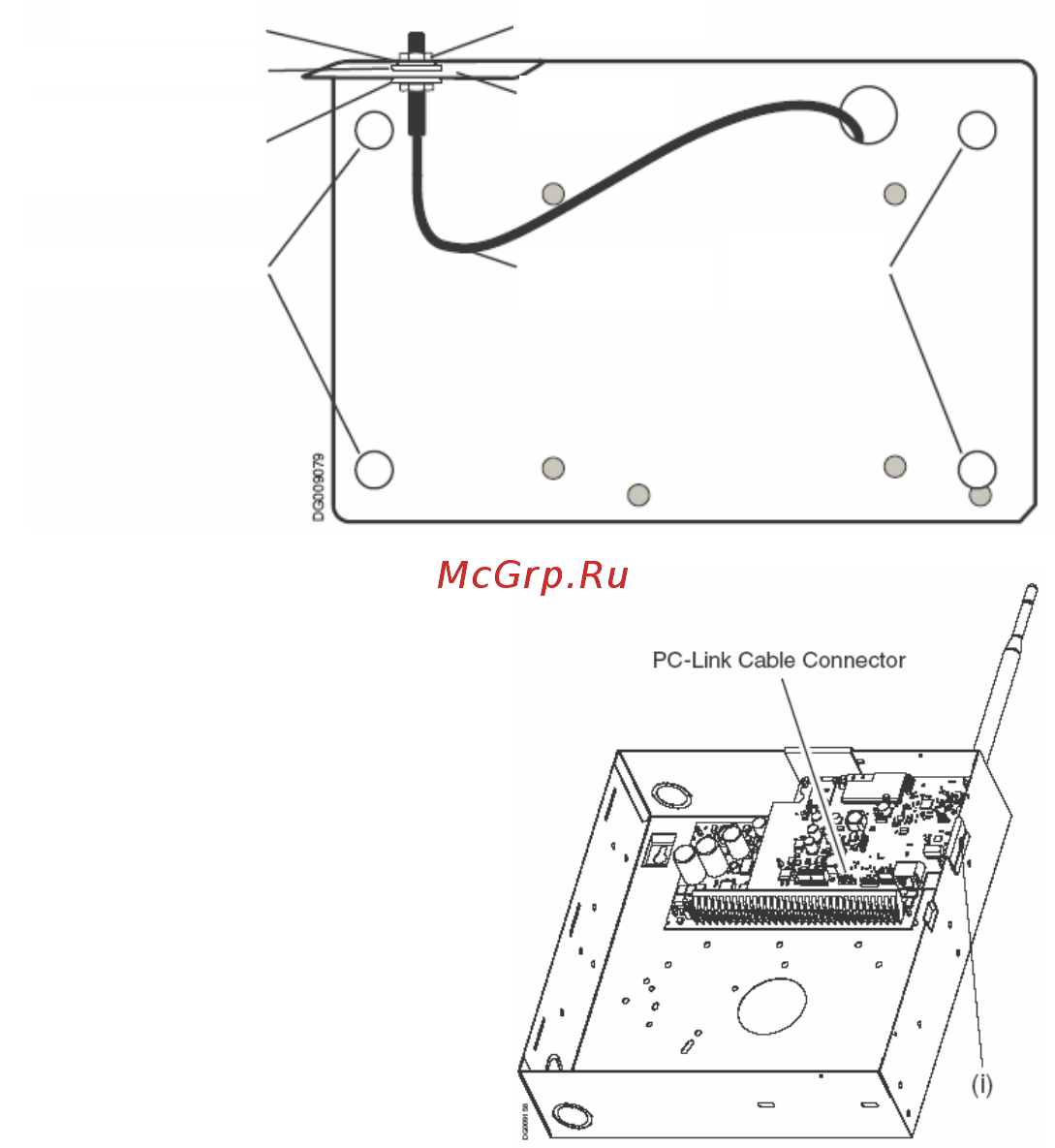

1. Для сборки монтажного кронштейна, выполните:
Выньте четыре пластиковые стойки из пакета в
наборе коммуникатора.
Вставьте стойки в отверстия в четырех углах, с
задней части (кронштейн антенны должен быть
направлен от вас) поставляемого кронштейна.
Поместите кронштейн на ровной поверхности.
Возьмите плату за углы, держите ее лицом к
себе,
ориентируйте ее на четыре отверстия со
стойками, торчащими из кронштейна.
Установите плату на стойки, убедитесь, что она
надежно закрепилась.
Снимите лицевую крышку корпуса панели.
Выбейте отверстие в правом верхнем углу корпуса. Это отверстие будет
использоваться для подключения поставляемой антенны.
Подключите поставляемый кабель антенны 12,7 см к модулю радио, вставив
разъем через плату коммуникатора с задней стороны кронштейна и установив
его надежно в разъем модуля радио.
Поместите нейлоновую шайбу с вкладышем (толстая плоская шайба) на
резьбовой части кабеля, вставьте резьбовую часть в кронштейн антенны.
Поместите вторую нейлоновую шайбу (плоскую), затем медную шайбу и медную
гайку на резьбовую часть кабеля.
Затяните гайку руками.
2. Установка модуля коммуникатора в корпус
Подключите 4 контактный кабель PC-Link к плате панели.
ПРИМЕЧАНИЕ: Помните, что на панели черный провод будет справа, на
коммуникаторе провода расположены наоборот.
Вставьте собранный коммуникатор в корпус панели.
ПРИМЕЧАНИЕ: Проверьте, что резьбовое соединение антенны видно через
пробитое в корпусе отверстие.
Найдите
отверстия под винты на правой стенке корпуса. Совместите кронштейн
и стенку корпуса и, используя приложенные шурупы, скрепите их вместе (1).
Установите поставляемую антенну на разъем в правом верхнем углу корпуса.
3. Подключите коммуникатор к панели следующим образом:
Отключите питание и аккумулятор от панели
Подключите левую клемму PWR коммуникатора к клемме BELL+
панели.
Подключите клемму GND коммуникатора к клемме AUX- панели
Подключите клемму SHLD коммуникатора к клемме EGND контрольной панели (защитное заземление).
Если сирена используется, подключите правую клемму PWR к плюсу сирены
Если сирена используется, второй провод сирены подключите к клемме BELL- панели.
ПРИМЕЧАНИЕ: Если сирена не используется, установите резистор 1 кОм, 0,5 Вт (коричневый, черный, красный
,
золотой) (поставляется с панелью) между клеммами панели BELL+ и BELL- и подключайте только клемму
BELL+ к клемме PWR коммуникатора.
Убедитесь, что SIM карта установлена и зафиксирована.
Вставьте разъем PC-Link в разъем PC-Link коммуникатора (черный провод к контакту 1 коммуникатора).
Проведите кабель Ethernet САТ5 через заднюю стенку корпуса и вставьте его в разъем RJ45 коммуникатора.
4. Включите питание
панели с установленным коммуникатором.
Подключите сетевое питание и аккумулятор к панели (панель и коммуникатор будут запитаны).
Красный и желтый индикаторы будут мигать вместе, при инициализации коммуникатора. Красный и желтый индикаторы
будут мигать, пока коммуникатор не установит связь со всеми запрограммированными приемниками.
На пульте наберите [*][8][Код установщика][382] и проверьте
, что опция 5 включена (модуль GPRS/Ethernet разрешен).
ПРИМЕЧАНИЕ: Инициализация может занять несколько минут. Не завершайте установку, пока красный и желтый
индикаторы не прекратят мигать (если мигает только желтый индикатор, это неисправность коммуникатора, зеленые
индикаторы показывают уровень сигнала). Не завершайте установку, если есть неисправности коммуникатора.
5. Выполните тест расположения коммуникатора (см. стр. 6)
Программирование РС1616/18321864
Проделайте следующие шаги, чтобы убедиться, что ваша панель и ваш коммуникатор будут работать должным образом.
Следующие опции следует задать с пульта панели. На пульте наберите [*][8][Код установщика][Номер ячейки], запишите
изменение значения в соответствующие поля таблиц программирования коммуникатора и контрольной панели.
ПРИМЕЧАНИЕ: Опция включена, если ее номер индицируется. Опция выключена, если
ее номер не индицируется (например,
[1---5---] – опции 1 и 5 включены, все остальные опции – выключены). Нажимайте номер опции для включения/выключения.
Медная гайка Медная шайба
Нейлоновая шайба
Нейлоновая шайба с
вкладышем (толстая
плоская шайба)
Монтажные отверстия
Кабель антенны
Монтажные
отверстия
Кронштейн
антенны
