DSC GS2060 [9/15] Тест расположения коммуникатора
![DSC GS2060 [9/15] Тест расположения коммуникатора](/views2/1537009/page9/bg9.png)
6

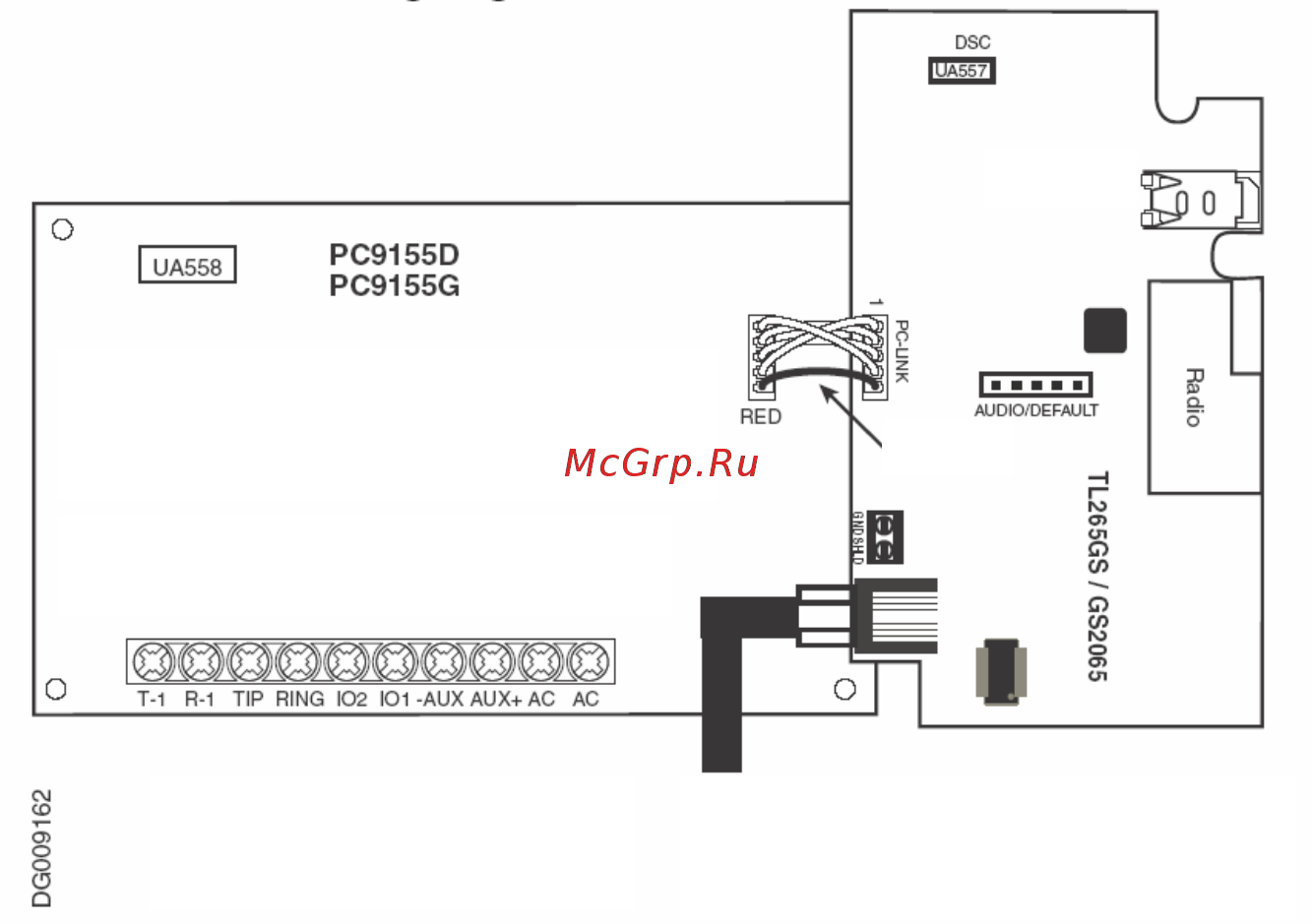

Схема подключения TL265/GS2065
ТЕСТ РАСПОЛОЖЕНИЯ КОММУНИКАТОРА
1. Для подтверждения, что расположение панели/антенны подходит для обеспечения связи, выполните тест расположения.
ПРИМЕЧАНИЕ: Вам может понадобиться перемесить панель или использовать дополнительную антенну, если
уровень сигнала слабый.
Убедитесь, что желтый индикатор коммуникатора не мигает. Мигание желтого индикатора говорит о неисправности
коммуникатора (см. таблицу неисправностей, и исправьте их, до перехода
к следующему шагу).
Оцените уровень сигнала по желтому и двум зеленым индикаторам на плате коммуникатора и убедитесь, что он
превышает минимальные требования. Минимально допустимый уровень: желтый индикатор выключен, зеленый
индикатор 1 (дальний от желтого) включен (не мигает) – уровень сигнала достаточен для установки панели. См.
таблицу индикации уровней сигнала.
ПРИМЕЧАНИЕ: Если сигнал
в нужном месте расположения панели слабый, используйте дополнительную антенну.
Если требуется дополнительная антенна, вы можете использовать следующие наборы дополнительных GSM антенн:
GS15-ANTQ – 4,57 м Набор дополнительной внутренней антенны, только для помещений
GS25-ANTQ – 7,62 м Набор дополнительной внешней антенны, только для улицы
GS50-ANTQ – 15,24 м Набор дополнительной внешней антенны, только для улицы
Специальные инструкции
для установщика по каждому набору включены в комплект каждого набора. Изучите инструкции по
электробезопасности, касающиеся установки антенны. Проводка и оборудование должны соответствовать требованиям всех
региональных норм.
2. Установите дополнительную антенну и выполните следующий тест для определения наилучшего положения для нее.
ПРИМЕЧАНИЕ: Шаги теста зависят от используемой панели. Если дополнительная антенна не
устанавливается,
перейдите к шагу 4.
РС1616/1832/1864
Отключите основную антенну от разъема на корпусе панели.
Подключите разъем кабеля антенны к резьбовому разъему на корпусе панели, второй разъем кабеля – к антенне.
Перемещайте дополнительную антенну, следя за двумя зелеными индикаторами уровня сигнала. Найдите положение
антенны, где уровень сигнала достаточен (хотя бы один
зеленый индикатор включен).
ПРИМЕЧАНИЕ: Предельно низкий уровень сигнала: зеленый индикатор 1 мигает, желтый индикатор выключен.
Если зеленый индикатор 1 мигает, нужно менять положение антенны.
Установите поставляемый кронштейн антенны в месте, где уровень сигнала достаточен.
Вы можете перемесить контрольную панель для повышения уровня сигнала. Снимите панель и переместите ее в место,
где уровень сигнала достаточный. Закрепите ее в этом месте.
РС9155
Выключите питание панели и снимите ее лицевую крышку.
Пробейте круглое отверстие в верхней части корпуса.
Вставьте маленькую плоскую отвертку между кабелем антенны и модулем радио. Аккуратно выньте разъем кабеля
антенны из разъема на плате.
ПРИМЕЧАНИЕ: Вынимание разъема пальцами
может повредить разъем.
Используя инструкцию из комплекта дополнительной антенны, установите ее.
Подключите разъем кабеля антенны к коммуникатору.
Закройте лицевую крышку панели.
Включите питание панели и подождите инициализации коммуникатора в сети GSM.
Перемещайте дополнительную антенну, следя за двумя зелеными индикаторами уровня сигнала. Найдите положение
антенны, где уровень
сигнала достаточен (хотя бы один зеленый индикатор включен).
ПРИМЕЧАНИЕ: Предельно низкий уровень сигнала: зеленый индикатор 1 мигает, желтый индикатор выключен.
Если зеленый индикатор 1 мигает, нужно менять положение антенны.
Держатель
SIM ка
р
ты
Красный
п
р
ово
д
ПРИМ.: Модель РС9155D использует двойной
коммуникатор GSM-GPRS/IP модели TL265GS.
Модель PC9155G использует коммуникатор GSM-
GPRS модели GS2065
ПРИМ.: Подробности подключения РС9155
смотрите в Инструкции по установке РС9155.
Сетевое подключение
(только для модели TL265GS)
Используйте только кабель САТ5 (не более
100 м). Контролируемое
ПИТАНИЕ (от PC-Link)
11.1 – 12,6 В
100 мА – ожидание
400 мА - т
р
евога
