ELEYUS Titan A 1200 LED SMD 90 WH [13/19] Инструкция по пользованию вытяжкой

планки 2 отверстия под крепление (точки E, F)_(рис.4).

6.10 Просверлите 2 отверстия Ø7мм, вставьте в них дюбели и закрепите планку шурупами

ПТГ 4,5х40 к стене.

6.11 Если вытяжка будет работать в режиме отвода

воздуха в дымоход, смонтируйте воздуховод избранное

диаметра согласно инструкции, обеспечив его герметичность.

6.12 Если вытяжка будет работать в режиме рециркуляции,

то воздуховод не нужен. Необходимо установить

на Т-образном штыри крышки турбовентилятора угольный

запахопоглощающий фильтр (приобретается отдельно).

6.13 Установите внешнюю панель кожуха дымохода в пазы на корпусе вытяжки, а внутреннюю –

поднимите вверх до совмещения отверстий крепления с планкой и соедините с боков

2-ма шурупами ПКГ 2,9х9,5 (рис.4).

6.14 Проверьте надежность крепления вытяжки, подведите и подключите через розетку шнур к

электросети. С целью дополнительной защиты от перепадов напряжения в сети рекомендуем

подключать вытяжку через дополнительный автоматический переключатель 6А.

7. ИНСТРУКЦИЯ ПО ПОЛЬЗОВАНИЮ ВЫТЯЖКОЙ

7.1 Вытяжка с механическим выключателем имеет 3 скорости вентиляции. В зависимости от

величины испарений при приготовлении еды Вы можете избрать низкий, средний или высокий

уровень вентиляции.

7.2 Перед началом приготовления пищи включите вытяжку в необходимом режиме работы.

Рекомендуется продолжить работу вытяжки на 3-5 минут после окончания приготовления

еде, таким образом воздух кухни будет очищен от остатков испарений

и запахов.

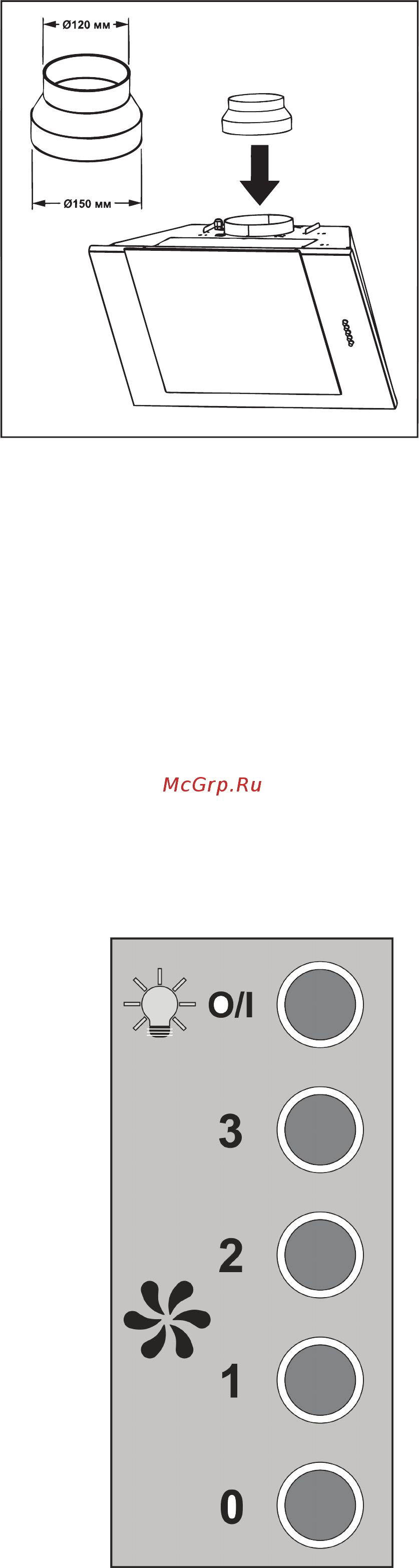

7.3 На нижней плоскости корпуса размещен кнопочный переключа-

тель режимов работы и включення ламп освещения (рис.5).

1 - низкие обороты,

2 - средние обороты,

3 - высокие обороты,

0 - вентилятор выключен.

Выключатель с символом лампочки предназначен для включения

ламп освещения при недостаточном освещении рабочей зоны плиты:

0 - светло выключено,

І - свет включен.

Рис.5
