ELEYUS Titan A 1200 LED SMD 90 WH [5/19] Інструкція по монтажу витяжки

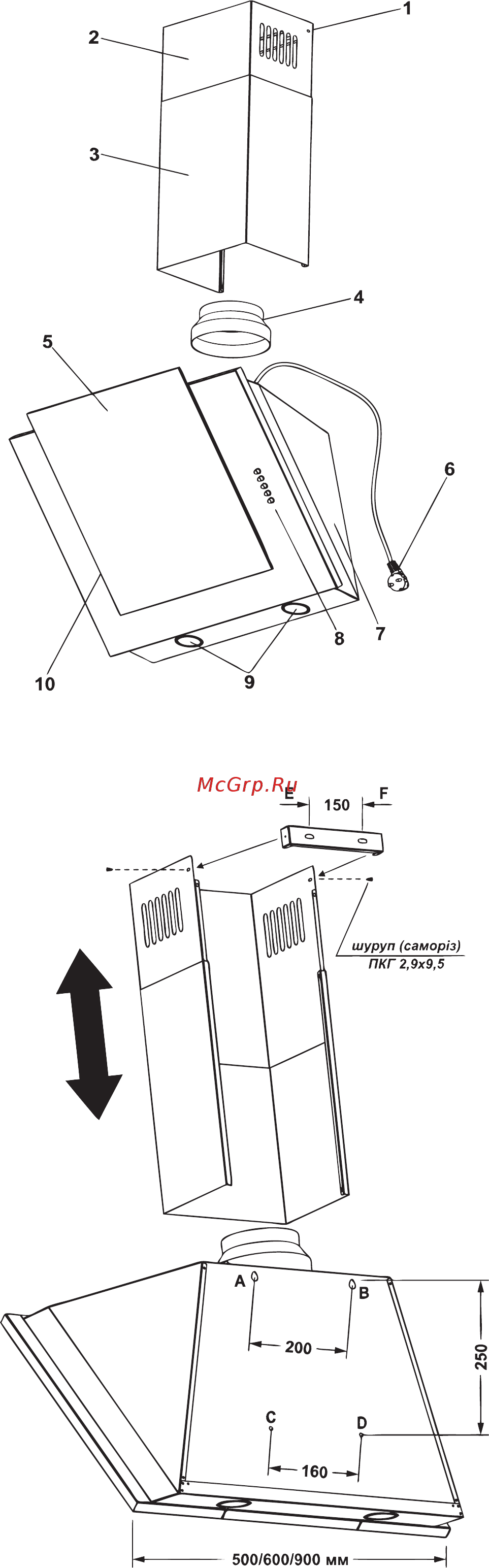

5.3 Витяжка складається з наступних складових частин (рис.3)

1 – вентиляційні пази (режим рециркуляції)

2 – коминок внутрішній

3 – коминок зовнішній

4 – перехідник патрубка повітроводу (з Ø150 на Ø120)

5 – декоративне скло

6 – електрошнур з заземленням

7 – корпус витяжки

8 – перемикач режимів роботи витяжки (механіка)

9 – лампи освітлення (LED SMD)

10 – фільтр алюмінієвий жироуловлюючий

(за декоративним склом)

6. ІНСТРУКЦІЯ ПО МОНТАЖУ ВИТЯЖКИ

6.1 Оберіть режим роботи і місце для встановлення витяжки.

6.2 Вийміть витяжку з пакувальної коробки.

6.3 Перевірти роботу витяжки, підключіть до електромережі і

перевірте всі її функції.

Нагадуємо, що висота установки витяжки

над електроплитами повинна бути не менше 650мм,

а над газовими – не менше 750мм (рис.1).

6.4 Проведіть розмітку кріпильних отворів корпусу на

стіні кухні. Для цього виготовте паперовий шаблон з

координатами 4-х отворів на задній стінці корпуса

(точки А, B, C, D див схема монтажу); прикладіть

шаблон до стіни на необхідній висоті, що вказана вище,

і вирівняйте його по рівню (рис.4).

6.5 Намітьте і просвердліть в т. А, В, 2 отвори

свердлом Ø7мм глибиною 40мм.

6.6 Встановіть дюбелі в просвердлені отвори і вкрутіть

в т. А, B, 2 шурупа ПТГ 4,5х40, так, щоб

віддаль між стіною і головкою шурупа складала 5мм.

6.7 Повісьте блок турбовентилятора на шурупах в

опорних точках А, В.

6.8 Установіть на патрубку витяжки перехідник повітроводу

(Ø150/120).

6.9 Установіть телескопічний коминок на корпусі витяжки.

Підніміть верхню панель коминка з планкою під стелю, щоб

він закривав повітровід вентиляції, і розмітьте по пазам планки

2 отвори під кріплення (т. E, F)_(рис.4).

Рис.3

Рис.4
