ЗГ
4
5

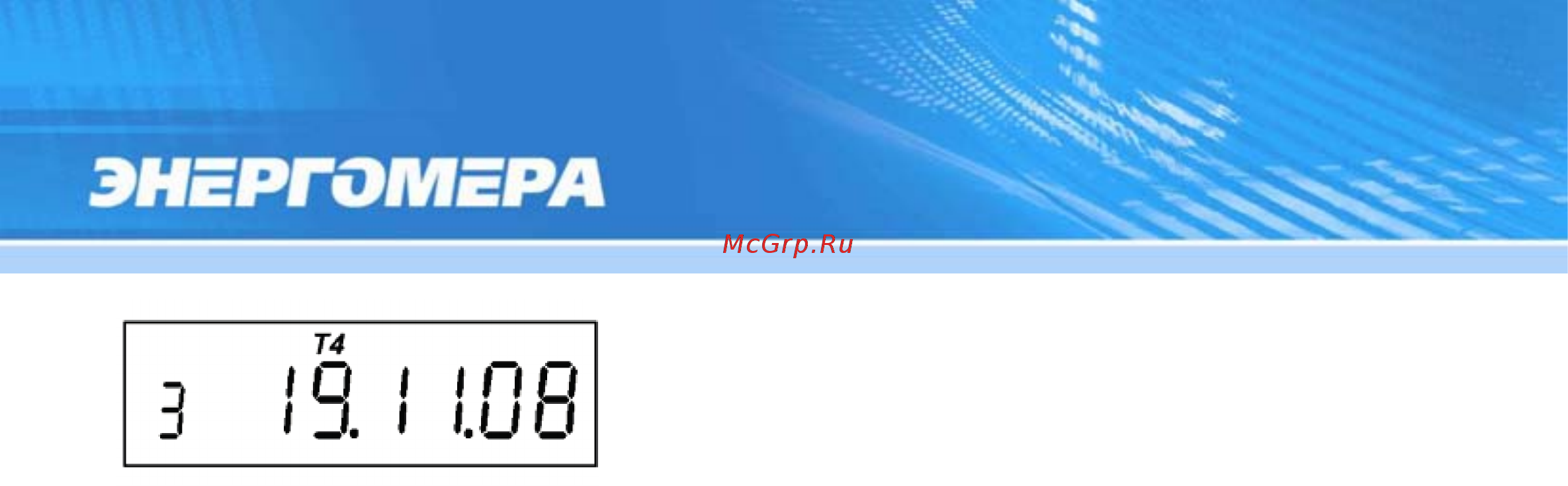

Рисунок13
Нарисунке13 показанадатавформате:3– третийденьне-
дели(среда),19ноября2008года.Наданныймоментдейст-
вующийтариф– четвертый.
- F
I – коэффициенттрансформациитрансформаторатока;
- FU – коэффициенттрансформациитрансформаторанапряжения;
- t – времяусреднения(вправойчастиЖКИ).
4.4.4Группа"4"
Индицируетсяколичествоэнергиисуммарноипотарифамактивнойпотребленной,
активной отпущенной (только для двунаправленных счетчиков), реактивной* потреб-
леннойиотпущеннойвтекущеммесяцеивтекущихсуткахпотребления.
Параметрыгруппы(семиразрядные)идентифицируютсядлямесячныхисуточных
значений, соответственно, знаками"1" и"1d" влевойчастиЖКИ.
НаэкранЖКИвыводитсяследующаяинформация:
- количествопотребленнойактивнойэнергиинарастающимитогомсуммарно
ипокаждомутарифу(отображаютсямнемоникой"kW·h"),индикациягруп-
пыпараметрованалогичнаиндикациигруппы"1";
