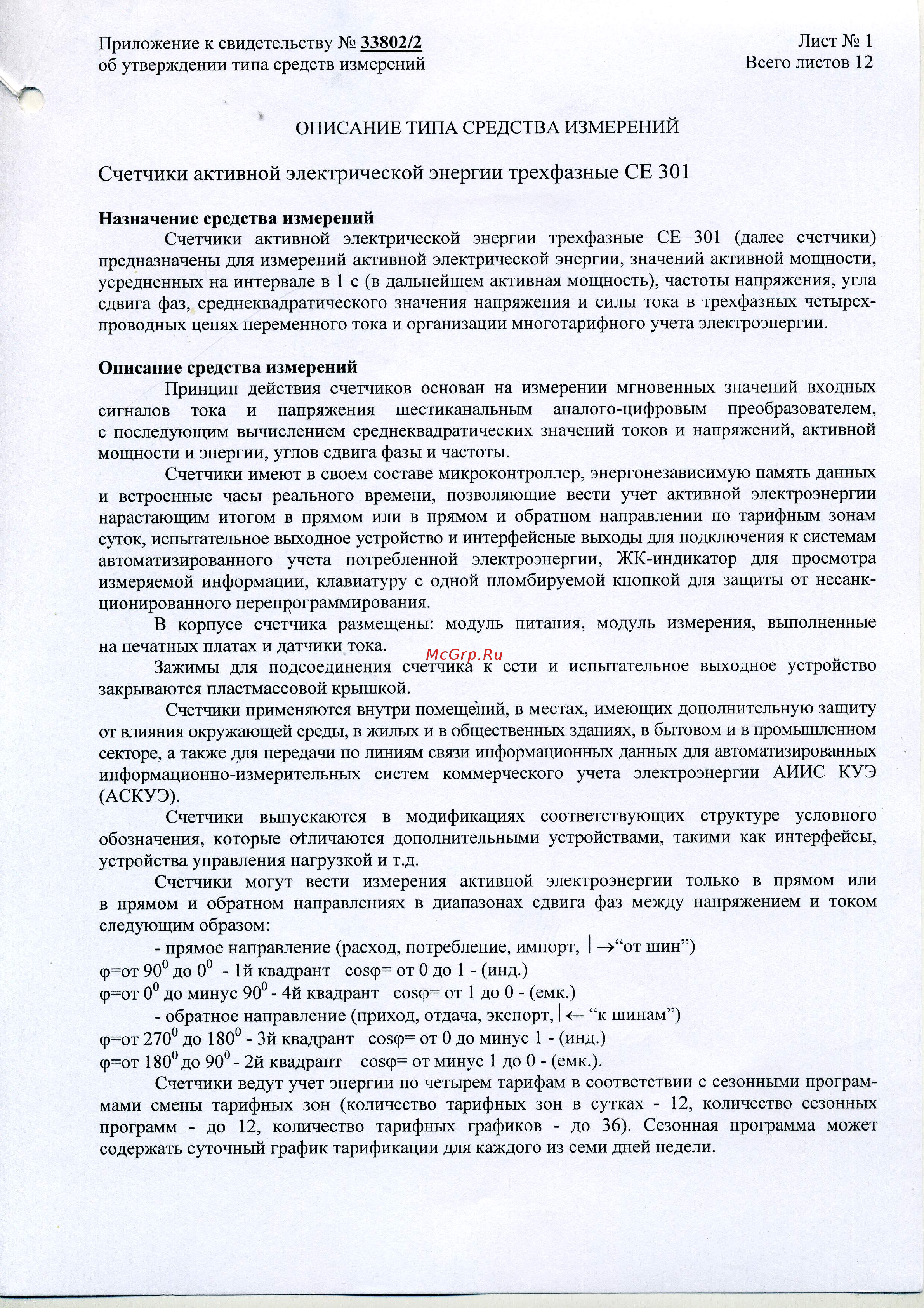

Приложение к свидетельству 33802 2 об утверждении типа средств измерений Лист 1 Всего листов 12 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики активной электрической энергии трехфазные СЕ 301 Назначение средства измерений Счетчики активной электрической энергии трехфазные СЕ 301 далее счетчики предназначены для измерений активной электрической энергии значений активной мощности усредненных на интервале в 1 с в дальнейшем активная мощность частоты напряжения угла сдвига фаз среднеквадратического значения напряжения и силы тока в трехфазных четырех проводных цепях переменного тока и организации многотарифного учета электроэнергии Описание средства измерений Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов тока и напряжения шестиканальным аналого цифровым преобразователем с последующим вычислением среднеквадратических значений токов и напряжений активной мощности и энергии углов сдвига фазы и частоты Счетчики имеют в своем составе микроконтроллер энергонезависимую память данных и встроенные часы реального времени позволяющие вести учет активной электроэнергии нарастающим итогом в прямом или в прямом и обратном направлении по тарифным зонам суток испытательное выходное устройство и интерфейсные выходы для подключения к системам автоматизированного учета потребленной электроэнергии ЖК индикатор для просмотра измеряемой информации клавиатуру с одной пломбируемой кнопкой для защиты от несанк ционированного перепрограммирования В корпусе счетчика размещены модуль питания модуль измерения выполненные на печатных платах и датчики тока Зажимы для подсоединения счетчика к сети и испытательное выходное устройство закрываются пластмассовой крышкой Счетчики применяются внутри помещений в местах имеющих дополнительную защиту от влияния окружающей среды в жилых и в общественных зданиях в бытовом и в промышленном секторе а также для передачи по линиям связи информационных данных для автоматизированных информационно измерительных систем коммерческого учета электроэнергии АИИС КУЭ АСКУЭ Счетчики выпускаются в модификациях соответствующих структуре условного обозначения которые обличаются дополнительными устройствами такими как интерфейсы устройства управления нагрузкой и т д Счетчики могут вести измерения активной электроэнергии только в прямом или в прямом и обратном направлениях в диапазонах сдвига фаз между напряжением и током следующим образом прямое направление расход потребление импорт от шин р от 90 до 0 1й квадрант coscp от 0 до 1 инд р от 0 до минус 90 4й квадрант coscp от 1 до 0 емк обратное направление приход отдача экспорт I к шинам р от 270 до 180 Зй квадрант cos p от 0 до минус 1 инд ф от 180 до 90 2й квадрант coscp от минус 1 до 0 емк Счетчики ведут учет энергии по четырем тарифам в соответствии с сезонными програм мами смены тарифных зон количество тарифных зон в сутках 12 количество сезонных программ до 12 количество тарифных графиков до 36 Сезонная программа может содержать суточный график тарификации для каждого из семи дней недели
