.4.6Группа"6"
Индицируютсямаксимальные месячныемощностина заданномвремениусредне-
нияактивныепотребленные,активныеотпущенные(толькодлядвунаправленныхсчет-
чиков), реактивные* потребленные и отпущенные, зафиксированные в текущем месяце
повсемтарифам,атакжедатаивремяихфиксации.Фиксацияпроисходитповремени
окончания интервала усреднения. Время 0 часов 0 минут соответствует последнему в
суткахинтервалуусреднения.
Параметрыгруппы(семиразрядные)идентифицируютсязнаком"17" влевойчасти
ЖКИ.
НаэкранЖКИвыводитсяследующаяинформация:
- максимальная потребленная активная мощность по каждому тарифу (ото-
бражаются мнемоникой "kW"), а также число и время (часы и минуты) их
фиксации;

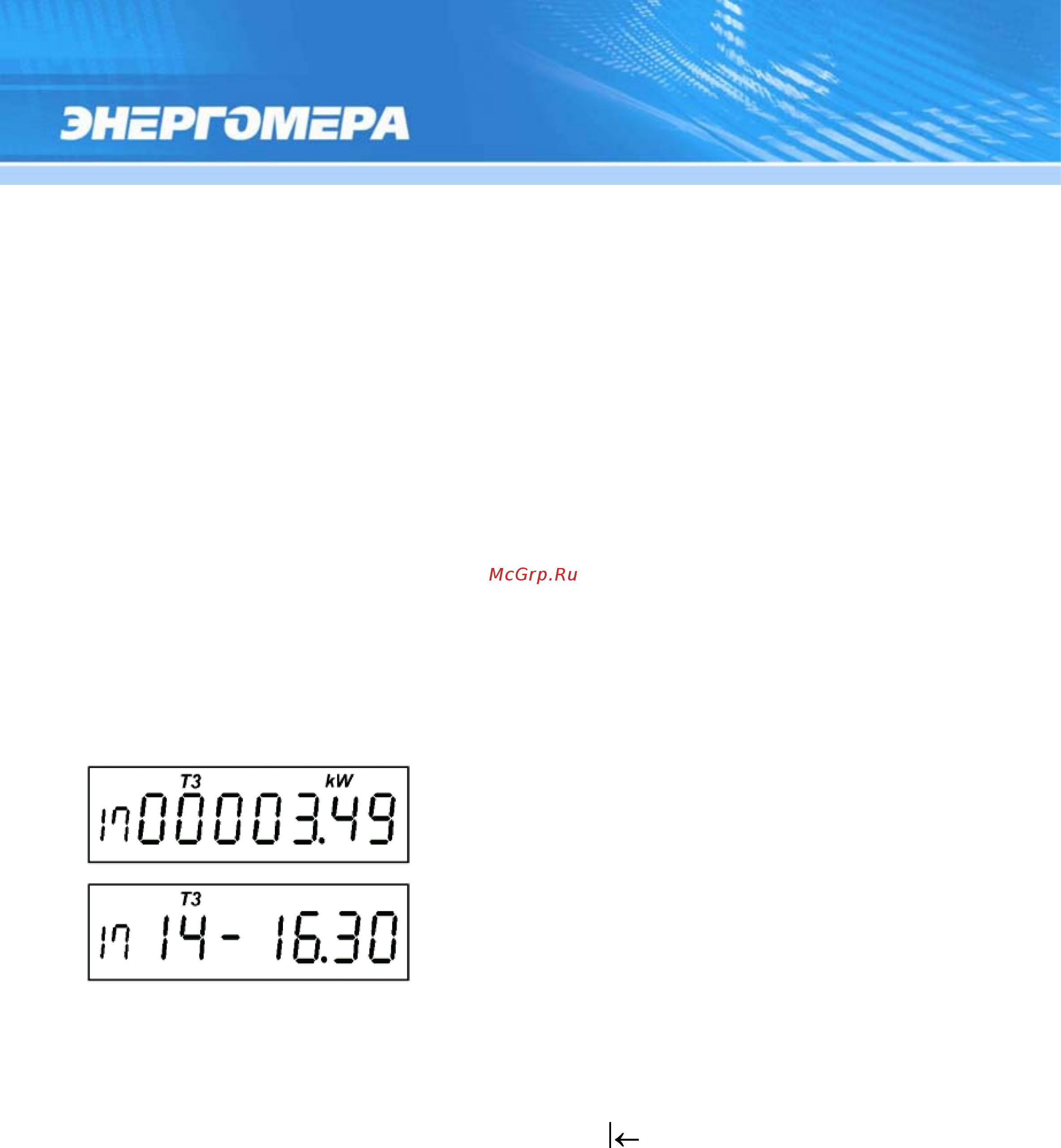

Рисунок19
Нарисунке19 показанозначение(00003.49 кВт)максималь-
нойпотребленнойактивноймощностипотретьемутарифу,
зафиксированное14числаданногомесяцав16часов30ми-
н
ут.
- максимальная отпущенная активная мощность по каждомутарифу (отобра
-
жаетсямнемоникой"kW" имаркером"
"),атакжечислоивремя(часыи
минуты)ихфиксации.Толькодлядвунаправленныхсчетчиков;
- максимальная потребленная реактивная мощностьпокаждомутарифу(ото-
бражаетсямнемоникой"k va
r")*,атакжечислоивремя(часыиминуты)их
фиксации;
