ЗГ
7
7
5
.3.3Подключениерезервногоисточникапитания(РИП)
СхемаподключенияРИП(толькодлясчетчикаисполненияСЕ30x SХ)приведена
нарисунке32.
U
пит
=9-24В,I
пит
=8
00-300мА(взависимостиотU
пит
) – для
исполненийсчетчикасовстроеннымG
SM или Ethernet-
модулями.
ДляостальныхисполненийU
пит
=9-12В,I
пит
=300мА.

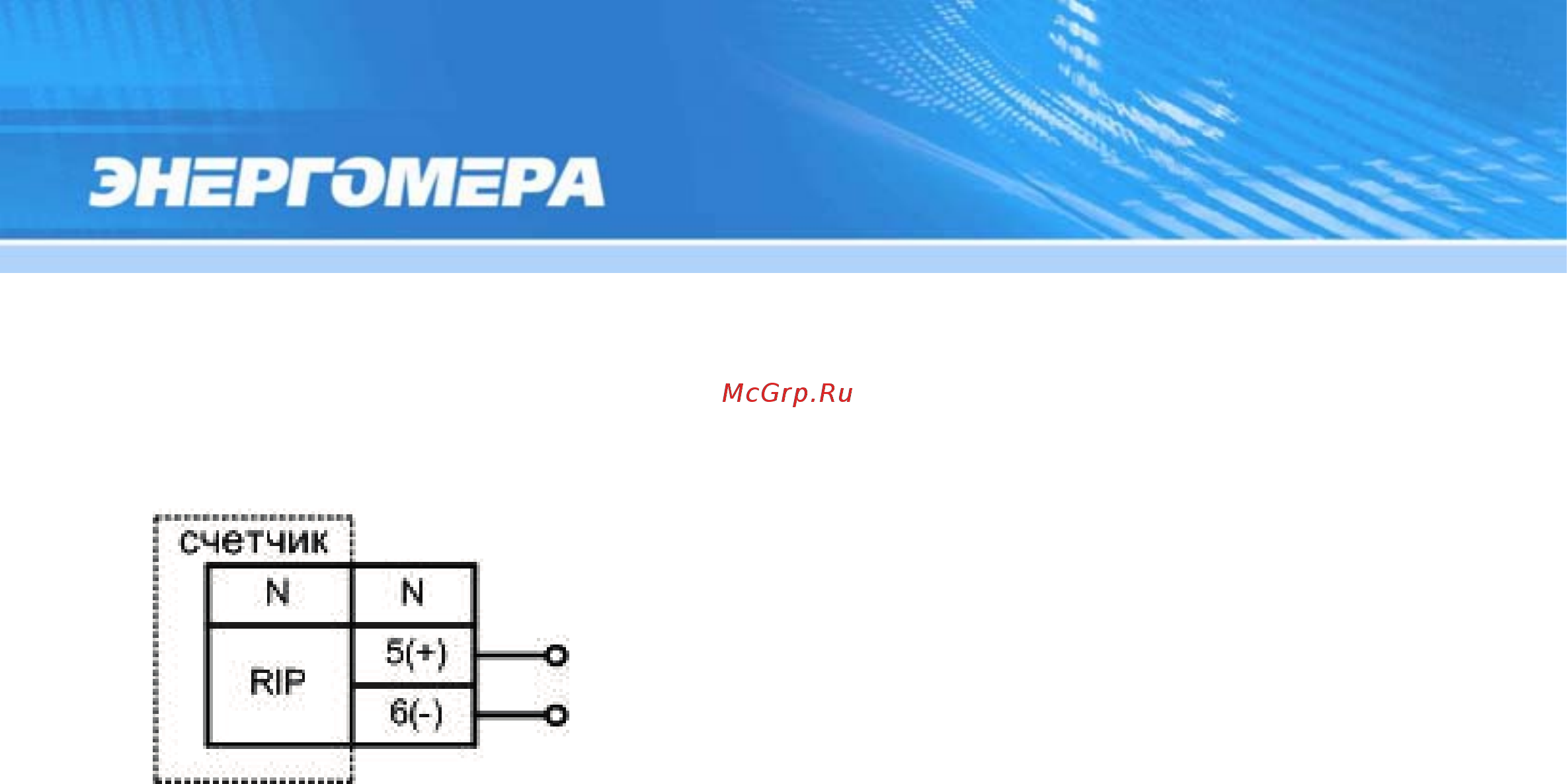

Рисунок32 – СхемаподключенияРИП
5.3.4Подключениеинтерфейсовсчетчика (описаниесм.вп.3.10.3)
Счетчик обеспечивает обмен информацией с внешними устройствами обработки
данных в зависимостиотмодификации черезоптическийпорт или порт IrDA и интер-
фейсвсоответствииспротоколомГОСТ IEC 61107-2011.
5.3.4.1 ИнтерфейсEIA485
Исполнениясчетчиков,имеющиевсоставеинтерфейсEIA485,позволяютобъеди-
нитьдо256устройств(счетчиков)наоднуобщуюшину.Схемыподключенияинтерфей-
саEIA485счетчикаприведенныминарисунке 33 – длясчетчикаисполненияСЕ30x R33
ирисунке5.7 – длясчетчикаисполненияСЕ30x SX.
Счетчик исполнения СЕ30x R33 не имеет внутреннего питания интерфейса, по-
этому для работы интерфейса требуется внешний источник питания постоянного тока
напряжением(9– 12)Вснагрузочнойспособностьюнеменее100мА.
Еслипотенциалыземливместахустановкисчетчиковиустройствасбораданных
(УСД) равны, то достаточно подключить контакт 15 счетчика исполнения СЕ30x R33
иликонтакт5 счетчикаисполненияСЕ30x SX кточкенулевогопотенциала.
