исполнения СЕ303 R33;

• три измерительных трансформатора тока.

2.4.2 Принцип работы

2.4.2.1 Модуль измерения

Ток и напряжение в линии переменного тока измеряются соответственно при помощи специальных дат-

чиков (трансформаторов) тока и резистивных делителей напряжения.

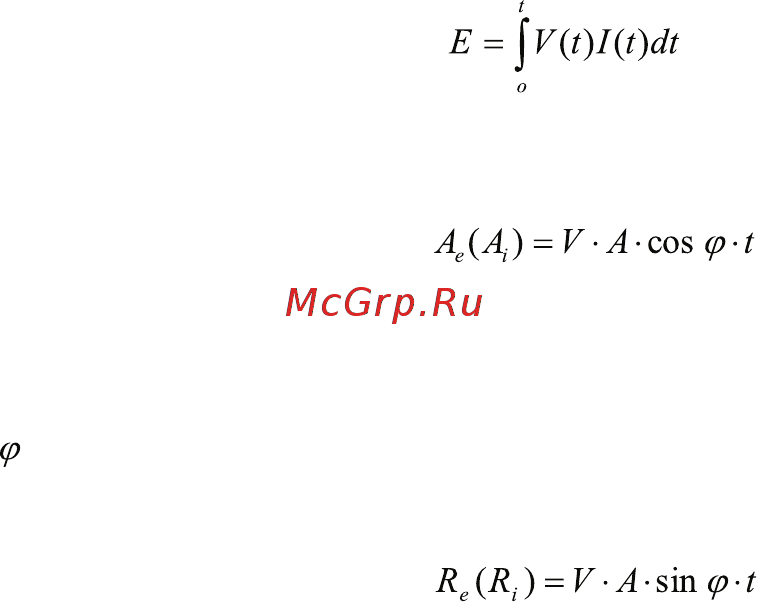

Энергия, переданная счетчиком в нагрузку, может быть выражена формулой:

(2.1)

Измерения энергий производятся по следующим формулам:

• Активная энергия (Wh)

(2.2)

где А

– отпущенная активная энергия;

(А

) – потребленная активная энергия;

V – фазное напряжение;

А – фазный ток;

– угол между током и напряжением фазы;

t – время измерения энергии.

• Реактивная энергия (VARh)

(2.3)
