20 21
где R
e
– отпущенная реактивная энергия;
(R
e
) – потребленная реактивная энергия.

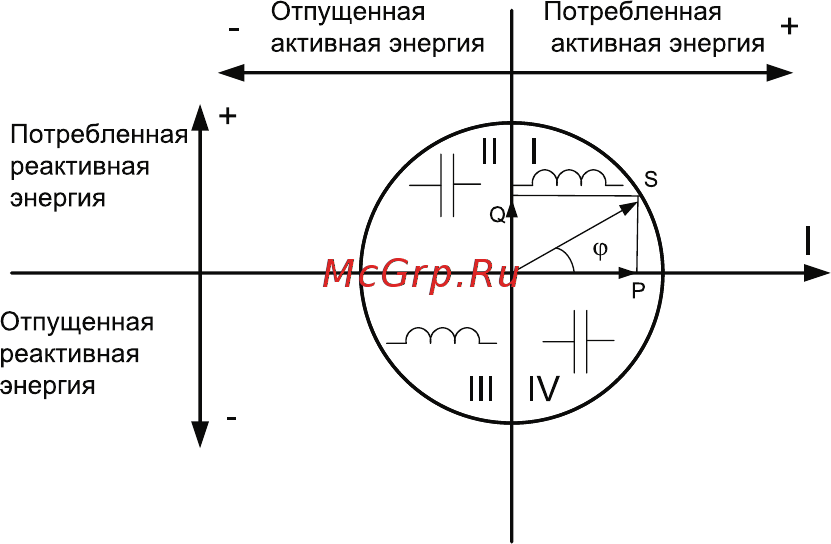

На рисунке 2.2 приведена диаграмма распределения активной и реактивной энергии (мощности) по
квадрантам.
Для каждого из четырех типов энер-
гий рассчитываются пофазные значе-
ния:
– потребленной активной энергии,
A
i
, если вектор полной мощности фазы
находится в I или IV квадрантах.
– отпущенной активной энергии A
e
,
если вектор полной мощности фазы
находится во II или в III квадрантах.
– потребленной реактивной энергии
R
i
, если вектор полной мощности фазы
находится в квадрантах I или II.
– отпущенной реактивной энергии
R
e
, если вектор полной мощности фазы
находится в квадрантах III или IV.
Рисунок 2.2 – Диаграмма распределения активной
и реактивной энергии (мощности) по квадрантам
На основе вычисленных энергий, микросхема измерителя накапливает значения A
i
, A
e
, R
i
, R
e
и выдает
сигналы об энергопотреблении на импульсные выходы ТМ1 (A
i
, A
e
) и ТМ2 (R
i
, R
e
), которые могут быть
