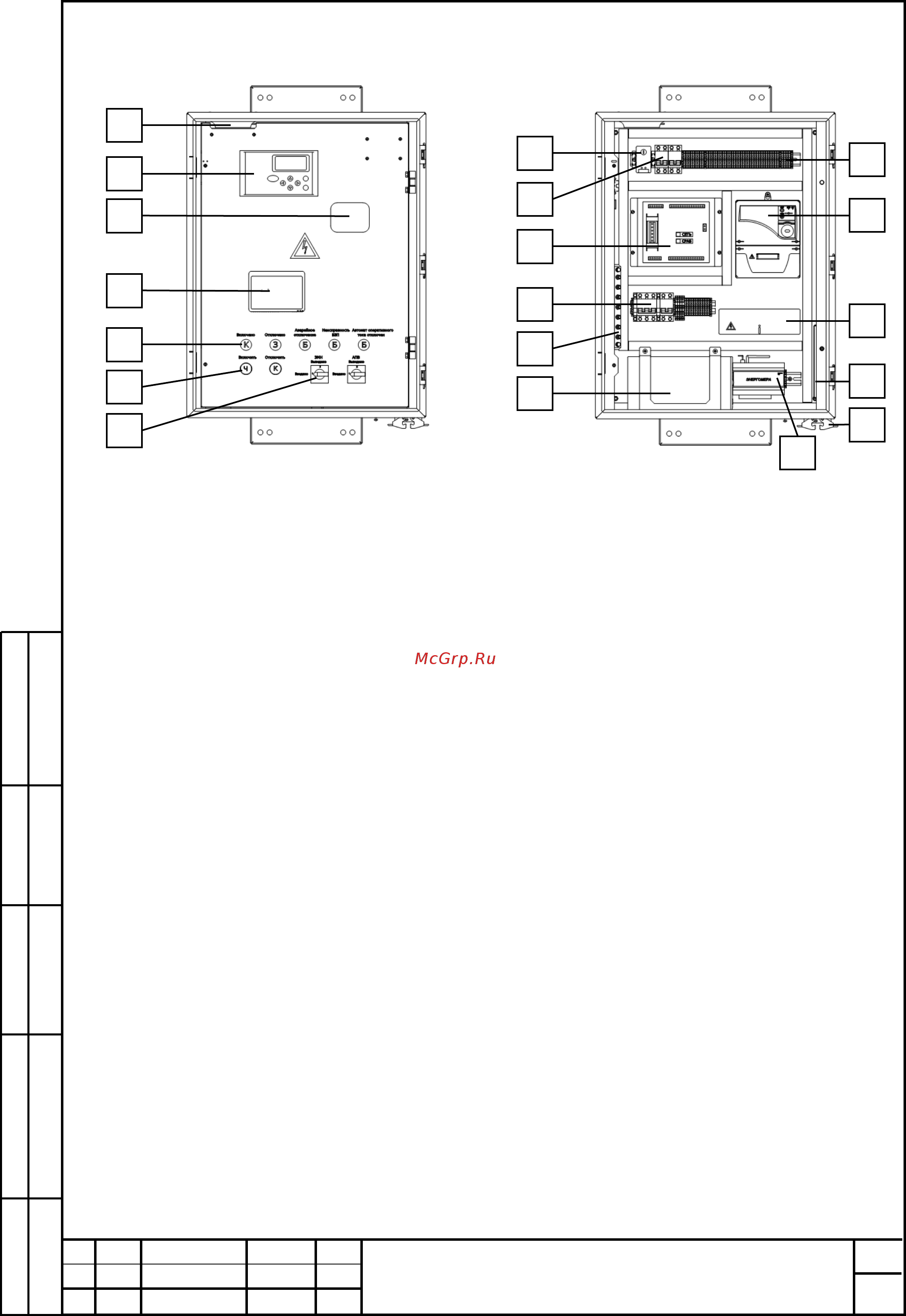

Рисунок 4 – Компоновка оборудования МНВ

1 – извещатель охранный, 2 – пульт управления микропроцессорным блоком релейной защиты,

3 – стекло (окно) для снятия показаний счетчика, 4 – блок управления вакуумным выключателем,

5 – светосигнальная аппаратура (индикаторы), 6 – кнопочные выключатели вкл./откл.,

7 – переключатели ввода / вывода защит, 8 – терморегулятор, 9, 10 – автоматические выключатели,

11 – микропроцессорный блок релейной защиты, 12 – PE-шина, 13 – источник бесперебойного питания,

14 – клеммные ряды, 15 – счетчик электроэнергии, 16 – коробка испытательная, 17 – нагреватель,

18 – разъем для подключения соединительного кабеля, 19 – контроллер

3.3 Релейная защита и автоматика (РЗА)

В зависимости от технического задания (ТЗ) в РЗА могут быть реализованы:

 Четырехступенчатая максимальная токовая защита (МТЗ) от

междуфазных повреждений с контролем двух или трех фазных токов.

Любая из ступеней МТЗ может быть выполнена направленной;

 Автоматический ввод ускорения любой из ступеней МТЗ при любом

включении выключателя.

 Защита минимального напряжения (ЗМН).

 Защита от повышения напряжения (ЗПН).

 Защита от обрыва фазы питающего фидера (ЗОФ).

 Защита от однофазных замыканий на землю (ОЗЗ).

В РЗА реализованы функции автоматики, выполняемые устройством (в

зависимости от применяемого типа):

 Операции отключения и включения выключателя по внешним командам.

 Защита от многократного включения («прыгания») выключателя.

 Исполнение внешних сигналов аварийного отключения: дуговой защиты

и двух защит с программируемым названием.

 АВР с действием на свой выключатель при пропадании напряжения с

одной из сторон.
