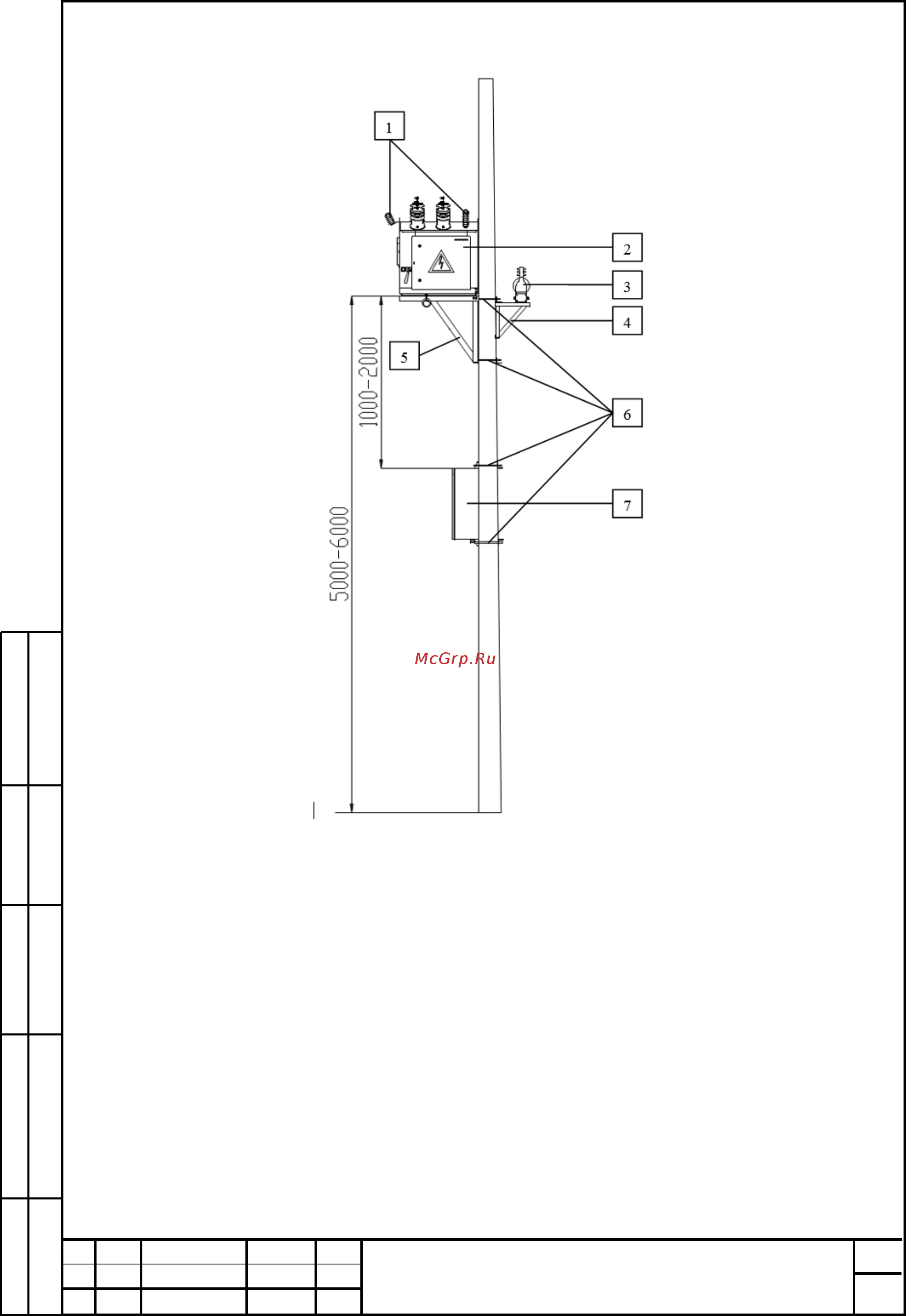

Рисунок 5 – Общий вид РКВ на опоре

(высота установки модулей определяется заказчиком; соединительный и питающий

кабели условно не показаны)

1 – ограничители перенапряжений, 2 – высоковольтный модуль МВВ,

3 – трансформатор собственных нужд, 4 – рама опоры трансформатора собственных нужд,

5 – рама опоры (платформа) МНВ, 6 – скоба, 7 – модуль низковольтный МНВ.

После окончания монтажа РКВ необходимо подготовить к работе.

Проверить надежность крепления изоляторов, трансформаторов. При

необходимости подтянуть болтовые соединения. Проверить все фарфоровые

изоляторы на отсутствие трещин и сколов. Проверить исправность замков

дверей РКВ. Восстановить все нарушения антикоррозийного покрытия на

аппаратах, узлах и деталях РКВ. Провести пуско-наладочные работы, методика

которых определяется специальными инструкциями, касающихся вопросов

наладки электрооборудования. Провести работы по фазировке.
