К.1.3.4 Вызов главного меню осуществляется кнопкой .

К.1.3.5 Перемещение между пунктами меню осуществляется кнопками и .

Перемещение между пунктами осуществляется в пределах видимой области. При не-

обходимости перехода к пункту меню вне границ видимой области происходит автомати-

ческое перемещение видимой области с одновременным выделением следующего пункта

меню (рисунок К.4).

К.1.3.6 Каждый пункт меню может иметь одно из следующих функциональных назначе-

ний либо их комбинацию:

а) отображение значения параметра или набора параметров;

б) связь с другой страницей меню;

в) связанное действие.

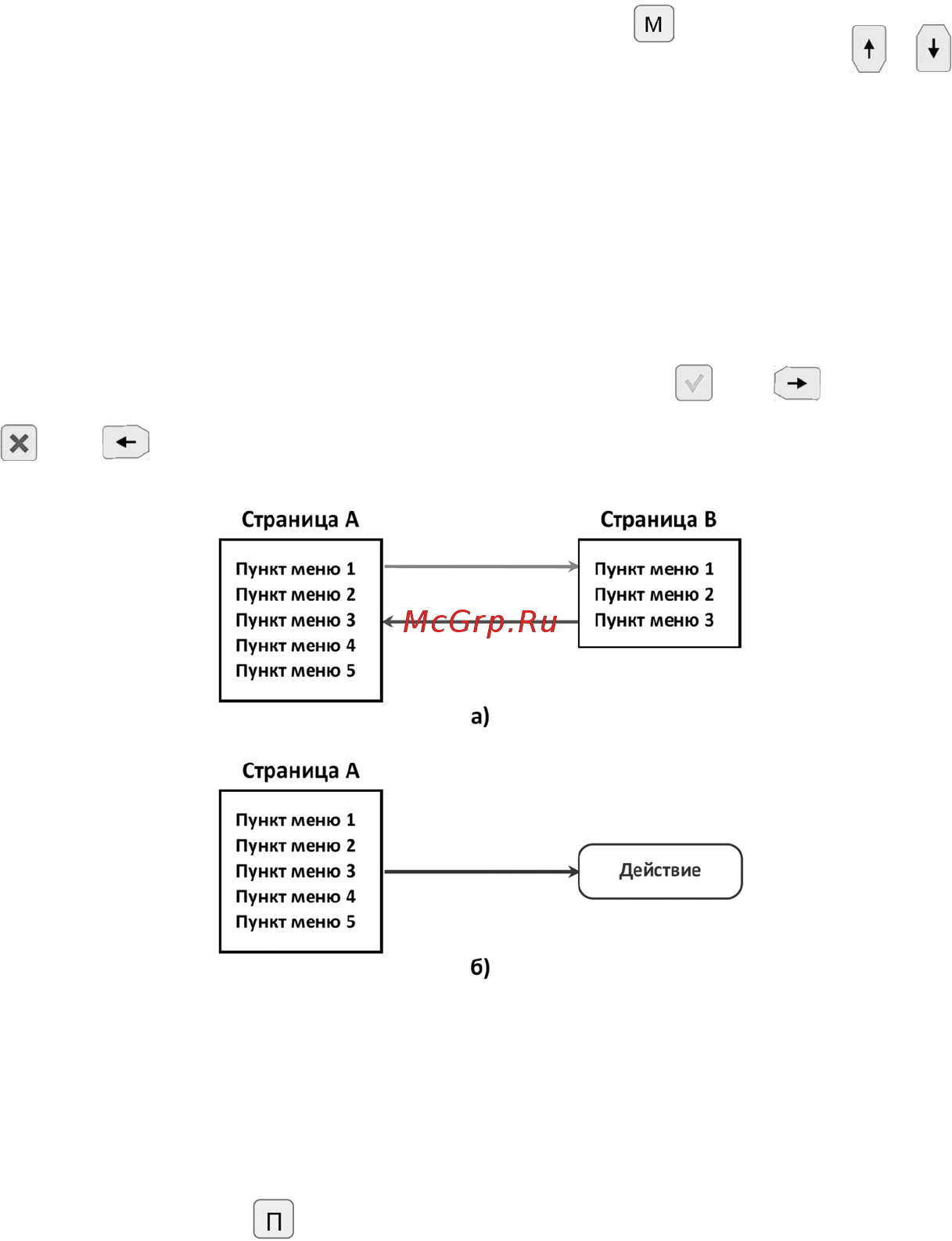

К.1.3.7 Переход на связанную страницу выбранного пункта (рисунок К.5, а) или вызов свя-

занного действия (рисунок К.5, б) осуществляется кнопкой или .

К.1.3.8 Возврат на предыдущую страницу меню (рисунок К.5, а) осуществляется кнопкой

или .

1 – пример навигации между страницами меню;

2 – пример выполнения связанного действия

Рисунок К.5

К.1.3.9 Выход из главного меню БКУ (переключение на основной информационный экран)

осуществляется кнопкой либо автоматически через время порядка 30 с после последне-

го нажатия любой клавиши клавиатуры.

К.2 Порядок работы.

К.2.1 Управление преобразователем.

К.2.1.1 Управление режимами работы преобразователя осуществляется из страницы

Главного меню (рисунок Д.6).
