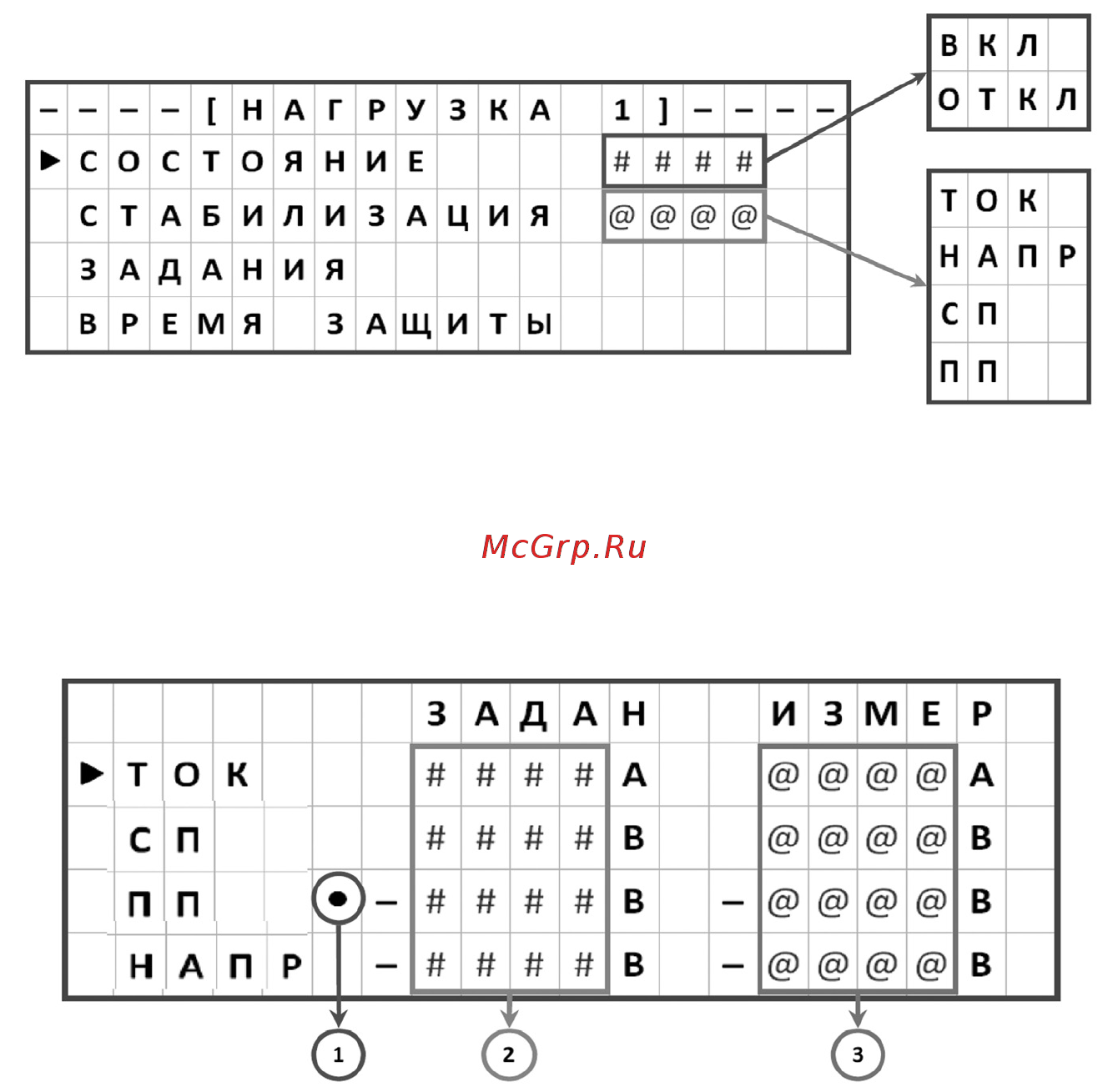

Рисунок К.6 Страница Главного меню

К.2.2 Задание уставок.

К.2.2.1 Управление уставками для различных режимов работы преобразователя осу-

ществляется из страницы Главное меню → Нагрузка → Задания (рисунок К.7).

1 – указатель текущего режима стабилизации;

2 – текущие значения уставок;

3 – измеренные значения выходных параметров

Рисунок К.7 Страница меню Задания

К.2.2.2 Для изменения значения уставки для режима стабилизации выходного тока преоб-

разователя используется пункт Главное меню → Нагрузка → Задания → Ток (рисунок К.8, а).

К.2.2.3 Для изменения значения уставки для режима стабилизации суммарного потен-

циала на защищаемом сооружении используется пункт Главное меню → Нагрузка → Зада-

ния → СП (рисунок К.8, б).

К.2.2.4 Для изменения значения уставки для режима стабилизации поляризационного

потенциала на защищаемом сооружении используется пункт Главное меню → Нагрузка →

Задания → ПП (рисунок К.8, в).

К.2.2.5 Для изменения значения уставки для режима стабилизации выходного напря-

жения преобразователя используется пункт Главное меню → Нагрузка → Задания → Напр

(рисунок К.8, г).
