Рисунок К.8

К.2.2.6 После выбора необходимого пункта меню в экране изменения параметра с помо-

щью цифровой клавиатуры необходимо ввести новое значение уставки. Окончание ввода

осуществляется нажатием кнопки . Выход из экрана изменения параметра без измене-

ния значения уставки осуществляется нажатием кнопки .

К.2.3 Задание режима стабилизации

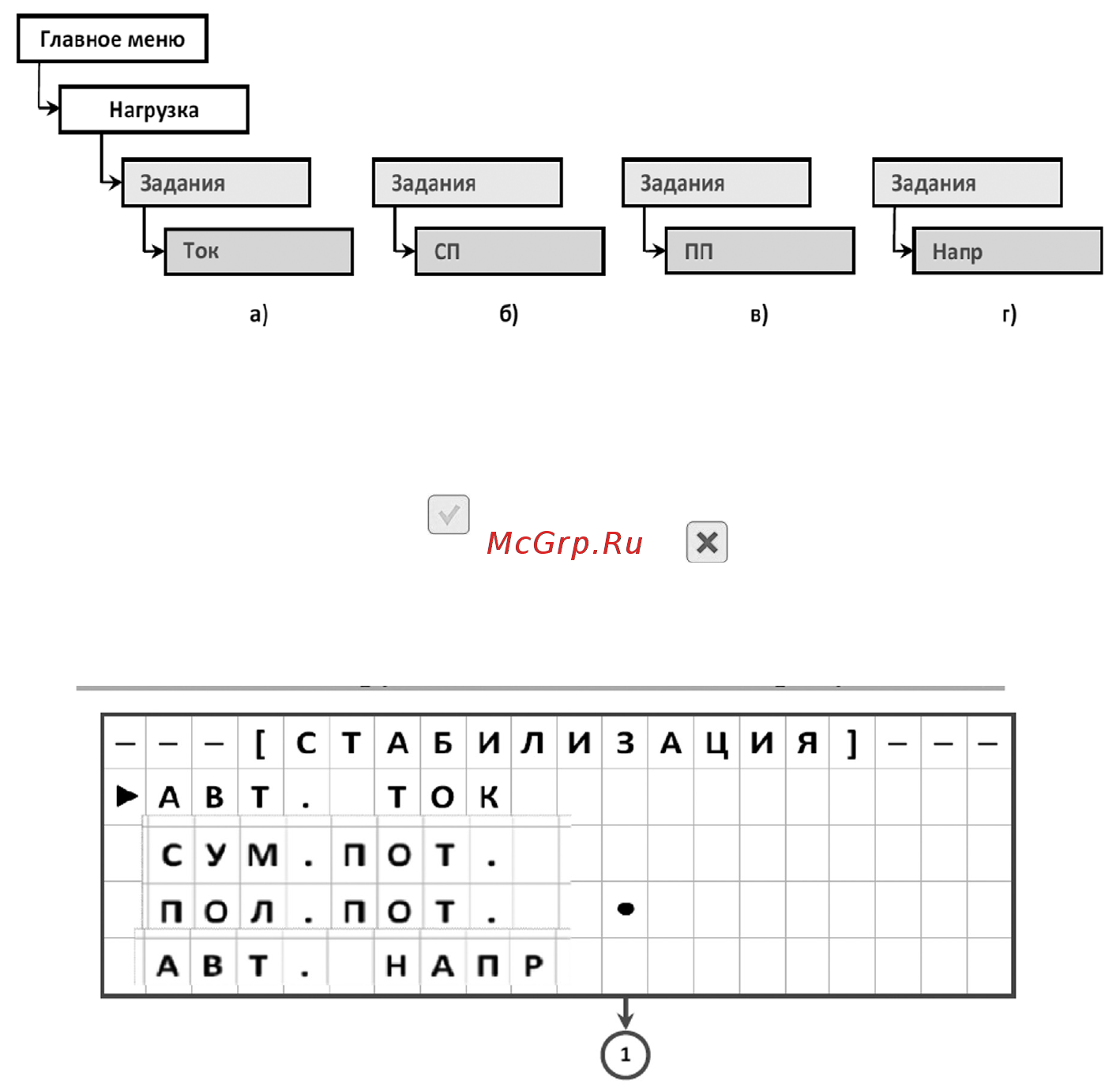

К.2.3.1 Выбор режима стабилизации преобразователя осуществляется из страницы

Главное меню → Нагрузка → Стабилизация (рисунок К.9).

1 – указатель текущего режима стабилизации.

Рисунок К.9 Страница меню Стабилизация

К.2.3.2 Для перевода преобразователя в режим стабилизации выходного тока использу-

ется пункт Главное меню → Нагрузка → Стабилизация → Авт. ток (рисунок К.10, а).

К.2.3.3 Для перевода преобразователя в режим стабилизации защитного суммарного

потенциала на сооружении используется пункт Главное меню → Нагрузка → Стабилизация

→ Сум. пот. (рисунок К.10, б).

К.2.3.4 Для перевода преобразователя в режим стабилизации защитного поляризацион-

ного потенциала на сооружении используется пункт Главное меню → Нагрузка → Стаби-

лизация → Пол. пот. (рисунок К.10, в).

К.2.3.5 Для перевода преобразователя в режим стабилизации выходного

напряжения используется пункт Главное меню → Нагрузка → Стабилизация → Авт. напр

(рисунок К.10, г).
