23

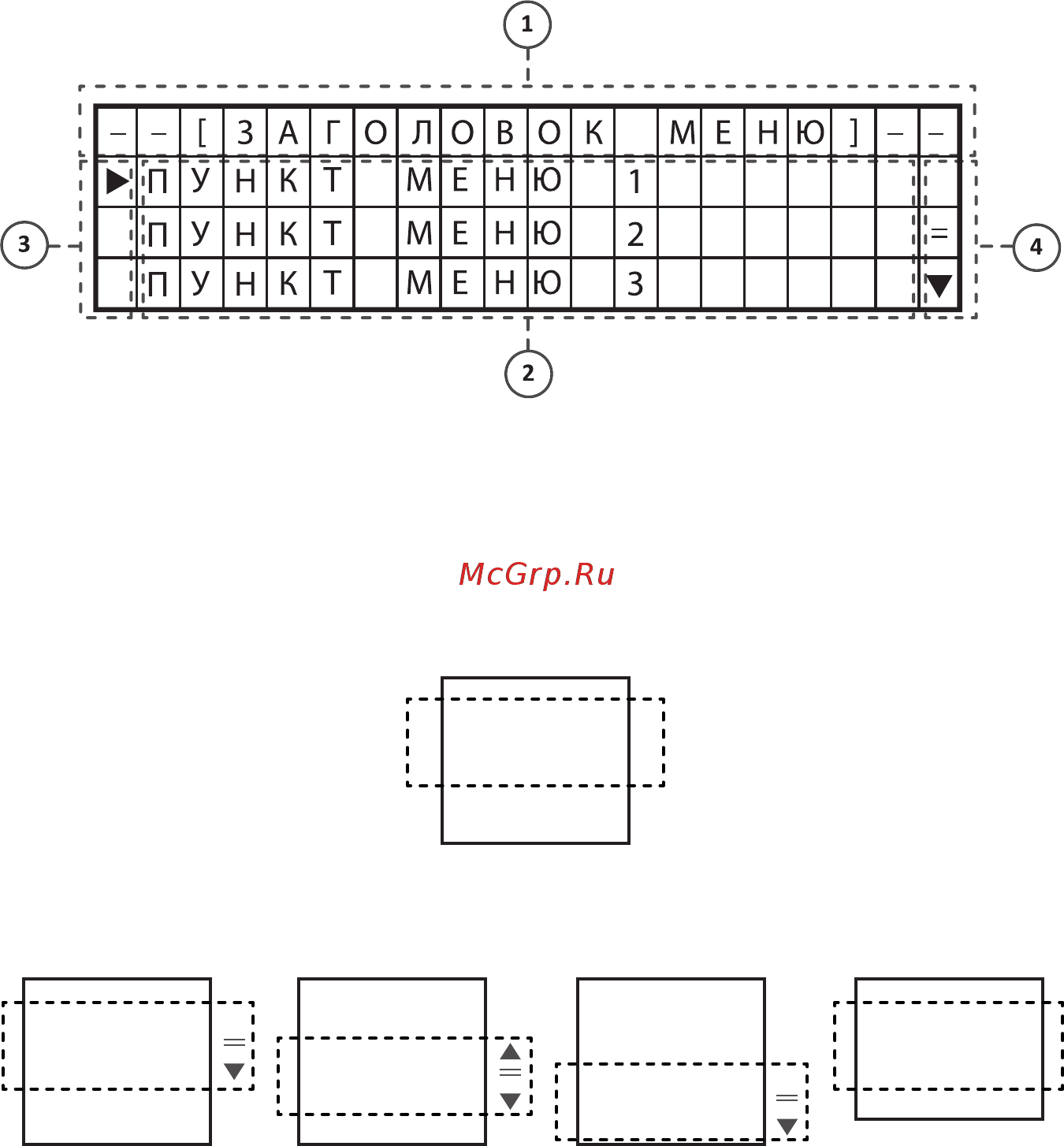

Д.1.3.3 Страница меню имеет определенное представление при отображении на индика-
торе. Типовая структура экрана меню представлена на Рисунке Д.2. В области 1 отображается
заголовок текущей страницы меню. В области 2 отображаются пункты меню текущей страницы,
попадающие в видимую область (Рисунок Д.3). В области 3 помещается указатель выбран-
ного пункта меню. В области 4 помещаются указатели положения видимой области текущей
страницы меню (Рисунок Д.4).
1 – Область заголовка. 3 – Область указателя навигации.
2 – Область пунктов меню. 4 – Указатели положения видимой области.
Рисунок Д.2 – Структура экрана меню
Страница меню
Пункт меню 1
Пункт меню 2
Пункт меню 3
Пункт меню 4
Пункт меню 5
Рисунок Д.3 – Видимая область страницы меню
Рисунок Д.4 – Варианты отображения указателей положения видимой области
Видимая
область
Пункт меню 1
Пункт меню 2
Пункт меню 3
Пункт меню 4
Пункт меню 5
Пункт меню 1
Пункт меню 2
Пункт меню 3
Пункт меню 4
Пункт меню 5
Пункт меню 1
Пункт меню 2
Пункт меню 3
Пункт меню 4
Пункт меню 5
Пункт меню 1
Пункт меню 2
Пункт меню 3
