Энергомера МПН-ОПЕ-М14 серия А [5/52] Мпн опе м14 исполнения у2

Остальные размеры см. Рисунок А.1

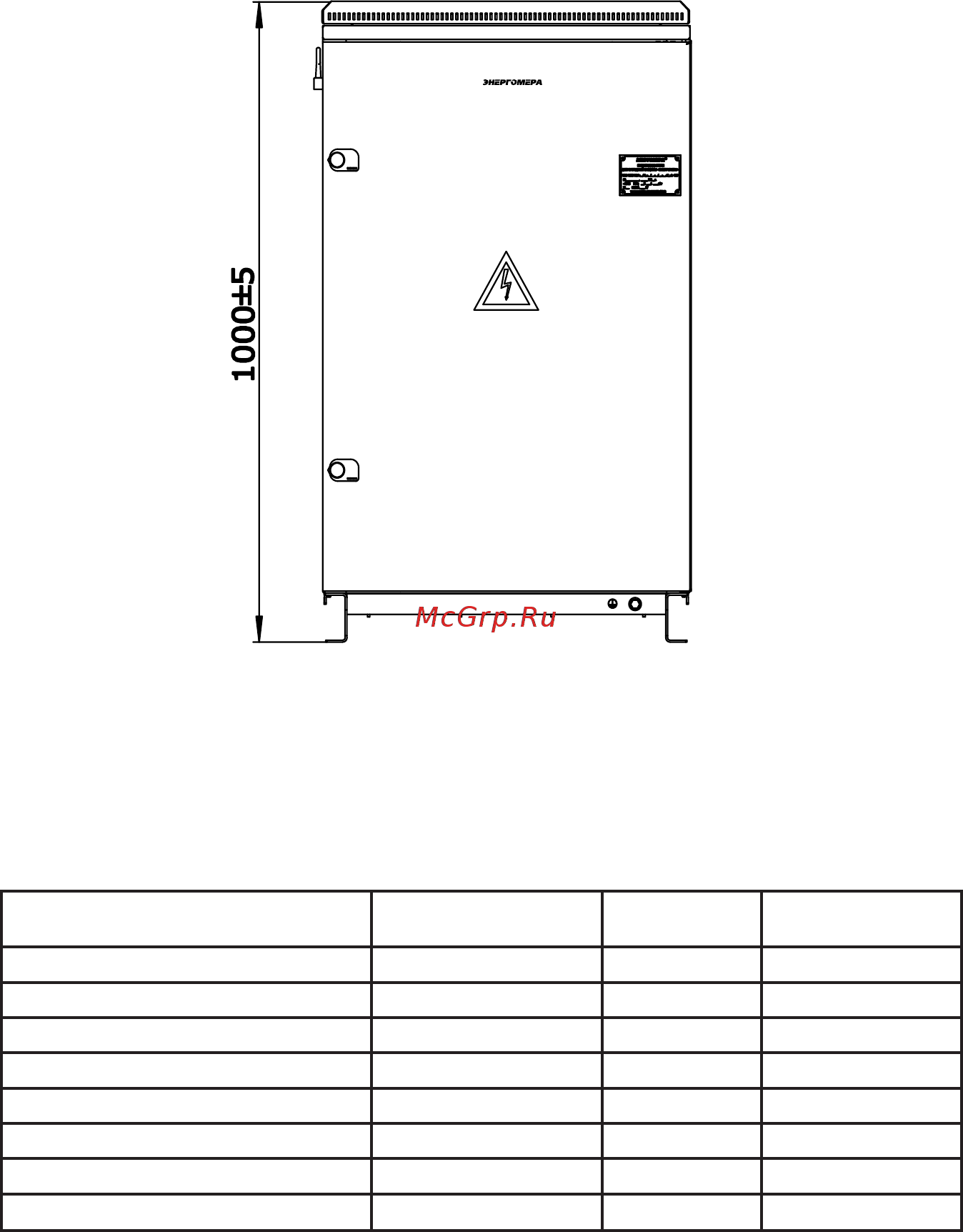

Рисунок А.2 – Габаритные и установочные размеры преобразователей

МПН-ОПЕ-М14 исполнения У2

Таблица А.1 – Масса преобразователей МПН-ОПЕ-М14

Типоисполнение преобразователей

МПН-ОПЕ-М14

Количество

силовых модулей

Рисунок Масса, кг

МПН-ОПЕ-М14-х/Сх-1/x…-У1-А-485 1 1 77

МПН-ОПЕ-М14-х/Сх-2/x…-У1-А-485 2 1 83

МПН-ОПЕ-М14-х/Сх-3/x…-У1-А-485 3 1 89

МПН-ОПЕ-М14-х/Сх-4/x…-У1-А-485 4 1 95

МПН-ОПЕ-М14-х/Сх-1/x…-У2-А-485 1 2 77

МПН-ОПЕ-М14-х/Сх-2/x…-У2-А-485 2 2 83

МПН-ОПЕ-М14-х/Сх-3/x…-У2-А-485 3 2 89

МПН-ОПЕ-М14-х/Сх-4/x…-У2-А-485 4 2 95
