9

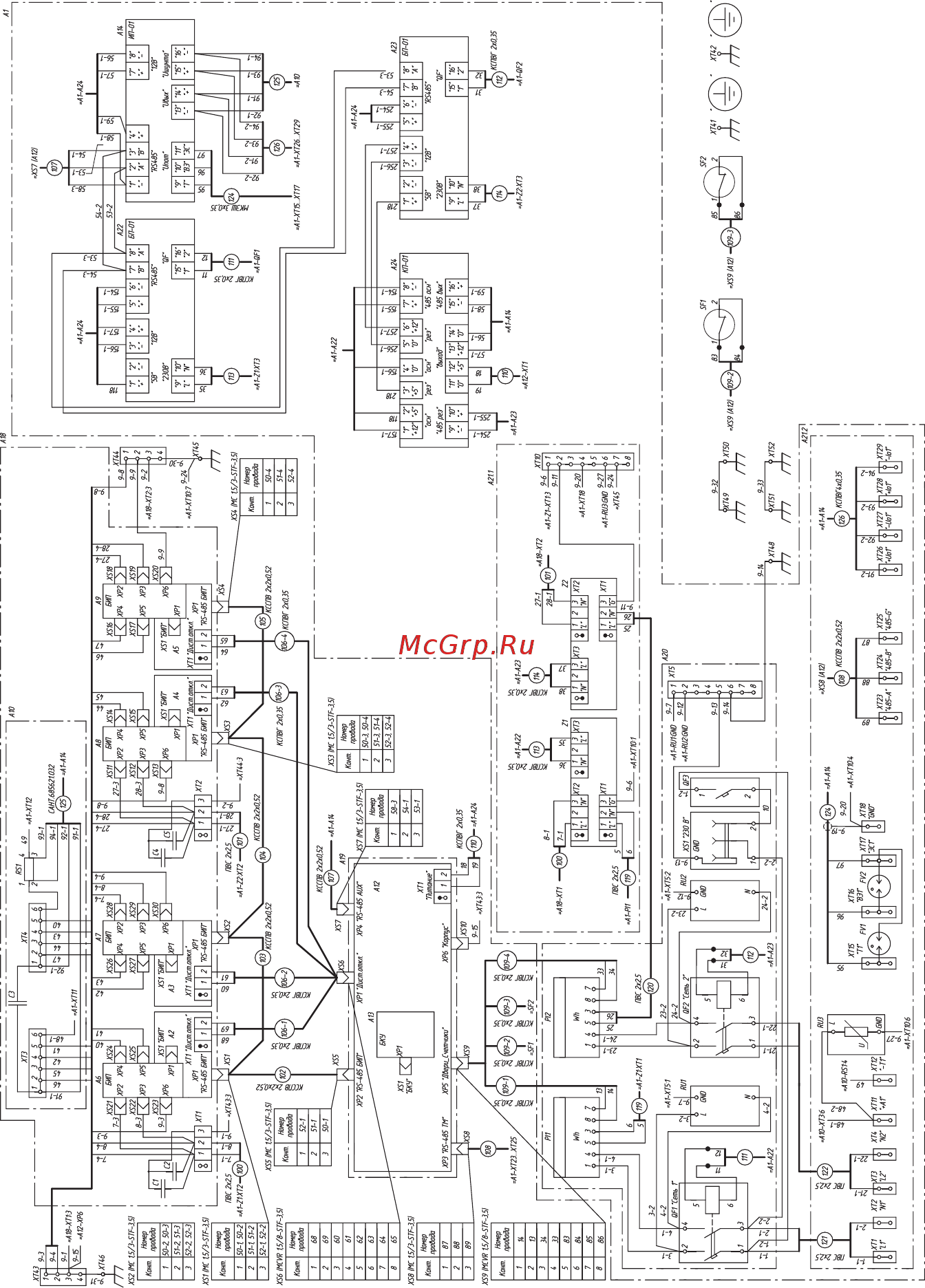

Рисунок В.3 – Схема электрическая принципиальная типоисполнений
преобразователей с двумя входами подключения сети и выходом для одной нагрузки
