ПРИЛОЖЕНИЕ А
(обязательное)
Блок источников питания БИП-3М

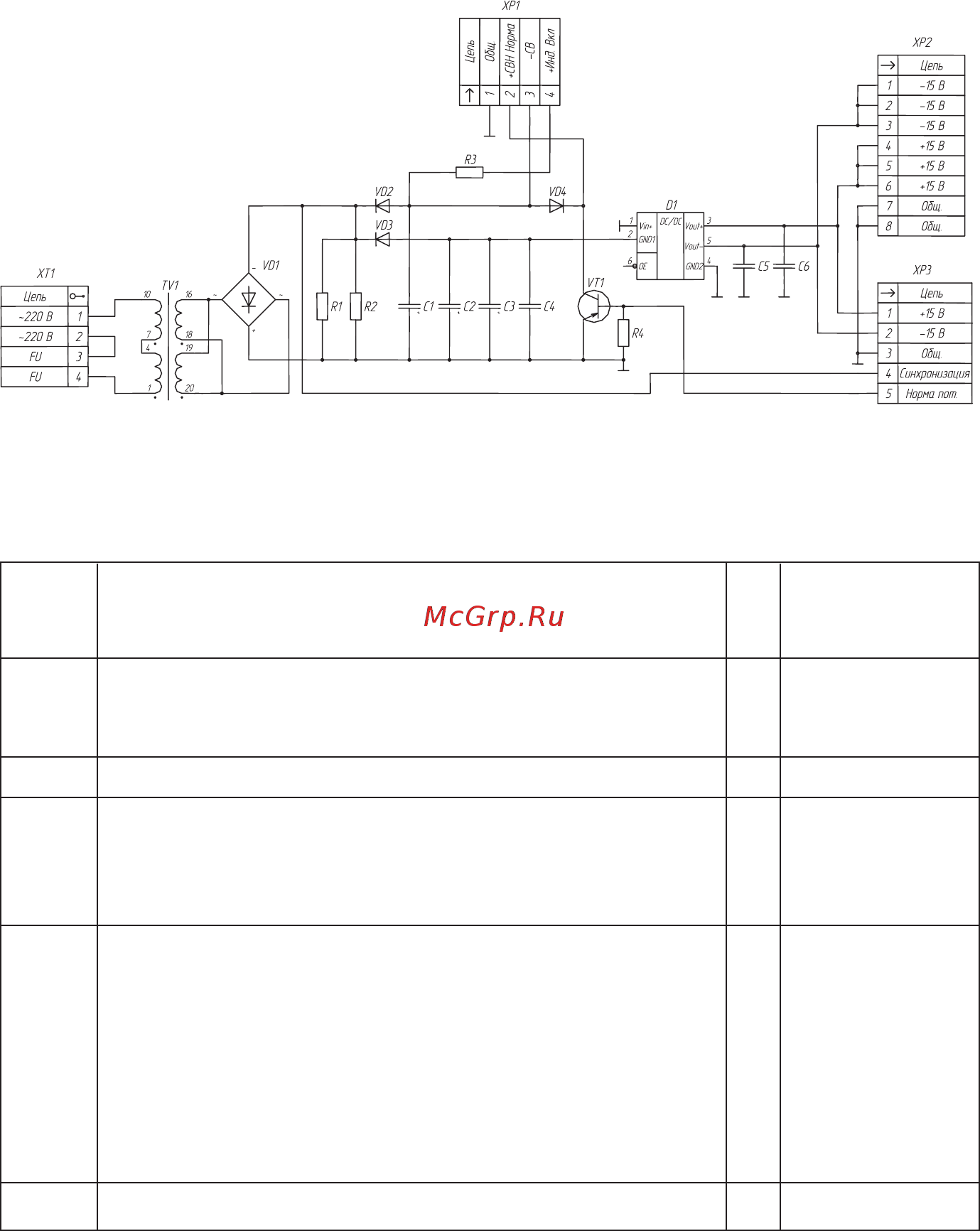

Схема электрическая принципиальная и перечень элементов
Таблица А.1. Перечень элементов
Поз.
обозна-
чение
Наименование
Кол. Примечание
Конденсаторы
С1…С3 К50–68–63 В–470 мкФ ±20% ЕВАЯ.673541.003 ТУ 3
С4…С6 06032R104K9BB0D 3 PHYCOMP
D1 Модуль питания МПВ10СС 6589-014-40039437-99 ТУ 1 ИРБИС
Резисторы
R1, R2 9C25121W2201JKHFT 2 PHYCOMP
R3 9C25121W3301JKHFT 1 PHYCOMP
R4 9C08052A2201JLHFT 1 PHYCOMP
TV1 Трансформатор ТП-4-27 АКДП.671110.016 ТУ 1
VD1 Диодный мост DB105S 1 DC Components
VD2, VD3
Диод SUF4007 2 Diotec Semi.
VD4 Диод LL4148 1 Vishay
VT1 Транзистор BCX51 1 Philips
XP1 Вилка WF-4 1 Бурый Медведь
XP2 Вилка WF-8 1 Бурый Медведь
XP3 Вилка WF-5 1 Бурый Медведь
XT1 Клеммник винтовой KAR301-021-12 2 Karson
