ПРИЛОЖЕНИЕ В

(обязательное)

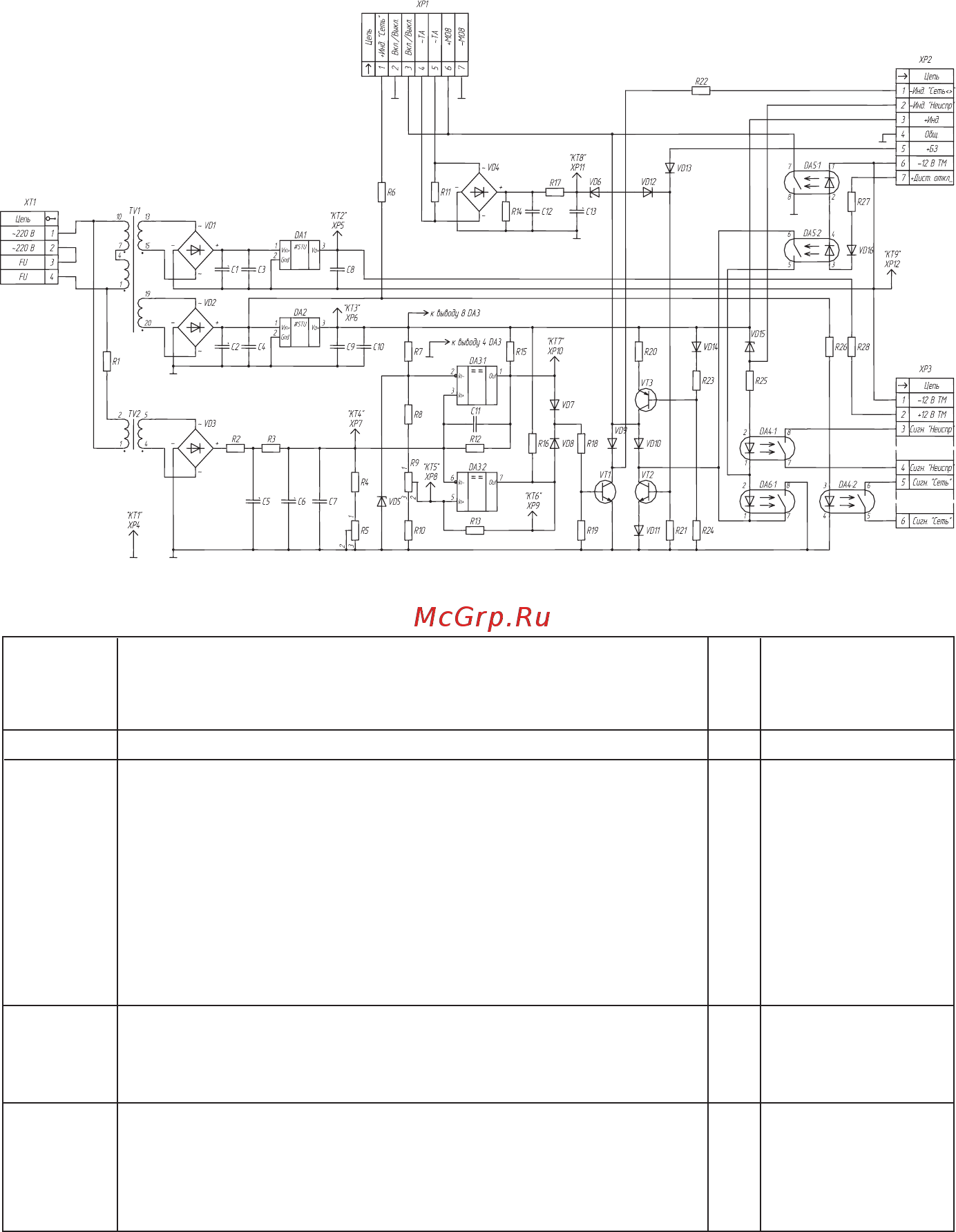

Блок защиты БЗ-3М

Схема электрическая принципиальная и перечень элементов

Таблица В.1. Перечень элементов

Поз.

обозна-

чение

Наименование

Кол. Примечание

Конденсаторы К50–68 ЕВАЯ.673541.003 ТУ

С1, С2 К50–68–63 В–470 мкФ ±20% 2

С3, С4 06032R104K9BB0D 2 PHYCOMP

С5, С6 К50–68–63 В–10 мкФ ±20% 2

С7…С10 06032R104K9BB0D 4 PHYCOMP

С11 06032R102K9BB0D 1 PHYCOMP

С12 08052R105K9BB0D 1 PHYCOMP

С13 К50–68–25 В–47 мкФ ±20% 1

DA1, DA2 Микросхема КР142ЕН8Б бКО.348.634-03 ТУ 2

DA3 Микросхема LM2903M 1 National Semi.

DA4…DA6 Микросхема КР293КП3А АДБК.431160.616 ТУ 3 ПРОТОН

Резисторы

R1 9C25121W2201JKHFT 1 PHYCOMP

R2…R4 9C08052A3302JLHFT 3 PHYCOMP

R5 3296W 20 кОм 1 Bourns
