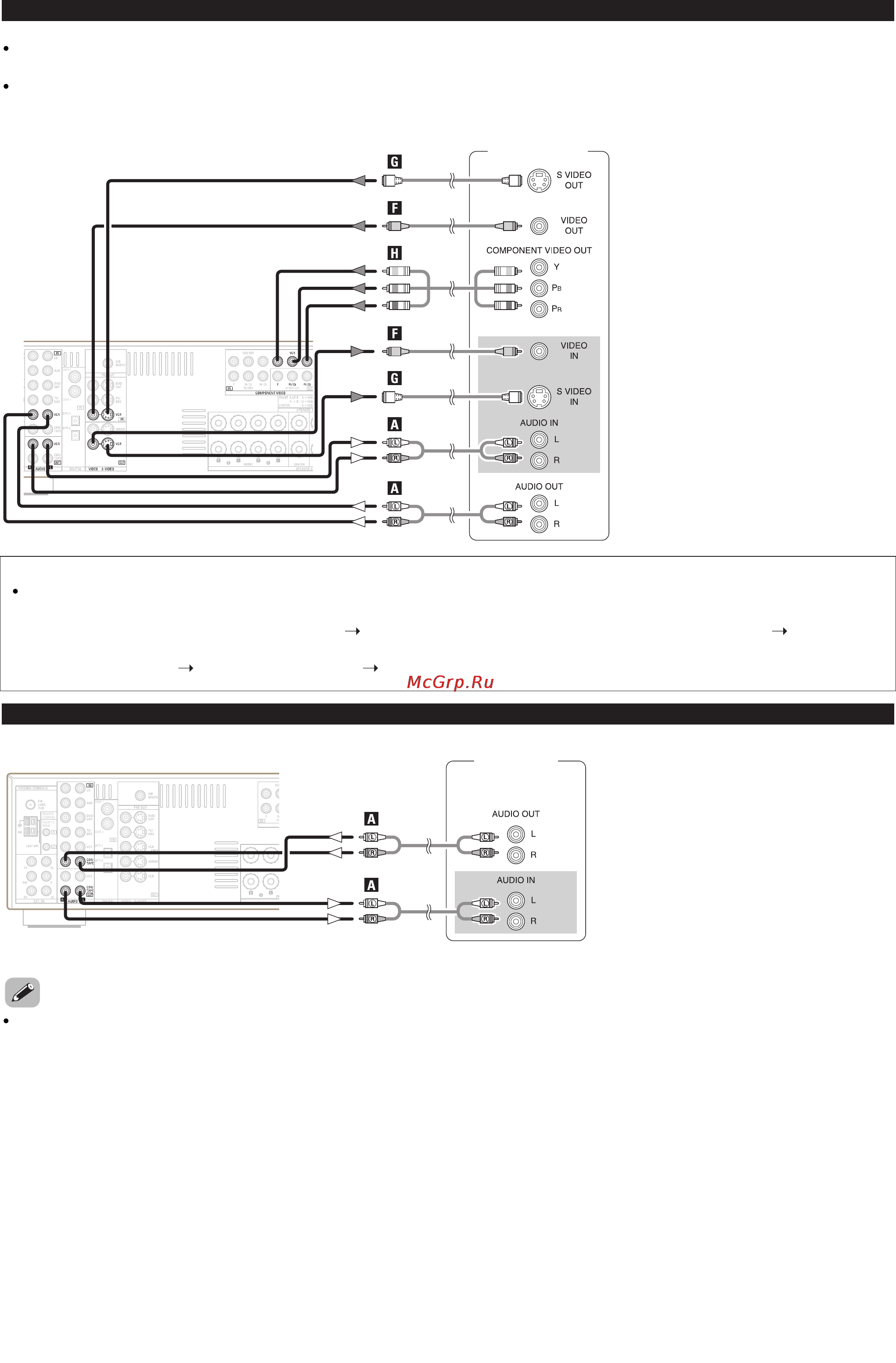

Подключение видеомагнитофона
Для обеспечения наилучшего качества изображения выберите компонентное видеосоединение для подключения видеомагнитофона (на ресивере
также имеются вход формата SVideo и композитный видеовход).
Для осуществления записи цифрового источника (например, DVDрекордера) в аналоговом виде (например, на кассету) помимо цифровых
соединений необходимо выполнить указанные ниже соединения аналоговых входов и выходов.
Видеодека
ПРИМЕЧАНИЕ:
При записи на видеомагнитофон необходимо, чтобы кабель, используемый устройством воспроизведения источника, был одинакового типа с
кабелем, подключенным к разъему «VCR1 (2) OUTPUT» [Выход видеомагнитофона 1 (или 2)] на AVR1706.
Например: «VCR2 IN» [Вход видеомагнитофона 2] кабель формата SVideo : «VCR2 OUT» [Выход видеомагнитофона 2] кабель
формата SVideo
«VCR2 IN» видеокабель : «VCR2 OUT» видеокабель
Подключение кассетной деки, CD7рекордера или MD7рекордера
Если от сети переменного тока генерируется фоновое «гудение», переместите кассетную деку подальше от источника этих помех.
Кассетная дека/
CDрекордер/
MDрекордер
