8
Названия и функции частей аппарата

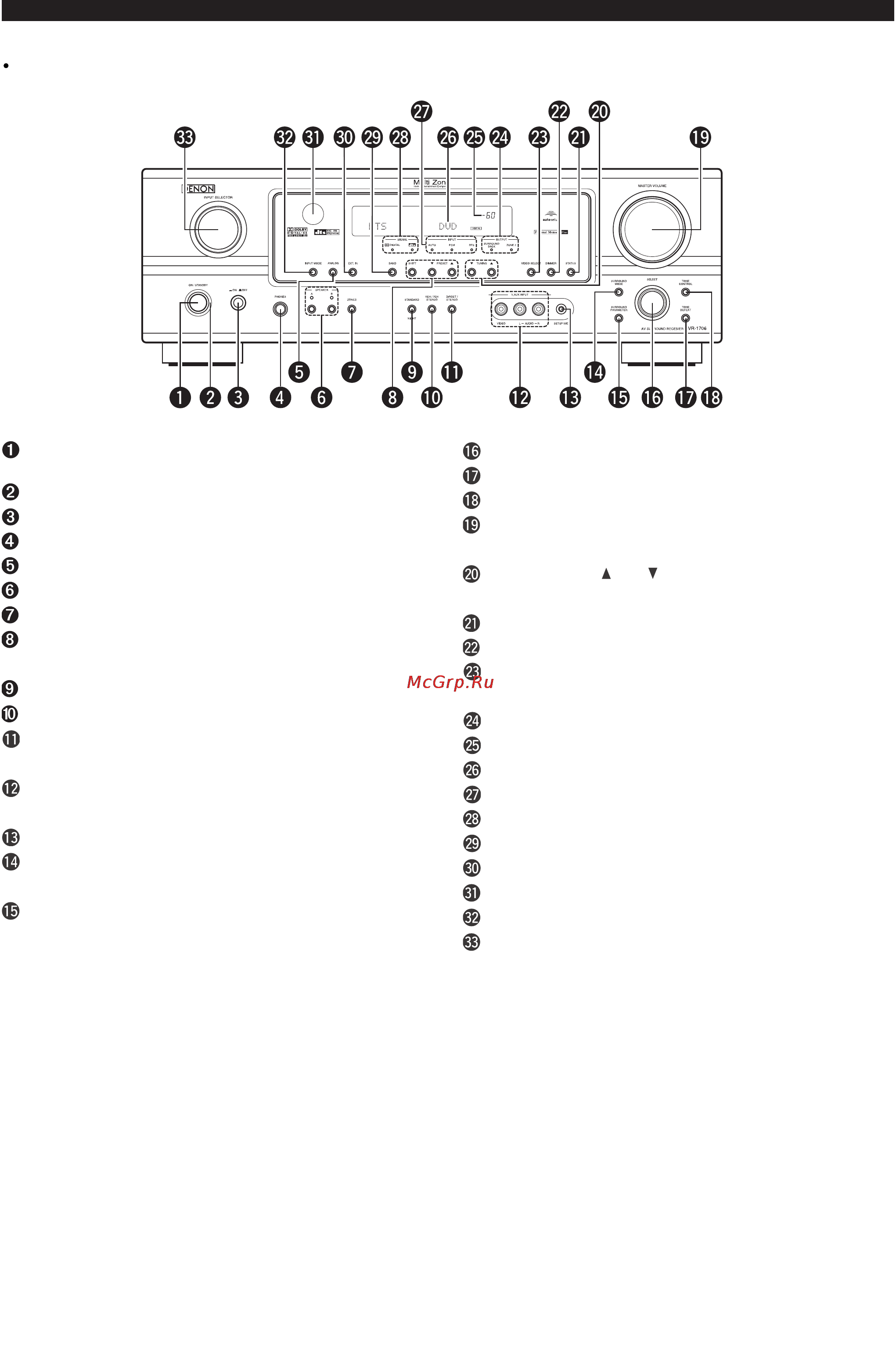

Передняя панель
Подробнее о функциях этих частей смотрите на страницах, указанных в скобках ( ).
Выключатель питания «ON/STANDBY»
[Включение/Режим ожидания] . . . . . . . . . . . . . . . . . . . . .(14)
Индикатор питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(14)
Выключатель питания . . . . . . . . . . . . . . . . . . . . . . . . . .(14, 46)
Разъем для наушников («PHONES») . . . . . . . . . . . . . . . . .(25)
Кнопка «ANALOG» [Аналоговый] . . . . . . . . . . . . . . . . . . . .(26)
Кнопки «SPEAKER A/B» [Комплект АС «А» или «В»] . . .(25, 46)
Кнопка ZONE2 [Зона 2] . . . . . . . . . . . . . . . . . . . . . . . . . . .(44)
Кнопки выбора предварительно настроенных
радиостанций . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(37, 38)
Кнопка «STANDARD/NIGHT» [Стандартный/Ночной] .(27 ~ 32)
Кнопка «5CH/7CH STEREO» [5/7канальное стерео] . . . .(33)
Кнопка «STEREO/DIRECT/PURE DIRECT» [Стерео/Прямой
звуковой тракт/Чистый необработанный звук] . . . . . . . .(27)
Разъемы «V.AUX INPUT» [Вход для сигналов от
вспомогательной видеоаппаратуры] . . . . . . . . . . . . . . . .(19)
Разъем «SETUP MIC» [Микрофон для настройки] . . . . . .(14)
Кнопка «SURROUND MODE»
[Режим пространственного звучания] . . . . . . . . . . . . . . .(24)
Кнопка «SURROUND PARAMETER»
[Параметры пространственного звучания] . . . . . . . . . . .(27)
Переключатель «SELECT» [Выбор] . . . . . . . . . . . . .(24, 27, 36)
Кнопка «TONE DEFEAT» [Отмена регулировки тембра] . .(36)
Кнопка «TONE CONTROL» [Регулировка тембра] . . . . . . .(36)
Регулятор «MASTER VOLUME»
[Общий уровень громкости] . . . . . . . . . . . . . . . . . . . . . . .(24)
Кнопки «TUNING (Up)/ (Down)» [Настройка по
возрастанию/убыванию радиочастот] . . . . . . . . . . . . . . .(37)
Кнопка «STATUS» [Состояние] . . . . . . . . . . . . . . . . . . .(25, 31)
Кнопка «DIMMER» [Яркость дисплея] . . . . . . . . . . . . . . . .(25)
Кнопка «VIDEO SELECT»
[Выбор источника видеосигнала] . . . . . . . . . . . . . . . . . . .(25)
Индикатор «OUTPUT» [Выход] . . . . . . . . . . . . . . . . . . . . . .(30)
Индикатор общего уровня громкости . . . . . . . . . . . . . . . .(24)
Дисплей
Индикатор «INPUT mode» [Режим входа] . . . . . . . . . . . . .(26)
Индикатор «SIGNAL» [Сигнал] . . . . . . . . . . . . . . . . . . . . . .(26)
Кнопка «BAND» [Диапазон радиочастот] . . . . . . . . . . . . .(37)
Кнопка «EXT.IN» [Внешний вход] . . . . . . . . . . . . . . . . . . .(24)
Датчик сигналов дистанционного управления . . . . . . . . . .(7)
Кнопка «INPUT MODE» [Режим входа] . . . . . . . . . . . . . . . .(25)
Регулятор «INPUT SELECTOR» [Выбор входа] . . . . . . . . . .(24)
