Denon AVR-1706 [22/73] Подключение разъемов multi zone

ПРИМЕЧАНИЕ:

Указания по установке и эксплуатации отдельно приобретаемых устройств приведены в соответствующих руководствах.

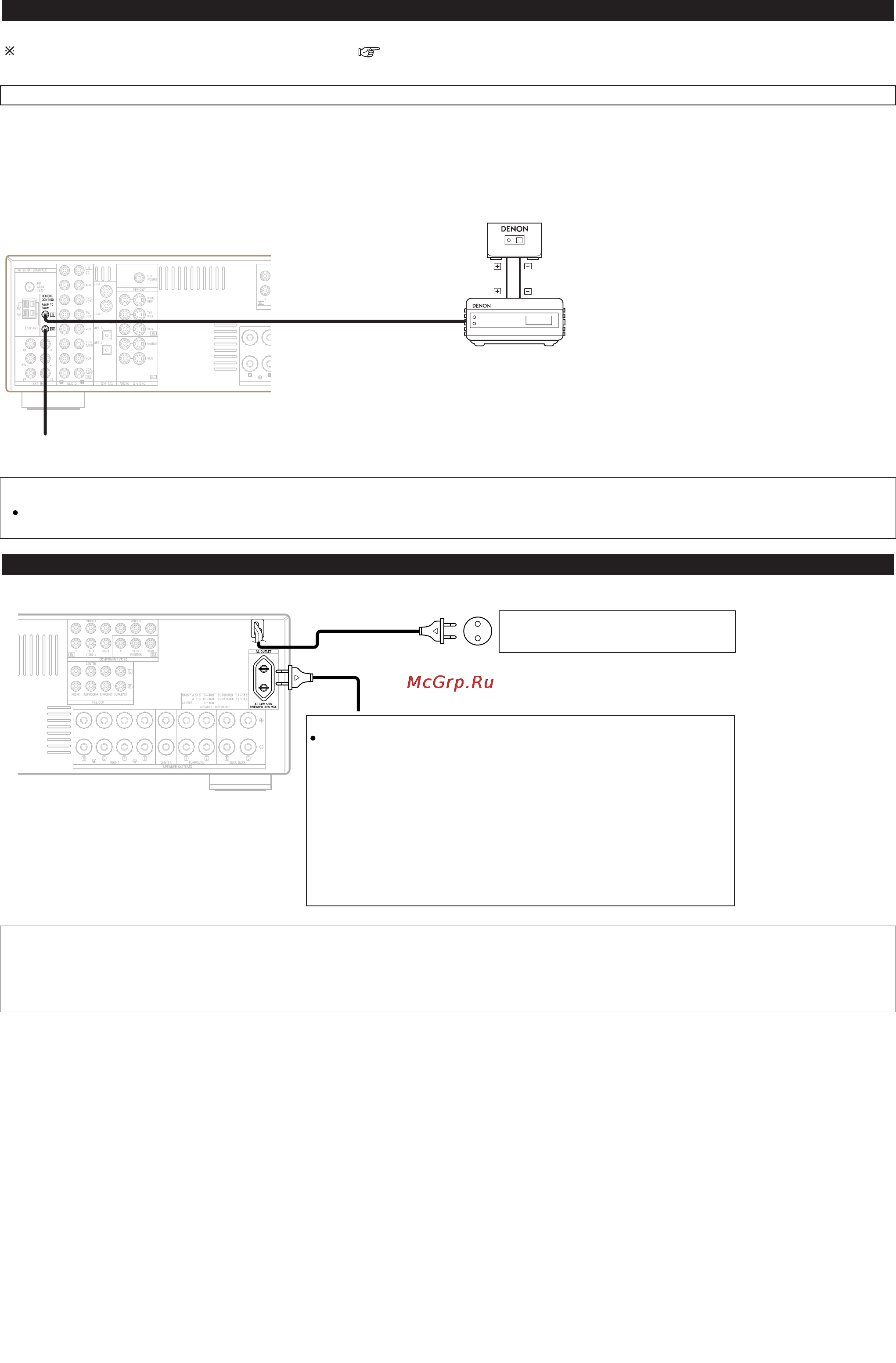

Подключение разъемов MULTI ZONE

Указания по использованию функции MULTI ZONE см. на стр. 44, 45.

За счет включения между основной и дополнительной зонами (MAIN ZONE и ZONE2) отдельно приобретаемого межкомнатного блока дистанционного

управления (DENON RC616, 617 или 618) появляется возможность с помощью пульта ДУ из дополнительной зоны (ZONE2) управлять устройствами

основной зоны (MAIN ZONE).

Подключение межкомнатного блока дистанционного управления

ИКдатчик RC617

Ретранслятор ИКсигналов RC616

Дополнительные разъемы для будущего использования

ДОПОЛНИТЕЛЬНЫЙ ВЫХОД (AUX OUT)

ВЫХОД

ВХОД

Подключение шнура питания

Розетка сети переменного тока

(настенная)

Разъем ресивера «AC OUTLET» [Встроенная розетка питания]

КОММУТИРУЕМЫЙ (общая мощность  100 Вт)

Подача энергии на эту розетку включается и выключается совместно

с включением/выключением выключателя «POWER» [Питание] на

основном блоке аппарата, а также при переключении питания между

режимами «On» [Включено] и «Standby» [Режим ожидания] с пульта

дистанционного управления.

Когда аппарат находится в режиме ожидания, энергия из этой розетки

не подается. Не подключайте устройства, общая электрическая

мощность которых в сумме превышает 100 Вт.

230 В, 50 Гц

ПРИМЕЧАНИЕ:

Используйте разъем «AC OUTLET» только для питания аудиоаппаратуры. Не подключайте к нему электрофены, телевизоры и другие бытовые

электроприборы.
