60

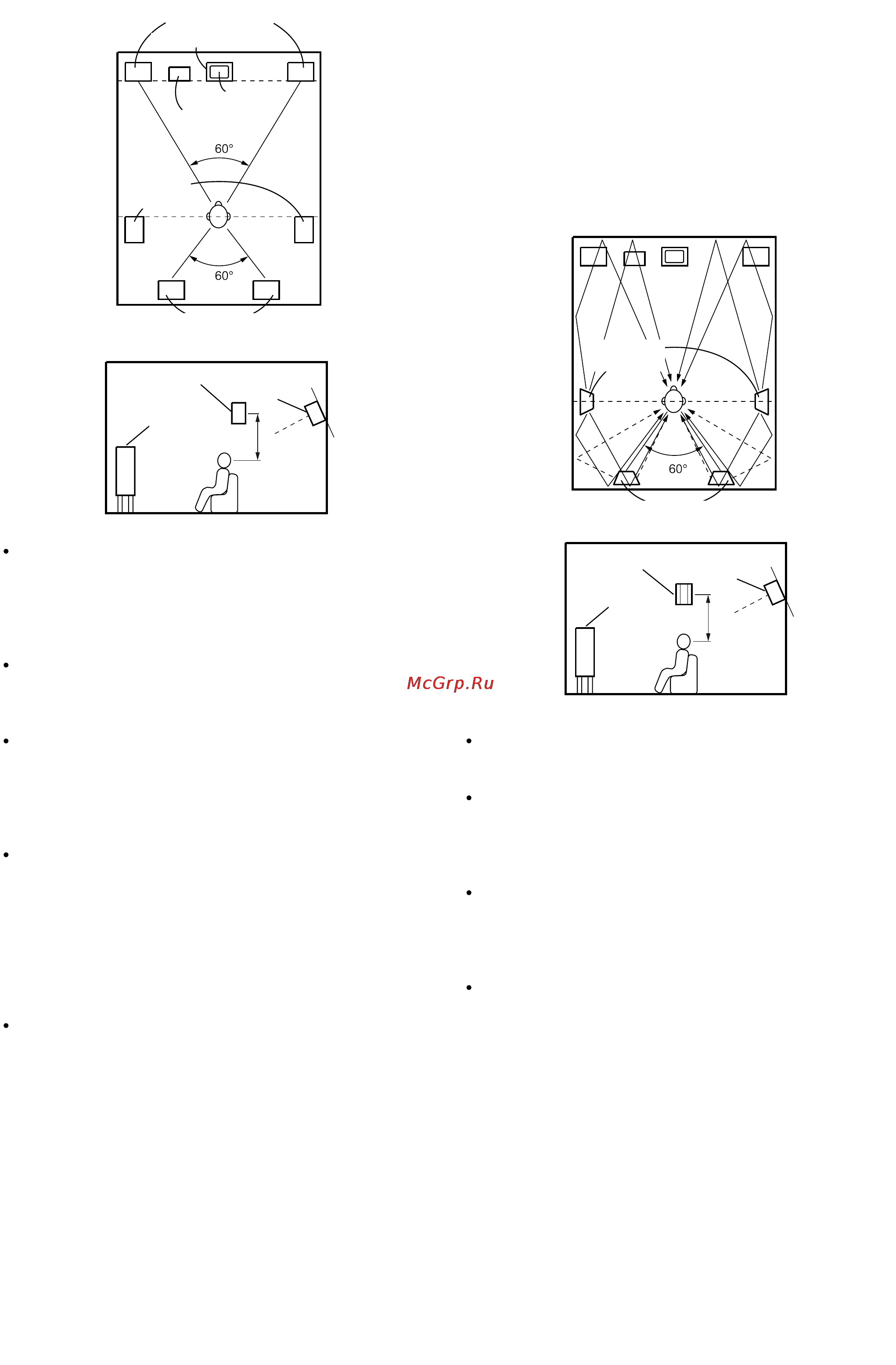

Фронтальные АС
Центральная АС
Телемонитор
Сабвуфер
АС
пространственного
звучания
АС тылового канала пространственного звучания
[Вид сверху]
Фронтальная АС
АС пространственного
звучания
АС тылового канала
пространственного
звучания
Слегка наклонена вниз
От 60 до 90 см
[Вид сбоку]
Установите фронтальные АС, как можно точнее уравняв их передние
поверхности на одной линии с экраном монитора или телевизора.
Установите центральную АС между левой и правой фронтальными АС
таким образом, чтобы она не была дальше от позиции слушателя,
чем фронтальные АС.
Воспользуйтесь рекомендациями относительно размещения
сабвуфера, указанными в Руководстве пользователя, прилагаемом к
сабвуферу.
Если АС пространственного звучания являются системами
направленного излучения звука (монополярными), тогда расположите
их несколько сзади, под углом относительно позиции слушателя,
параллельно стенам, на 6090 сантиметров выше уровня головы
человека, сидящего в основной позиции слушателя.
В случае использования двух АС тылового канала пространственного
звучания расположите их сзади, лицевой частью к передней стороне
звукового поля, с более узким промежутком между ними, чем между
левой и правой фронтальными АС. В случае использования одной АС
тылового канала пространственного звучания расположите ее по
центру сзади слушателя, лицевой частью к передней стороне
звукового поля, на несколько более высокой (от 0 до 20 см) позиции,
чем боковые АС пространственного звучания.
Мы рекомендуем устанавливать акустическую систему (или системы)
тылового канала пространственного звучания таким образом, чтобы
ее лицевая сторона была слегка наклонена вниз. Это необходимо для
предотвращения отражения сигналов тылового канала
пространственного звучания от телемонитора или проекционного
экрана в центре фронтальной стороны звукового поля, а также для
сглаживания перехода от фронтальной к тыловой стороне звукового
поля.
w Конфигурация, предназначенная преимущественно для
просмотра фильмов и использующая АС диффузионного
типа в качестве АС пространственного звучания
Акустические системы с диффузионным излучением звука, такие как АС
биполярного или дипольного типа, обеспечивают более широкое
рассеивание для достижения наибольшего ощущения «окружения»
пространственным звуком, чем можно получить от АС направленного
излучения звука (монополярных). Разместите эти АС по обе стороны от
основной позиции слушателя, установив их выше уровня головы.
Установите фронтальные АС, центральную АС и сабвуфер в те же
позиции, что и в примере (1).
Лучше всего установить левую и правую АС пространственного
звучания прямо по бокам от позиции слушателя или несколько ближе
к фронтальной стороне звукового поля, на 6090 сантиметров выше
уровня головы.
Метод установки АС тылового канала пространственного звучания
аналогичен указанному в примере (1).
Использование дипольных АС в качестве АС тылового канала
пространственного звучания также является более эффективным.
Сигналы каналов пространственного звучания отражаются от стен, как
показано на схеме выше, создавая реалистичное впечатление
пространственного звучания, окружающего слушателя.
АС
пространственного
звучания
Пути прохождения звука в системе пространственного
звучания от АС к позиции слушателя.
АС тылового канала пространственного звучания
[Вид сверху]
[Вид сбоку]
Фронтальная АС
АС пространственного
звучания
АС тылового канала
пространственного
звучания
Слегка наклонена вниз
От 60 до 90 см
