1. Вступление
Данное руководство содержит всю необходимую информацию и инструкции по использованию и
обслуживанию насосной станции. Следуйте данным советам для получения оптимальной работы и
корректного использования насоса. Для получения другой информации, необходимой Вам,
свяжитесь с ближайшим уполномоченным дилером.
2. Общее описание насосной станции
Насосная станция состоит из насоса, гидроаккумулирующего бака и комплекта автоматики, которая
управляет работой станции. Станция используется для подачи воды в систему водоснабжения или
для повышения давления в системе центрального водоснабжения, автоматически поддерживая
давление воды в диапозоне от 1,4 до 2,8 атм (заводская настройка). Насосная станция
включается/выключается при открытии/закрытии крана в системе разбора. Благодаря
использованию “трубки Вентури” она имеет улучшенные характеристики и подъем воды из
артезианских колодцев глубиной до 8 метров.
Насосная станция прослужит Вам долго и обеспечит постоянные характеристики при условии
соблюдения рекомендаций настоящего руководства.
3.Данные о производителе и насосе
3.1. Данные о производителе
EBARA PUMPS EUROPE S.p.A.
V i a P a c i n o t t i , 3 2 3 6 0 4 0 B r e n d o l a ( V I ) I t a l y
t e l : 0 4 4 4 / 7 0 6 8 1 1 f a x : 0 4 4 4 / 7 0 6 9 5 0
3.2. Идентификационные данные насоса
Описание: самовсасывающий центробежный электрический насос. Характеристики указаны на
маркировочной табличке насоса (см. расшифровку маркировки в п.16.1). На табличке также
указана серия насоса и заводской номер насоса.
3.3. Конструктивные особенности
Насос сконструирован и собран согласно следующим требованиям и стандартам:
3.3.1. Риски механической природы ( EN 292-1 и EN 292-2).
3.3.2. Риски электрической природы (EN 292-1 и EN 292-2 CEI 61-69(EN 60 335-2-41)).
3.3.3. Риски другой природы (СEE 89\392).
Электрические компоненты и цепи насоса соответствуют стандартам CEI 44-5.
4. Технические данные
4.1. Технические данные насосной части JESXM JEXM JEM
Макс. температура перекач. воды,
о
С 60 60 60
Макс. глубина всасывания, м 888
Макс. рабочее давление, бар 666
Тип рабочего колеса закрытый
Материал рабочего колеса норил нерж. сталь нерж. сталь
Тип уплотнения на валу керамика/графит
Всасывающий патрубок, дюйм 1 внутр. 1,25 внутр. 1,25 внутр
Выходной патрубок, дюйм 1 внутр.
Насосная часть нерж. сталь
Диффузор и группа Вентури норил
Макс. количество запусков в час 35 35 35
4.2. Технические данные двигателя
Мощность, кВт см. на двигателе
Полюса 2
Класс изоляции F
Класс защиты IP54
Тип работы непрерывный
Фаза однофазный
Напряжение 220-230В+6%-10%
Защита от перегрузки термо с автоперезапуском
Вал нерж. сталь
Корпус алюминий алюминий нерж.сталь
Тип с принудительной вентиляцией
5. Общие требования по технике безопасности
ВНИМАНИЕ Пренебрежение данными требованиями делает гарантию недействительной и
освобождает Продавца и Производителя данной насосной станции от ответственности за любой
15.7.Неисправность Насос включается и отключается слишком часто
Причина Способ устранения
1)Нет требуемого давления (1,5 атм.) в баке Проверьте автомобильным манометром давление
(см. пункт 13,г)
2) Опустился уровень воды Проверьте всасывающую магистраль.
Если насосная станция не работает и устранить неисправность, используя рекомендации из
раздела 15 не удается, свяжитесь с уполномоченным дилером.
16. Схемы
16.1. Обозначения на маркировке насоса
Маркировка Перевод
Type Марка насоса
Q Производительность л/мин
Н Напор, метры
V Напряжение
KW Мощность двигателя в кВт
Kwabs Мощность двигателя абсолютная в кВт
UF Емкость конденсатора
Ins C. Класс изоляции электродвигателя
Hp Мощность двигателя в лошадиных силах
Phase Фаза
Vc Максимальное напряжение конденсатора
Kg Вес насоса
Hz Частота тока
RPM Количество оборотов двигателя в минуту
IP Класс пыле- и водозащиты
Hmax Максимальный напор в метрах
Hmin Минимальный напор в метрах
A Номинальный ток в амперах

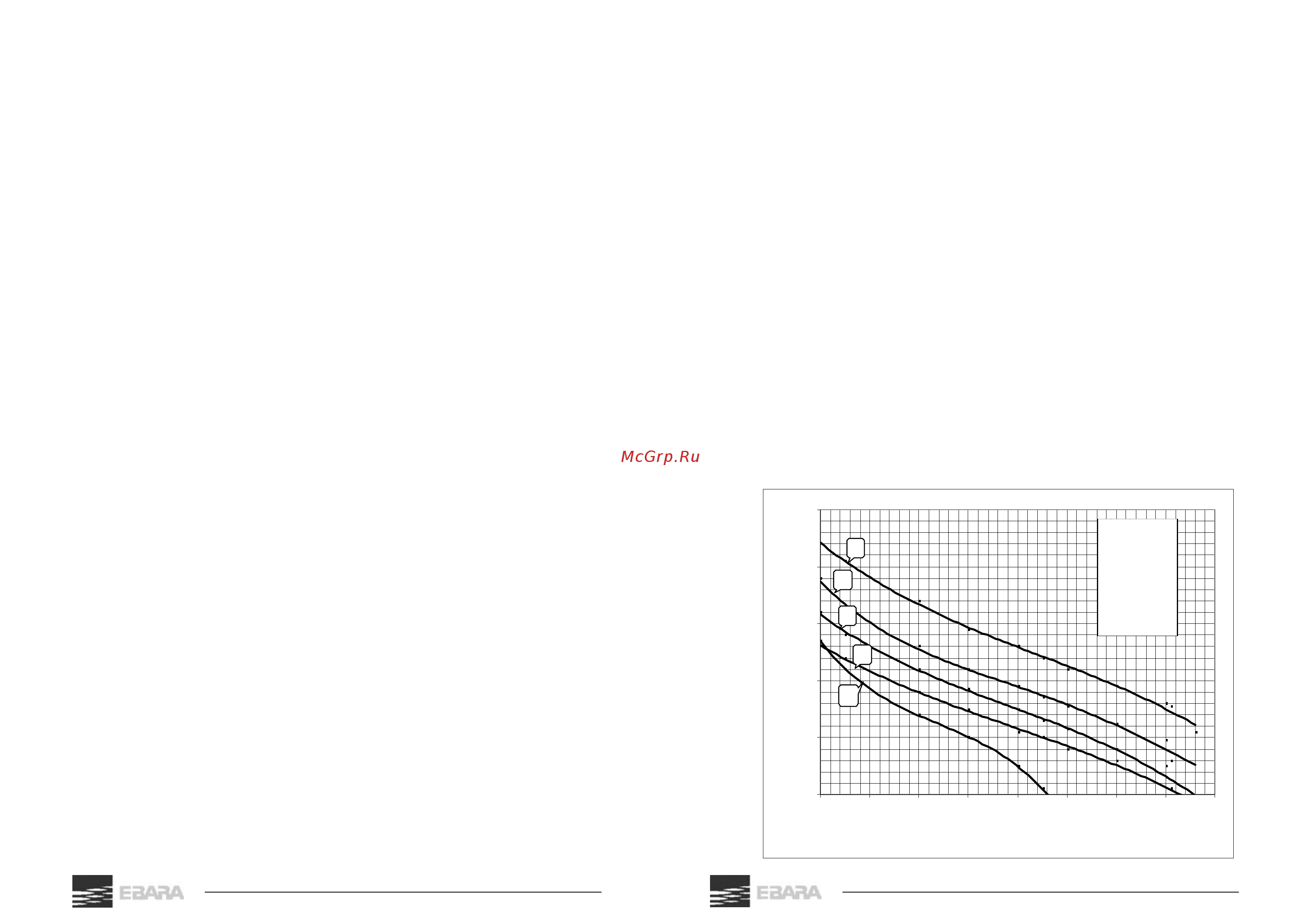

16.2.Характеристики (график)
За технической поддержкой обращайтесь по тел. (044) 258 65 99
2
7
15
25
35
45
55
65
0 1020304050607080
производительность, л/мин
напор, м
1
2
3
4
5
1-JES 8
2-JE 080
3-JE 100
4-JE 120
5-JE 150
