За те

хнической поддержкой обращайтесь по тел. (044) 258 65 99

8.1.2. Если используются пластиковые трубы или

шланги, избегайте сгибаний и перекручивания.

8.1.3. Хорошо герметизируйте все соединения труб

(подсос воздуха негативно сказывается на работе

насосной станции).

8.1.4. Для удобства при обслуживании насосной

станции рекомендуется использовать

быстроразъемные соединения (например,

“американку”).

8.1.5. Всасывающая труба должна иметь на конце

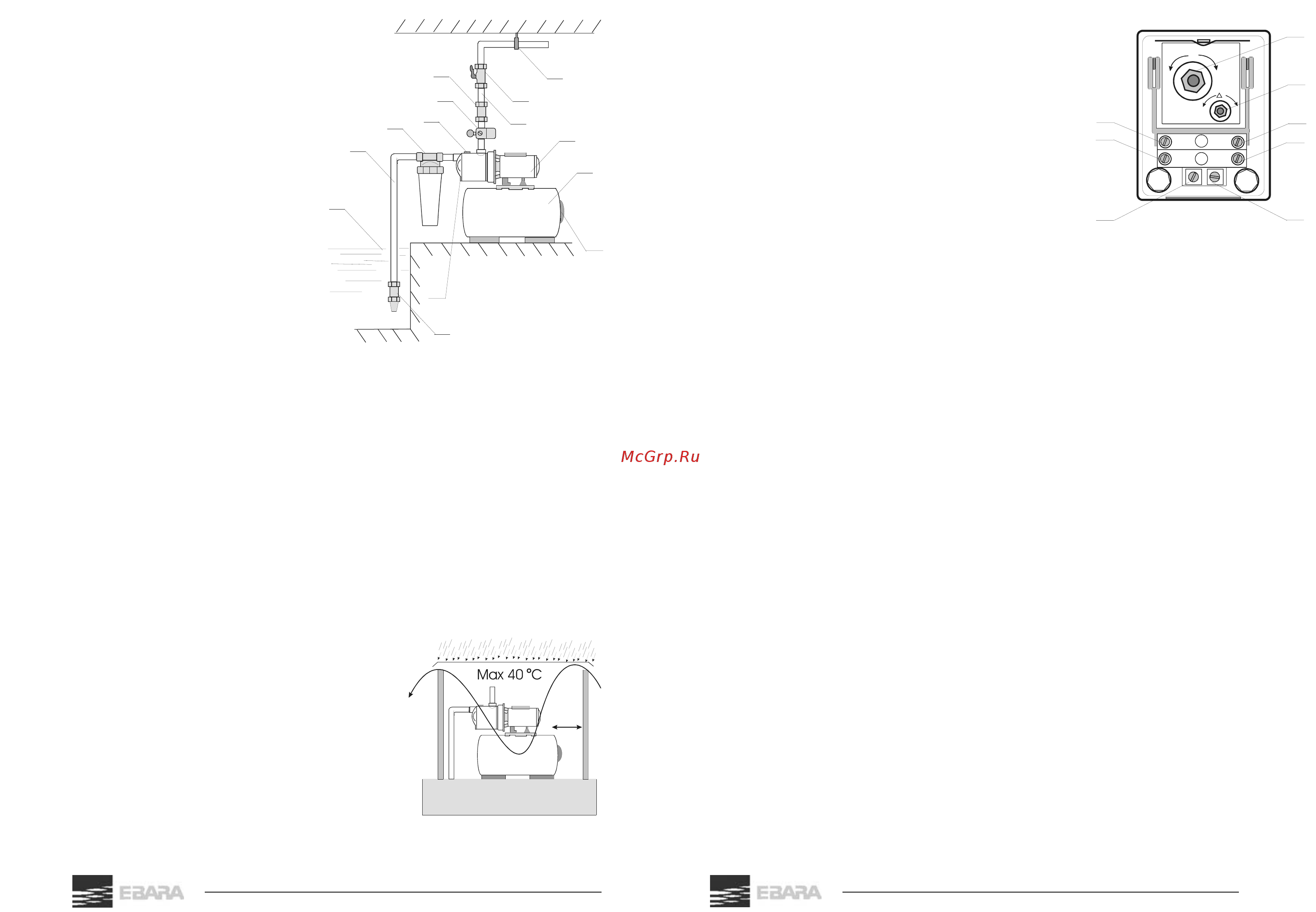

обратный клапан с сеточкой (рис.1 поз.12) при

всасывании из колодца, а также, если возможно

попадание мелких механических частиц,

магистральный фильтр перед насосной станцией

(рис.1 поз.8).

8.1.6. Конец всасывающей трубы должен быть

опущен в воду на глубину более чем 30см от

минимального уровня воды. Также необходимо,

чтобы между концом всасывающей трубы и дном

резервуара расстояние было больше 20 см.

8.1.7. На выходной трубе из насоса рекомендуется

установить обратный клапан (рис.1 поз.3) для

предотвращения гидроударов в моменты

включения/выключения насоса и кран (рис.1 поз.2),

настройка которого описана в пункте 12,б.

8.1.8.Укрепите насосную станцию в

фиксированной позиции.

8.1.9. Избегайте большого количества изгибов и кранов в системе.

8.1.10. При всасывании с глубины более 4-х метров или при наличии горизонтального участка

длинной более 4-х метров применяйте трубы с большим диаметром для улучшения работы

насосной станции.

8.1.11. Обеспечьте защиту насосной станции от работы без воды. Если существует риск работы

насосной станции без воды, за рекомендацией обратитесь к дилерам.

8.1.12. Обеспечьте слив воды со всех точек системы при возможности замерзания ее зимой. Для

этого предусмотрите наличие сливных кранов, обращая внимание на обратные клапана, которые

могут стоять в системе и препятствовать сливу воды.

9.Фиксация насоса

9.1. Насос должен быть установлен на ровной площадке, поближе к источнику воды.

9.2. В помещении (приямке), где находится насосная станция, нужно предусмотреть вентиляцию

для уменьшения влажности и температуры воздуха (макс. темп. воздуха 40°С) (рис.2).

9.3. Расположите насосную станцию, соблюдая минимальные расстояния 20см от стен для

обеспечения доступа к насосной станции при ее обслуживании (рис.2).

9.4. Используйте трубы соответствующего диаметра.

9.5. Наметьте отверстия для крепежа насосной станции на поверхности, на которой она будет

установлена. Просверлите отверстия для крепления насоса.

9.6. Проверьте, что трубы не испытывают механических

напряжений (изгиба), затем закрутите винты крепления.

10. Сборка и разборка

Насос не имеет отдельных частей, требующих сборки. Если

насос должен быть разобран в силу различных причин,

Покупатель должен обратиться к дилеру.

11. Подготовка к работе

11.1. Электрическое подсоединение

Категорически избегайте попадания воды в клемный блок при

подсоединении проводов. Подключение электричества должен

производить квалифицированный специалист. Рекомендуется

установить дифференциальный выключатель в электрическую

систему (0.03А). Насосная станция должна быть включена в

розетку с заземлением. Заземление должно быть выполненным

в соответствии с действующими нормами .

11.2. Залив воды в насос и всасывающую трубу

ВНИМАНИЕ Перед пуском станции в насос должна быть

залита вода согласно нижеописанной процедуре. Работа

насосной станции без залива воды приводит к повреждению

насоса. Гарантия в этом случае аннулируется.

ВНИМАНИЕ При заливе воды в насос исключите попадание

воды на двигатель насоса.

а) Откройте заливное отверстие, отвинтив гайку (рис.1 поз.5).

б) Используя лейку, залейте воду в заливное отверстие до тех

пор, пока вода не начнет выливаться из насоса.

в) Плотно завинтите заливное отверстие (рис.1 поз.5) для

предотвращения подсоса воздуха.

11.3.Регулировка давления

Условные обозначения на рисунке реле давления (рис.3): 1-

винт изменения значения верхнего и нижнего давления Р

одновременно, 2-винт изменения разности ∆Р между верхним

и нижним давлением, 3-клеммы подключения двигателя, 4-

клеммы подключения электропитания, 5-клеммы

подключения заземления. В конструкции насосной станции предусмотрена регулировка рабочего

давления. Вращая винт 1 можно менять значение давления Р включения (нижнее давление) и

выключения (верхнее давение) насосной станции. Вращая винт 2 можно менять разность ∆Р между

нижним и верхним значениями давления (заводская настройка 1,4-2,8 атм.) см. рис.3.

11.4. Проверка

а) Проверьте всю систему на наличие течи.

б) Убедитесь, что насосная станция не вибрирует на опоре.

в) Проверьте уровень шума насоса. Когда насос работает с водой, уровень шума не должен

превышать 70dB.

12. Запуск и работа

а) Убедитесь, что электрическая часть насосной станции изолирована от воды. Проверьте кабель на

наличие возможных повреждений.

б) При работе насосной станции кран (рис.1 поз.2) должен быть открытым. Он является простым

устройством настройки нормального режыма работы насосной станции. При полностью открытых

кранах всех точек разбора гидравлической системы и работающем насосе давление воды в системе

(которое показывает манометр) не должно опускаться ниже минимально допустимого (указанного

на корпусе насоса). Для этого кран (рис.1 поз.2) нужно прикрывать до тех пор, пока давление воды

в системе (которое показывает манометр) не достигнет значения минимально допустимого,

указаного на корпусе насоса. Возможен случай, когда это требование может быть выполнено при

полностью открытом кране. Потом желательно предотвратить возможность случайного

открывания/закрывания крана (рис.1 поз.2).

13. Обслуживание и ремонт

ВНИМАНИЕ Перед проведением ремонта или обслуживания отключите насосную станцию от

источника электропитания.

а) Насосная станция должна быть демонтирована только квалифицированными специалистами.

Несоблюдение данных требований делает гарантию недействительной. То же относится к

ремонтным работам и замене.

б) Если насосная станция долгое время не будет работать, необходимо слить воду через сливное

отверстия (рис1. поз.14). Используя заливное и сливное отверстие промыть насос чистой водой .

Убедитесь что в насосе не осталось воды. Эта операция должна проводится всегда, если есть угроза

замерзания воды. При замерзании воды в насосе он разрушается и восстановлению не подлежит.

в) Если насосная станция не использовалась долгое время, перед включением проверьте, что вал

насоса вращается путем его прокручивания отверткой со стороны вентилятора.

г) Один раз в 6 месяцев рекомендуется проверять давление воздуха в гидроаккумулирующем баке.

Для этого нужно:

- отключить питание насосной станции;

- открыв кран разбора воды, сбросить давление до нуля;

- снять пластиковую крышку на гидроаккумулирующем баке (рис.1 поз.13);

- автомобильным манометром проверить давление воздуха в баке (должно быть 1,5 атм.);

- если давление меньше 1,5 атм., сделать подкачку воздуха;

- проверить, не пропускает ли ниппель воздух и поставить пластиковую крышку.

За технической поддержкой обращайтесь по тел. (044) 258 65 99

4 5

MOTOR

LINE

рис.3

Min

20 cm

рис.1

рис.2
