3. 1 Подключение к телевизору

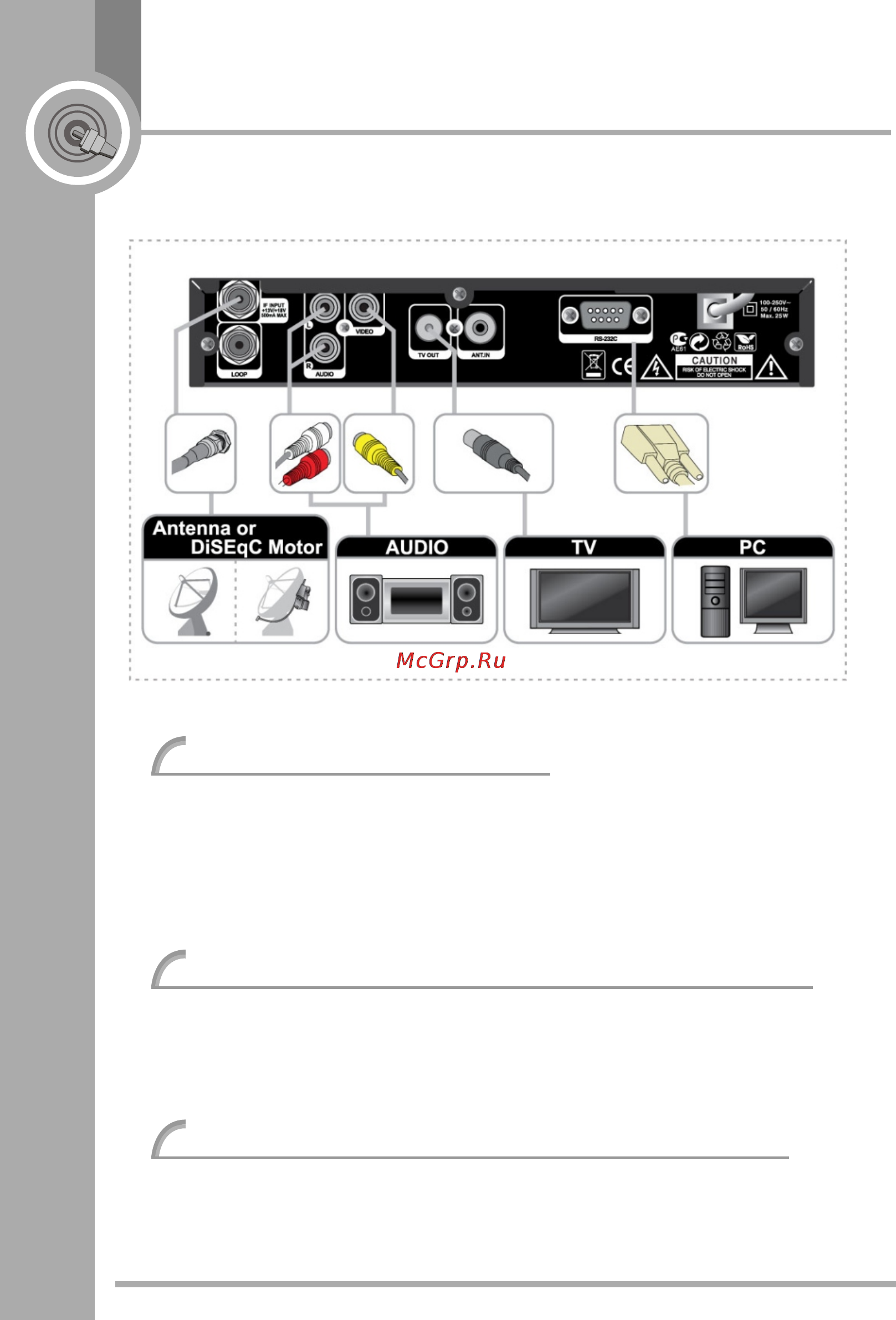

3. Схемы подключения приемника

Схемы подключения приемника

- Подключите спутниковую антенну RF-кабелем к «IF INPUT» входу

приемника.

- Соедините RF кабелем «TO TV» выход на приемнике с RF входом

на телевизоре.

- Подключите телевизионную антенну RF кабелем к «ANT.IN» входу

приемника.

3.2 Подключение к телевизору ,используя RCA кабель

- Вставьте желтый кабель видеосигнала, а так же белый и красный

аудио кабели в выходные разъемы, расположенные на задней

панели ресивера, после этого вставьте противоположные концы

RCA кабеля в входные разъемы телевизора.

3. 3 Подключение к телевизору (DiSEqC 1.2 / USALS)

- Соедините коаксиальным кабелем разъем на «IF input» приемнике и

разъем «REC» на DiSEqC 1.2 / USALS мотоподвесе.
