Установка конвертера Подготовка и протяжка

кабеля

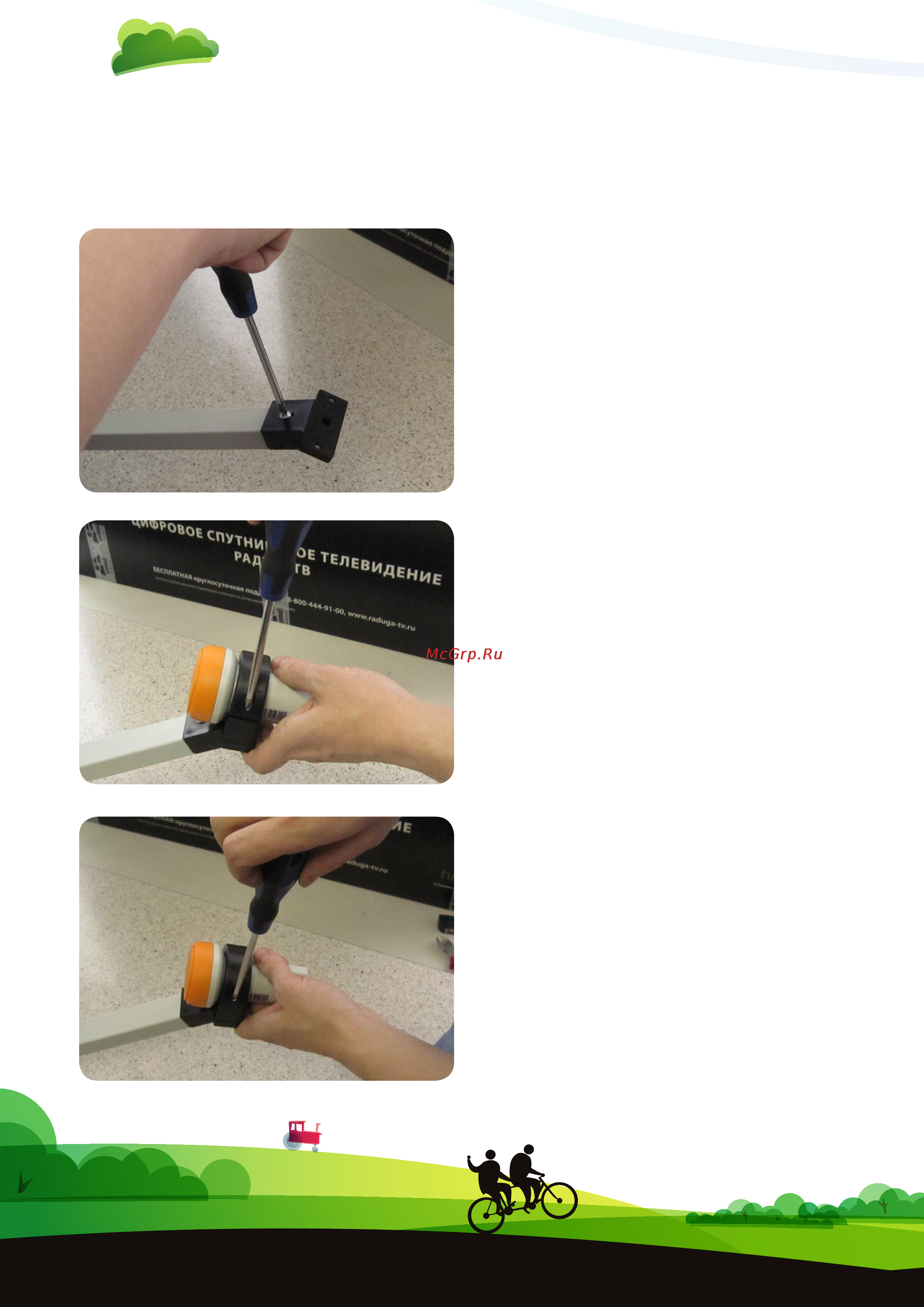

Установите конвертер в держатель «головой» к зеркалу

антенны:

Если спутниковая антенна висит за окном,

то отверстия под кабель можно сделать в двух местах:

либо в углу оконной рамы, либо в стене на уровне

пола, если есть длинное сверло. Если антенна стоит

на крыше, кабель проводится либо по фасаду здания

(кабель крепится на верху крыши и возле окна в стене

через оконную раму), либо по слаботочным стоякам

здания.

(При сверлении стены обычно достаточно сверла

длинной 650 мм, сверлить можно и дрелью, но проще

и быстрее использовать перфоратор).

Диаметр отверстий для ввода кабеля должен

на 1-2 мм превышать диаметр кабеля, иначе во время

установки можно повредить внешнюю оболочку

кабеля. Отверстия следует просверливать с внутренней

стороны стены наружу, оно должно иметь направленный

вниз наклон, чтобы дождевая вода не проникала в дом

с внешней стороны. В завершении установки отверстия

нужно загерметизировать при помощи герметика.

При сверлении отверстий под кабель в деревянных

оконных рамах желательно использовать спиральные

сверла диаметром 8 мм. Избегайте монтажа  кабеля

близко к входу в помещения, поскольку маленькие

дети и домашние животные любят за него хвататься.

Радиус изгиба кабеля должен в 10 раз превышать

диаметр кабеля. Величина рекомендуемого интервала

между креплениями кабеля составляет менее 750 мм

для вертикальных и менее 230 мм для горизонтальных

трасс.

Кабель соединяется со спутниковым тюнером

и спутниковой антенной без стыков и соединений, так

как на них идут потери сигнала.

После протяжки кабеля необходимо установить

f- разъёмы для подключения LNB тюнера:

1. Зачищается 1см верхнего слоя ПВХ от края кабеля.

2. Экранированная оплётка вместе с фольгой

заправляется в противоположном направлении.

3. Внутренний наполнитель срезается приблизительно

на 5-6мм.

4. F-разъём накручивается на кабель до тех пор, пока

центральная жила не выйдет на 1-2 мм из разъёма.

Обратите внимание на необходимость надежного

контакта оплетки кабеля с разъемом.
