АДИ Конфигуратор Руководство пользователя с. 10

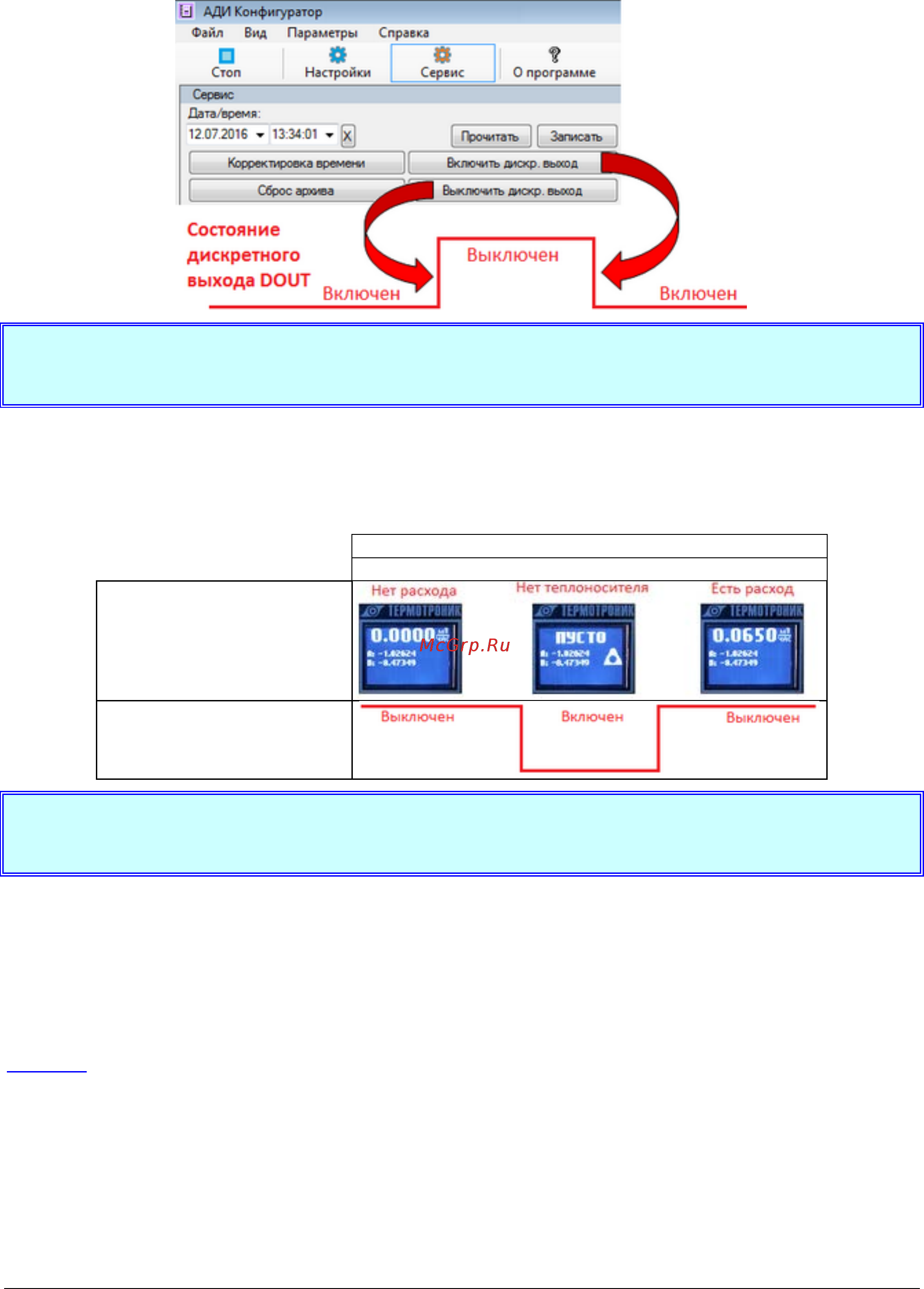

9. Включение по команде из RS232

Изменение состояние выхода происходит по командам, выдаваемым из ПО «АДИ Конфигуратор» в меню

«Сервис».

Примечания 1. Признак «+Отсутствие измерений» в настройках на работу дискретного вы-

хода не оказывает влияния.

2. Для изменения состояние выхода доступ к настройкам не требуется.

10. Включение по факту обнаружения пустой трубы

Выход переводится в состояние «Включен» при поступлении от расходомера Питерфлоу РС по каналу

LIN кода состояния об отсутствии носителя в трубопроводе.

Алгоритм работы выхода показан на рисунке.

Режим выхода

Пустая труба

Показания Питерфлоу

РС

Выход DOUT

Примечание При установке признака «+Отсутствие измерений» в настройках дискретный

выход переводится в состояние «Включен» при отсутствии связи с расходо-

мером по каналу LIN.

Монитор обмена

Монитор обмена предназначен для отображения на экране служебной информации, передаваемой по

линиям связи между адаптером и компьютером.

Монитор обмена применяется для анализа спорных ситуаций при установке связи.

Содержимое монитора обмена следует отправлять в Службу техподдержки ООО "ТЕРМОТРОНИК" (см.

Контакты

Для вывода монитора обмена на экран ПК необходимо на панели меню в меню "Вид" задать команду

"Монитор обменов".
