4. Включение при (P1 (Р2) < уставки минимум) или (P1 (Р2) > уставки макси-

мум)

Регистратор сравнивает текущие показания давления по каналам Р1 или Р2 со значениями обоих

уста-вок Min или Max и изменяет состояние выхода при входном давлении менее Min или более Max.

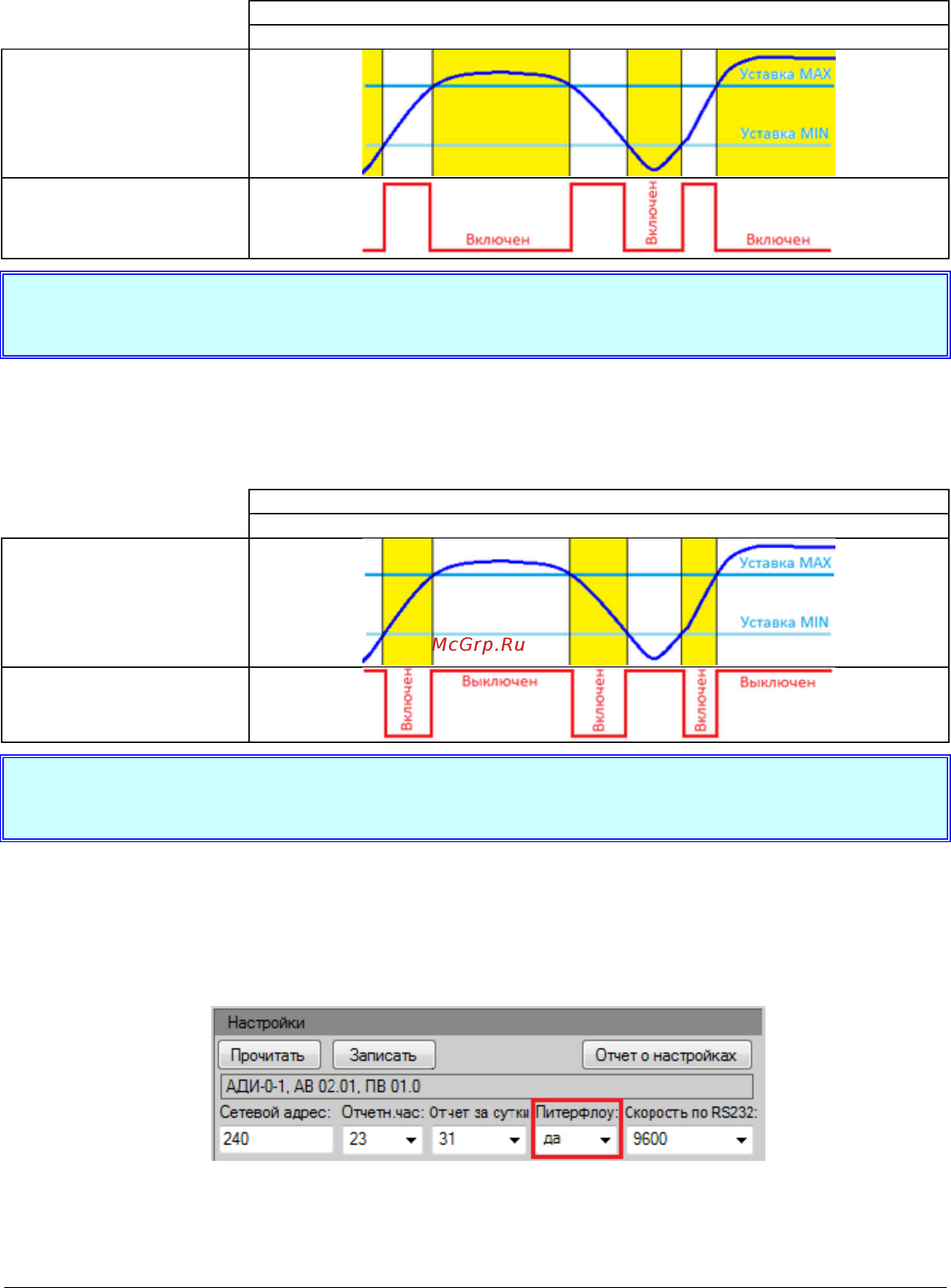

Алгоритм работы выхода показан на рисунке.

Режим выхода

(P1 (Р2) < min) или (P1 (Р2) > max)

Вход P1 (P2)

Выход DOUT

Примечание При установке признака «+Отсутствие измерений» в настройках дискретный

выход переводится в состояние «Включен» при значении входного тока менее

3,2 мА или более 24 мА.

5. Включение при (P1 (Р2) > уставки минимум) и (P1 (Р2) < уставки максимум)

Регистратор сравнивает текущие показания давления по каналам Р1 или Р2 со значениями обоих

уста-вок Min или Max и изменяет состояние выхода при входном давлении в диапазоне от Min до Max.

Алгоритм работы выхода показан на рисунке.

Режим выхода

(P1 (Р2) > min) и (P1 (Р2) < max)

Вход P1 (P2)

Выход DOUT

Примечание При установке признака «+Отсутствие измерений» в настройках дискретный

выход переводится в состояние «Включен» при значении входного тока менее

3,2 мА или более 24 мА.

6. Включение по порогу G > уставки максимум, G < уставки минимум

Регистратор сравнивает текущие показания расхода по каналу LIN от расходомера Питерфлоу со значением

одной из уставок Min или Max и изменяет состояние выхода в зависимости от настроек режима работы.

Для работы регистратора по интерфейсу LIN следует в настройках задать, что расходомер Питерфлоу РС

подключен.
