Режимы импульсного выхода

1. Выключен

Дискретный выход не используется.

2. Включение по срабатыванию дискретного входа 1 (2)

Дискретный выход изменяет состояние в зависимости от величины входного сигнала на входах 1 (V1)

или 2 (V2). Предварительно соответствующий вход должен быть настроен на режим дискретного входа, а

также задан уровень срабатывания (Нормально Замкнутый или Нормально Разомкнутый) и время устра-

нения дребезга (диапазон установки от 1 до 65535 мс).

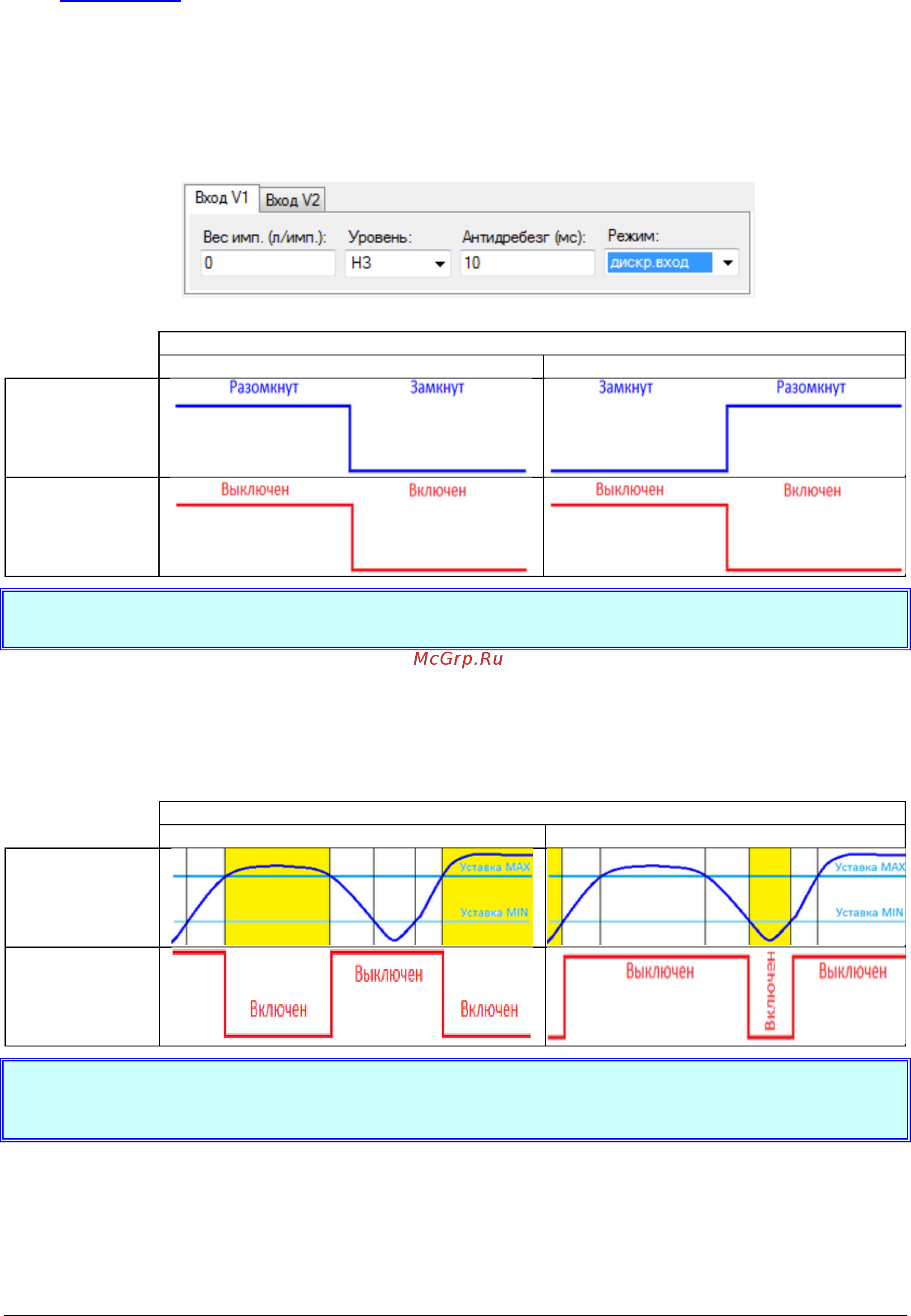

Алгоритм работы выхода показан на рисунках.

Уровень срабатывания

Нормально разомкнутый

Нормально замкнутый

Вход V1 (V2)

Выход DOUT

Примечание Признак «+Отсутствие измерений» в настройках на работу дискретного выхода

не оказывает влияния.

3. Включение по порогу P1 (Р2) > уставки максимум, P1 (Р2) < уставки

минимум

Регистратор сравнивает текущие показания давления по каналам Р1 или Р2 со значением одной из

уставок Min или Max и изменяет состояние выхода в зависимости от настроек режима работы.

Алгоритм работы выхода показан на рисунках.

Режим выхода

P1 (Р2) > max

P1 (Р2) < min

Вход P1 (P2)

Выход DOUT

Примечание При установке признака «+Отсутствие измерений» в настройках дискретный

выход переводится в состояние «Включен» при значении входного тока менее

3,2 мА или более 24 мА.
