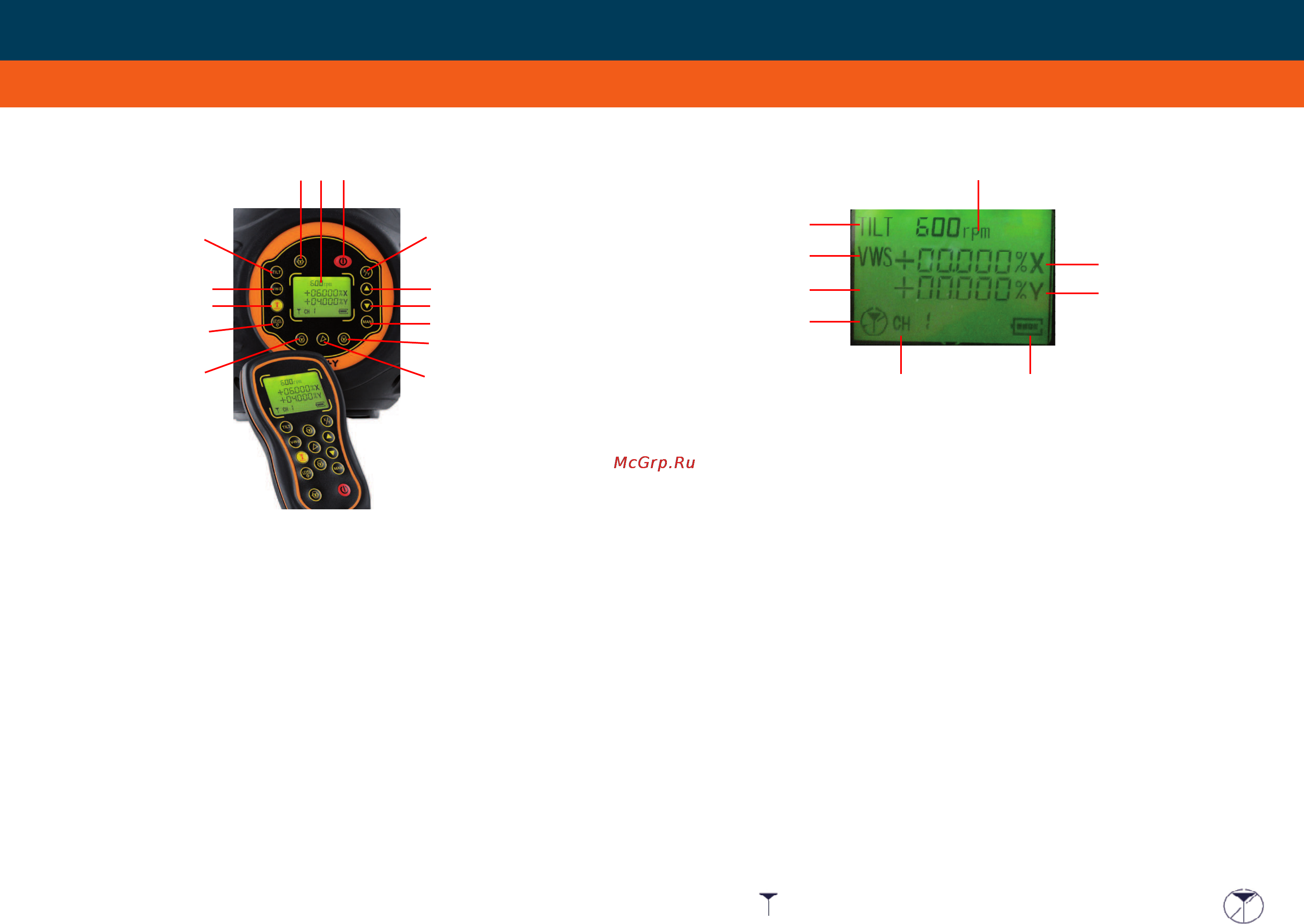

Панель управления (рис.3)

1) Кнопка вкл/выклКнопка вкл/выкл

2) Кнопка включения режима наклонаКнопка включения режима наклона

3) Кнопка установки угла наклона вверх, %Кнопка установки угла наклона вверх, %

4) Кнопка установки угла наклона вниз, %

5) Кнопка включения функции Спящий режим/Ручной режимКнопка включения функции Спящий режим/Ручной режим

6) Кнопка включения режима сканирования против часовой стрелкиКнопка включения режима сканирования против часовой стрелки

7) Кнопка включения функции сканированияКнопка включения функции сканирования

8) Кнопка включения режима сканирования по часовой стрелкеКнопка включения режима сканирования по часовой стрелке

9) Кнопка включения режима самовыравнивания / Подсветка дисплея

10) Кнопка выбора канала на пульте управления

11) Функция работы прибора при ветре и вибрациях (VWS)

12) Кнопка включения режима уклона (TILT)

13) Кнопка включения скорости вращения

14) Дисплей

Дисплей (рис. 4)

A) Индикация скорости вращения

В) Индикация наклона по оси Х

С) Индикация наклона по оси Y

D) Статус батареи

Е) Индикация выбора канала на пульте управления

F) Индикация работы пульта управления, активный/неактивный

G) Индикация функции ручного управления

H) Индикация функции работы прибора при ветре и вибрациях (VWS)

I) Индикация функции уклона

Применение

Чтобы включить прибор нажмите на кнопку вкл/выкл (1).

При включении прибора включается дисплей.

Показания на дисплее:

статус батареи

включение реима уклона TILT (индикатор режима уклона начинает

медленно мигать). Режим уклона активен, если не трогать прибор 30 сек.

статус режима наклона +00.000 %

канал CH 1 на пульте управления

если пульт активен, он может принимать сигнал. На дисплее отображается

•

MAN
