Geo-Fennel FLG 500 HV-G Green 231500 [7/14] Рис

Х=1 % / 50 м. Следовательно, в 50 м = 50 см.

Теперь установите значение оси Y. Например, Y=3 % / 20 м, следовательно в

20 м = 60 см.

Настройка осей:

Поворачивайте медленно лазер, пока приемник первой оси (Х) не покажется

снова на рейке на расстоянии 50 м.

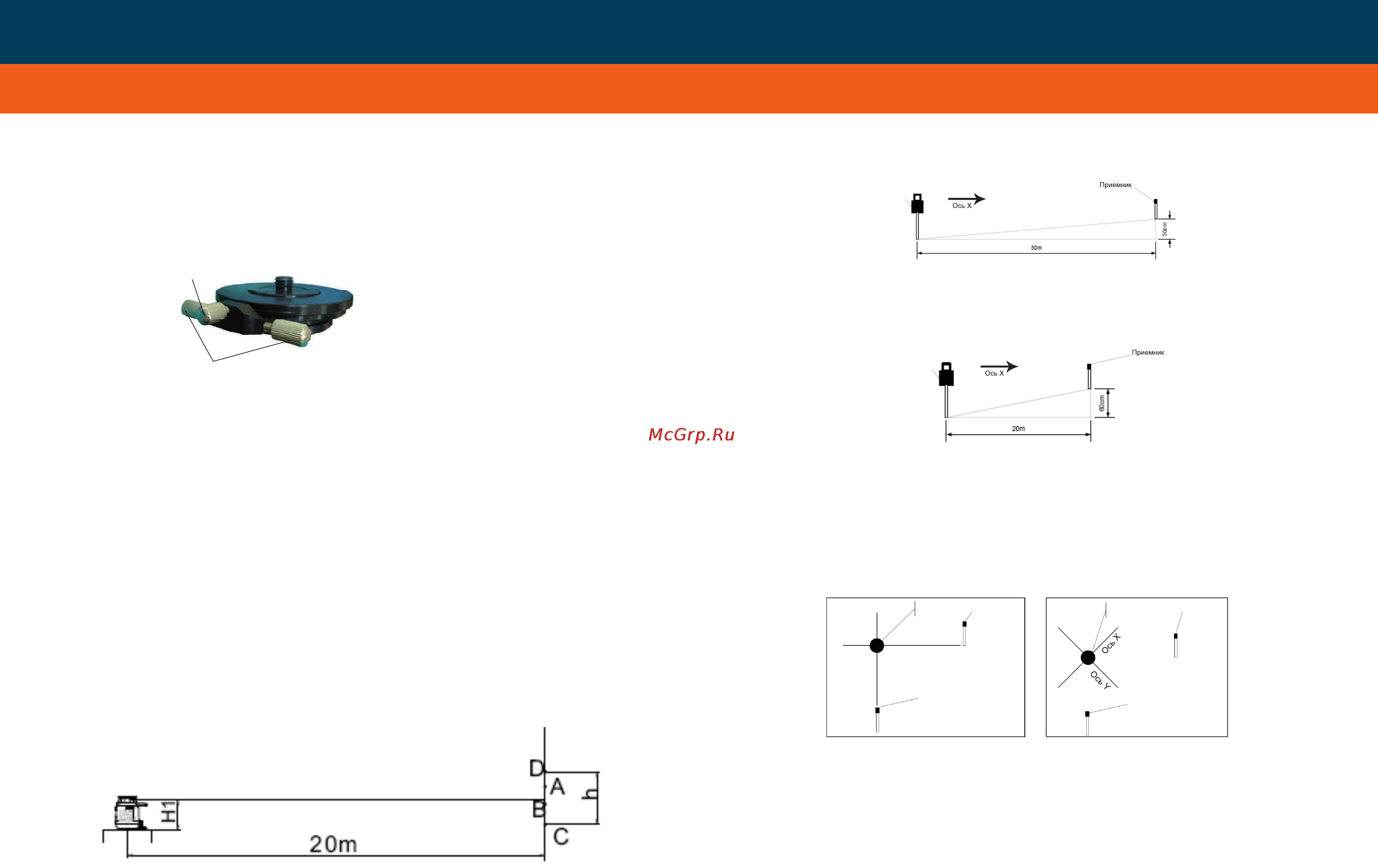

Скоба для установки в горизонтальной плоскости (рис.8)

С помощью скобы вы можете установить прибор на штатив.

Расслабьте винт (13) и привидите плоскую поверхность скобы в горизонтальное

положение вручную. Затем установите прибор при помощи винтов (14).

Закрутите винт (13).

Проверка точности (рис.9)

Поместите прибор на штатив и установите его на расстоянии 20 м от стены.

Включите прибор. Дождитесь завершения процесса самовыравнивания.

Отметьте на стене точку лазерного луча “А”.

Поворачивайте прибор на 90º и отметьте точки “B”, “C”, “D”.

Измерьте расстояние “h” по самой высокой и самой низкой точке “А”, “B”, “C”,

“D”.

Если “h” ≤2 мм, точность является нормальной. Если точность >2 мм,

необходимо настроить прибор.

Рекомендуется использовать 2 приемника.

Шаг 1: Дождитесь завершения процесса самовыравнивания.

Шаг 2: Установите значение оси с самым большим расстоянием. Например,

Рис.8

правильно неправильно

Лазер

Приемник

Ось Х

Ось Y

Рис.9
