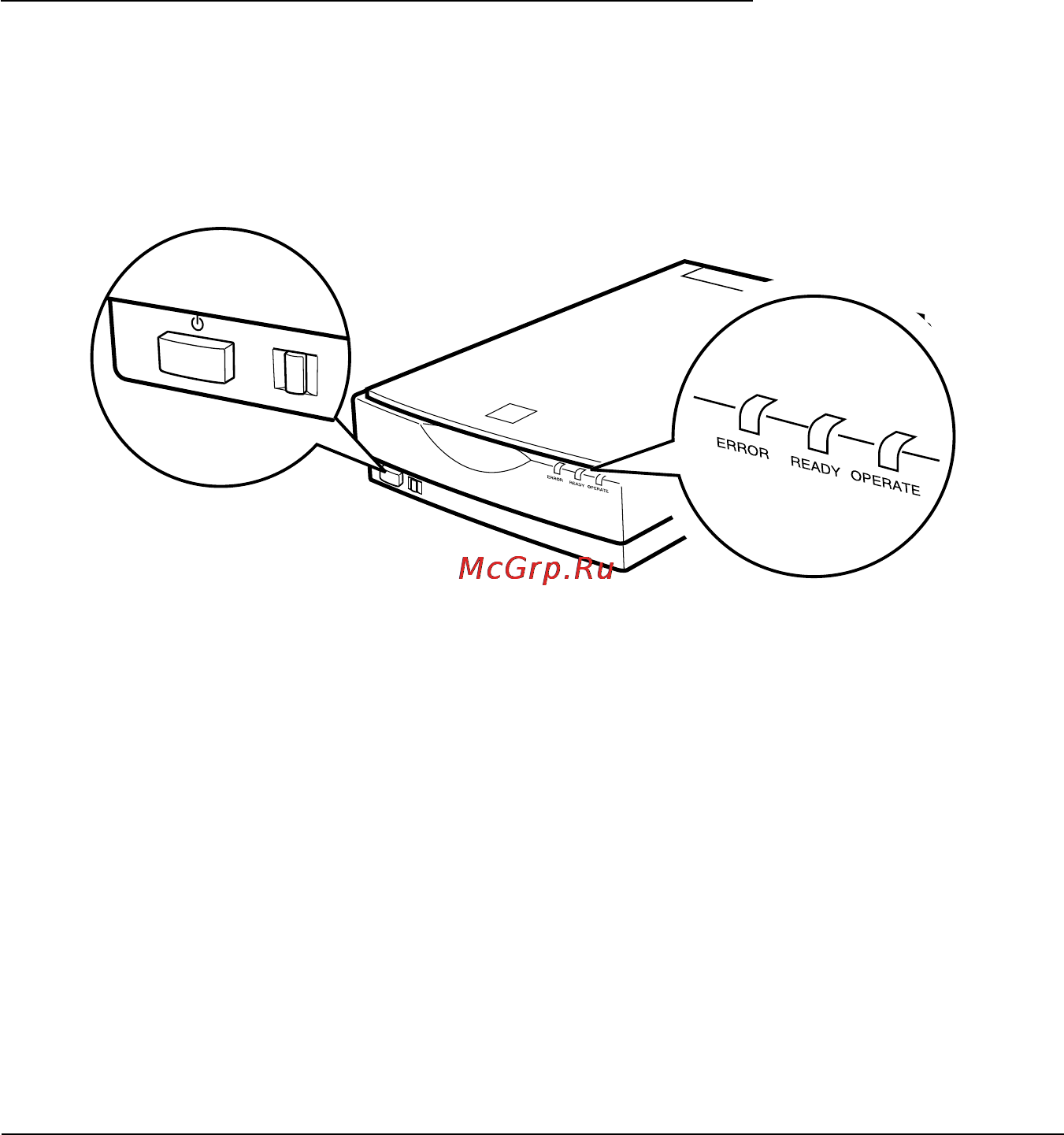

В этой главе описано как работает сканер Основная процедура сводится к следующему 1 Включите сканер Помните об укзаниях из подраздела Последовательность подачи электропитания на стр 1 11 2 Положите документ или другой материал который вы хотите отсканировать на планшет сканера Эта операция описана подробно на стр 2 4 3 Запустите программное обеспечение сканера и начинайте сканировать См руководство пользователя программного обеспечения вашего сканера в котором процедура сканирования описана подробно Индикаторы и кнопки управления Сканер имеет три светодиодных индикатора и две кнопки управления Кнопки Индикаторы Пользование сканером 2 2
