Epson GT-5500 [45/56] Scsi интерфейс

Содержание

• Epson gt 5500 3
• Руководство пользователя 3
• Цветной планшетный сканер 3
• Декларация соответствия 4
• Согласно инструкциям iso iec guide 22 и en 45014 4
• Введение 5
• Глава 1 установка сканера 5
• Содержание 5
• Глава 2 пользование сканером 6
• Глава 3 техобслуживание и устранение неполадок 6
• Глоссарий 6
• Дополнение а технические характеристики 6
• Предметный указатель 6
• Введение 7
• Дополнительная оснастка 7
• Особенности конструкции 7
• Важные указания по технике безопасности 8
• Кабель периферии scsi для перехода с 50 контактного разъема на удаленный 50 контактный в860091 8
• Кабель системы scsi дня перехода с 25 контактного разъема на 50 контактный в860081 8
• Предупреждения предостережения и примечания 8
• Меры электробезопасности 10
• Глав 11
• Установка сканера 11
• Выбор места для сканера 12
• Удаление винта транспортной фиксации 13
• Ввода расположенные на задней панели сканера и вставьте вилку шнура в сетевую розетку с правильно заземленным контактом 14
• Включение сканера в сеть 14
• Кнопка operate работа выступает над поверхностью передней панели корпуса сканера 14
• Наденьте гнездовую часть сетевого шнура на штыри сетевого 14
• Убедитесь в том что сканер выключен он выключен когда 14
• Инициализация 15
• Гирляндная цепь 16
• Подключение сканера к компьютеру 16
• Пользователям macintosh 16
• Пользователям pc 16
• Принцип соединения устройств в цепи scsi 16
• Scsi id и терминатор 17
• Scsi кабели 17
• Установка идентификационного номера в цепи scsi 17
• Id доступность описание 18
• Предостережение не устанавливайте переключатель scsi id в положение идентификационного номера который уже присвоен другому устройству в противном случае компьютер сканер и другие устройства не будут функционировать нормально 18
• Сканер снабжен встроенным терминатором который позволяет 5с51 устройствам правильно подключаться одно к другому вам может потребоваться изменение установки выключателя терминатора в соответствии с вашей компьютерной системой 18
• Установка выключателя терминатора 18
• Установка сканера 1 8 18
• Примечание не пользуйтесь внешним терминатором 19
• Установка сканера 1 9 19
• Scsi устройства а вилки их сетевых шнуров вынуты из розеток 20
• Зафиксируйте сопряженный разъем его боковыми пружинными зажимами 20
• Подключение сканера 20
• Подсоединяйте сканер к вашему компьютеру или другому scsi устройству следующим образом 20
• Присоедините один конец кабеля к scsi разъему сканера затем 20
• Проверьте чтобы были выключены сканер компьютер и другие 20
• Последовательность подачи электропитания 21
• Пользователям windows 95 22
• Последовательность отключения электропитания 22
• Глава 2 23
• Пользование сканером 23
• Индикаторы и кнопки управления 24
• Кнопки управления 25
• Светодиодные индикаторы 25
• Ready готов 26
• Включите компьютер и проверьте загорелся ли индикатор 26
• Включите сканер нажав на кнопку operate работа загорается 26
• Индикатор operate работа 26
• Откройте документальную крышку 26
• Укладка документа на сканер 26
• Снятие крышки под толстые и сверхгабаритные документы 28
• Объем памяти озу и жесткого диска 29
• Оценка возможностей вашей системы 29
• Видеокарты 30
• Мониторы 30
• Платы ускорителей 30
• Программа сжатия файлов 30
• Глав 31
• Техобслуживание и устранение неполадок 31
• Для того чтобы ваш сканер работал отлично его нужно периодически чистить как описано ниже 32
• Моющего средства растворенного в воде 32
• Очищайте наружный корпус от грязи с применением мягкого 32
• Перед чисткой выньте вилку сетевого шнура из розетки 32
• При загрязнении стекла планшета протрите его мягкой сухой 32
• Салфеткой если на стекле есть жировые или другие пятна не поддающиеся оттиранию всухую смочите мягкую тряпку небольшим количеством жидкого стеклоочистителя и удалите пятна протрите стекло сухой салфеткой для удаления остатков жидкости 32
• Следите чтобы на стекле планшета не было пыли пыль может вызвать появление белых пятен на отсканированном изображении 32
• Техническое обслуживание 32
• Чистка сканера 32
• Электропитания 32
• Включите сканер и подождите пока каретка не займет исходное 33
• Выньте винт транспортной фиксации из сохранного отверстия с 33
• Замена люминесцентных ламп 33
• Надписью stock и верните его в центральное резьбовое отверстие 33
• Перевозка сканера 33
• Перед перевозкой сканера на большие расстояния или передачей его на склад для длительного хранения зафиксируйте каретку следующим образом 33
• Со временем яркость люминесцентных ламп снижается при разрушении ламп или при их слишком тусклом свечении не позволяющем сканеру нормально работать сканер останавливается а индикаторы ready готов и error ошибка начинают мигать в этом случае необходимо заменить ламповый блок свяжитесь со своим торговым агентом и получите от него подробную информацию 33
• У шарниров крышки положение затем выключите сканер 33
• В этом разделе проблемы сканера разделены на следующие три категории 34
• Вначале просмотрите таблицу в подразделе индикаторы ошибок если ее информация не помогает вам в решении проблемы обращайтесь к категории чтобы выяснить тип возникшей у вас проблемы после этого найдите то описание которое больше всего соответствует вашей неполадке 34
• Если появляется ошибка сканер останавливается а светодиодные индикаторы ready готов и error ошибка указывают на тип ошибки см таблицу 34
• Индикаторы ошибок 34
• Индикаторы ошибок стр 3 4 неполадки в работе стр 3 5 проблемы качества стр 3 7 34
• Проблема и ее решение 34
• Проблемы и их решения 34
• Состояние индикаторов 34
• Техобслуживание и устранение неполадок 3 4 34
• Индикатор operate не загорается 35
• Индикатор ready не загорается 35
• Неполадки в работе 35
• Сканер не начинает сканирование 35
• Программа сканирования не работает нормально 36
• Все изображение искажено или расплывчато 37
• Края изображения не сканируются 37
• Проблемы качества 37
• Цвет пятнистый или искаженный по краям изображения 37
• Часть изображения искажена или расплывчата 37
• Изображение бледное и не в фокусе 38
• Изображение сильно отличается от оригинала 38
• Изображение слишком темное 38
• Прямыые линии на изображении преломлены 38
• В режиме растрирования на определенных участках изображения появляются текстурированные узоры из точек 39
• На изображении всегда отсутствует линия точек 39
• Цвета на экране монитора отличаются от цветов оригинала 39
• Изображение невозможно распечатать на принтере отпечаток искажен или не является изображением 40
• Отпечатанное изображение больше или меньше размеров оригинала 40
• Цвета отпечатков отличаются от цветов оригиналов 40
• Дополнение а 41
• Технические характеристики 41
• Параметры сканирования 42
• Эл ектротехнические характерно тики 43
• Соответствие нормам безопасности 44
• Условия работы и хранения 44
• Scsi интерфейс 45
• Сканер можно инициализировать вернуть к фиксированному набору состояний условий и установок параметров следующими способами 46
• Способы инициализации 46
• Технические характеристики а 6 46
• Аддитивные основные цвета additive primary colors 47
• Байт byte 47
• Бит bit 47
• Бит пиксел bit pixel 47
• Выкрываемый цвет dropout color 47
• Глоссарий 47
• Гирляндная цепь daisy chain 48
• Двухуровневые данные bi level data 48
• Документ document 48
• Идентификационные номера scsi scsi id 48
• Интерфейс interface 48
• Интерфейс scsi scsi 48
• Исходное положение home position 49
• Каретка carriage 49
• Кластеризация dithering 49
• Код esc i 49
• Код esc p 49
• Коррекция тона tone correction 49
• Коррекция цвета color correction 49
• Кривая тоновоспроизведения tone curve 50
• Монохромный monochrome 50
• Основные цвета primary colors 50
• Пиксел pixel 50
• Порог threshold 50
• Порт 50
• Постраничная последовательность page sequence 51
• Построчная последовательность line sequence 51
• Простые двухуровневые данные plain bi level 51
• Разрешение resolution 51
• Растрирование полутонов halftoning 51
• Умолчанию default 51
• Серая шкала grayscale 52
• Сканирование scan 52
• Сканируемая область scanning area 52
• Струйный принтер ink jet printer 52
• Субтрактивные основные цвета subtractive primary colors 52
• Терминатор terminator 52
• Точек на дюйм тнд dpi 53
• Ударно матричный принтер impact dot printer 53
• Формирователь изображения image setter 53
• Цветоделение color separation 53
• Яркость brightness 53
• Предметный указатель 54

Похожие устройства

• Apple iPod Touch Инструкция по эксплуатации
• Legrand 695822 3x2К+З 3м Инструкция по эксплуатации
• Alpicair ACMI-80VRDC1 Инструкция по эксплуатации
• Epson GT-7000 Инструкция по эксплуатации
• Daewoo Electronics RC-3000S Инструкция по эксплуатации
• Legrand 695827 4X2К+З 3м Инструкция по эксплуатации
• Alpicair ACMI-71VRDC1 Инструкция по эксплуатации
• Thomas Power Pack 1630SE Инструкция по эксплуатации
• Epson GT-8000 Инструкция по эксплуатации
• Alpicair ACMI-63VRDC1 Инструкция по эксплуатации
• BBK AV110T Инструкция по эксплуатации
• Epson GT-8500 Инструкция по эксплуатации
• Legrand 695843 4X2К+З 3м Safe Control Инструкция по эксплуатации
• Alpicair ACMI-56VRDC1 Инструкция по эксплуатации
• Zanussi FLS 552 C Инструкция по эксплуатации
• Epson GT-9000 Инструкция по эксплуатации
• Pilot LR-850 Инструкция по эксплуатации
• Soundmax SM-LCD715 Инструкция по эксплуатации
• Alpicair ACMI-50VRDC1 Инструкция по эксплуатации
• Epson GT-9500 Инструкция по эксплуатации

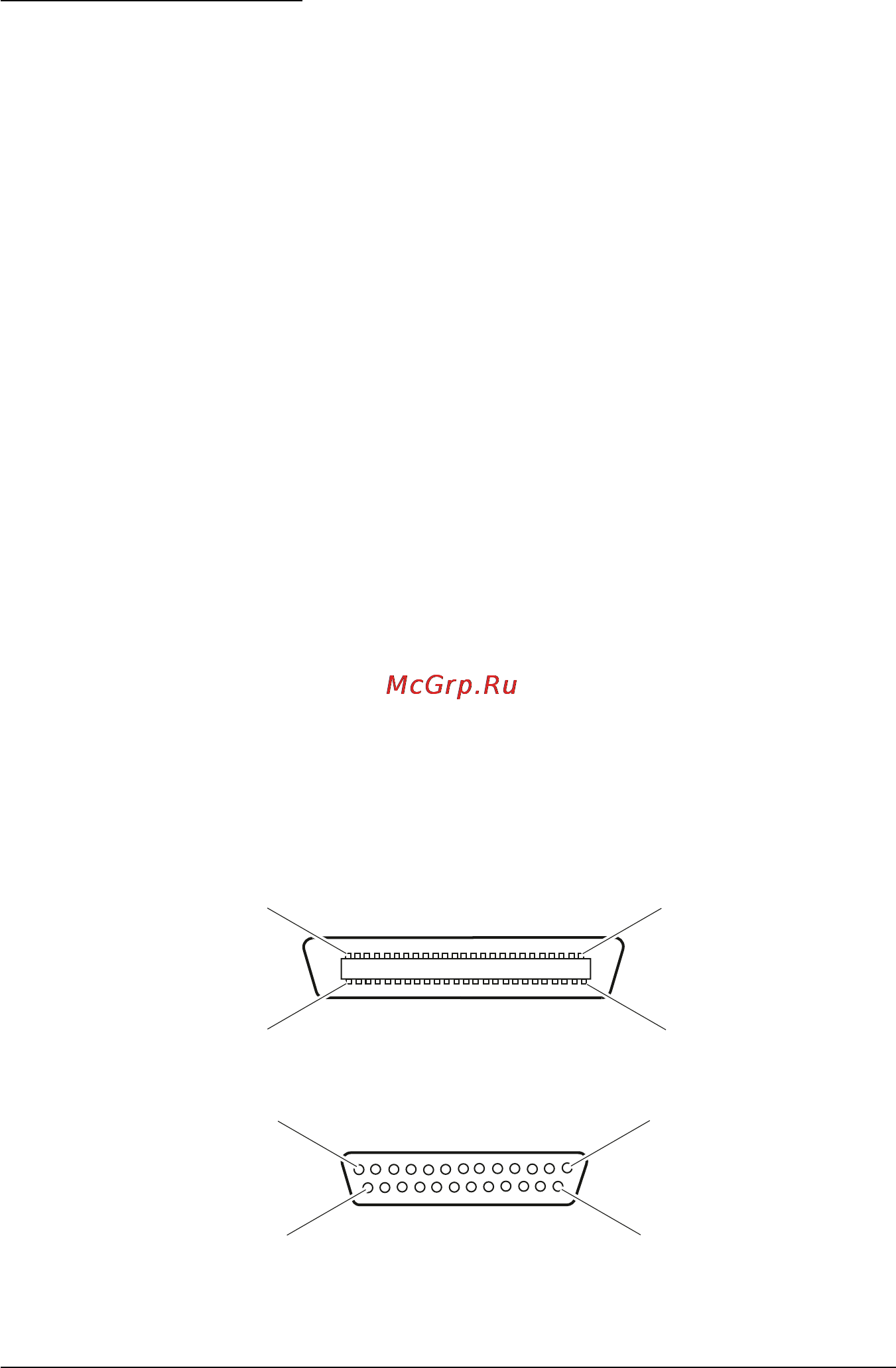

SCSI интерфейс Тип интерфейса ANSI X3T9 2 375R Модификация 10L SCSI Поддерживаемые функции Сигнал BUS FREE Сигнал ARBITRATION Сигнал SELECTION RESELECTION Сигнал COMMAND За логическим блоком закреплен номер 0 и функция командного звена не поддерживается Сигнал DATA Сигнал DATA IN Сигнал DATA OUT Сигнал STATUS Сигнал MESSAGE Сигнал MESSAGE IN Сигнал MESSAGE OUT Состояние ATTENTION Состояние RESET Логический уровень сигнала TTL co вмести мый Электротехнический стандарт ANSI X3T9 2 375R Модификация 10L SCSI Идентификационные номера Выбор от 0 до 7 Терминатор Внутренний терминатор с выбором состояний включено выключено Тип разъемов 25 50 контактные соединители Схема расположения контактов у разъемов 50 контактный 25 контактный Технические характеристики А 5
