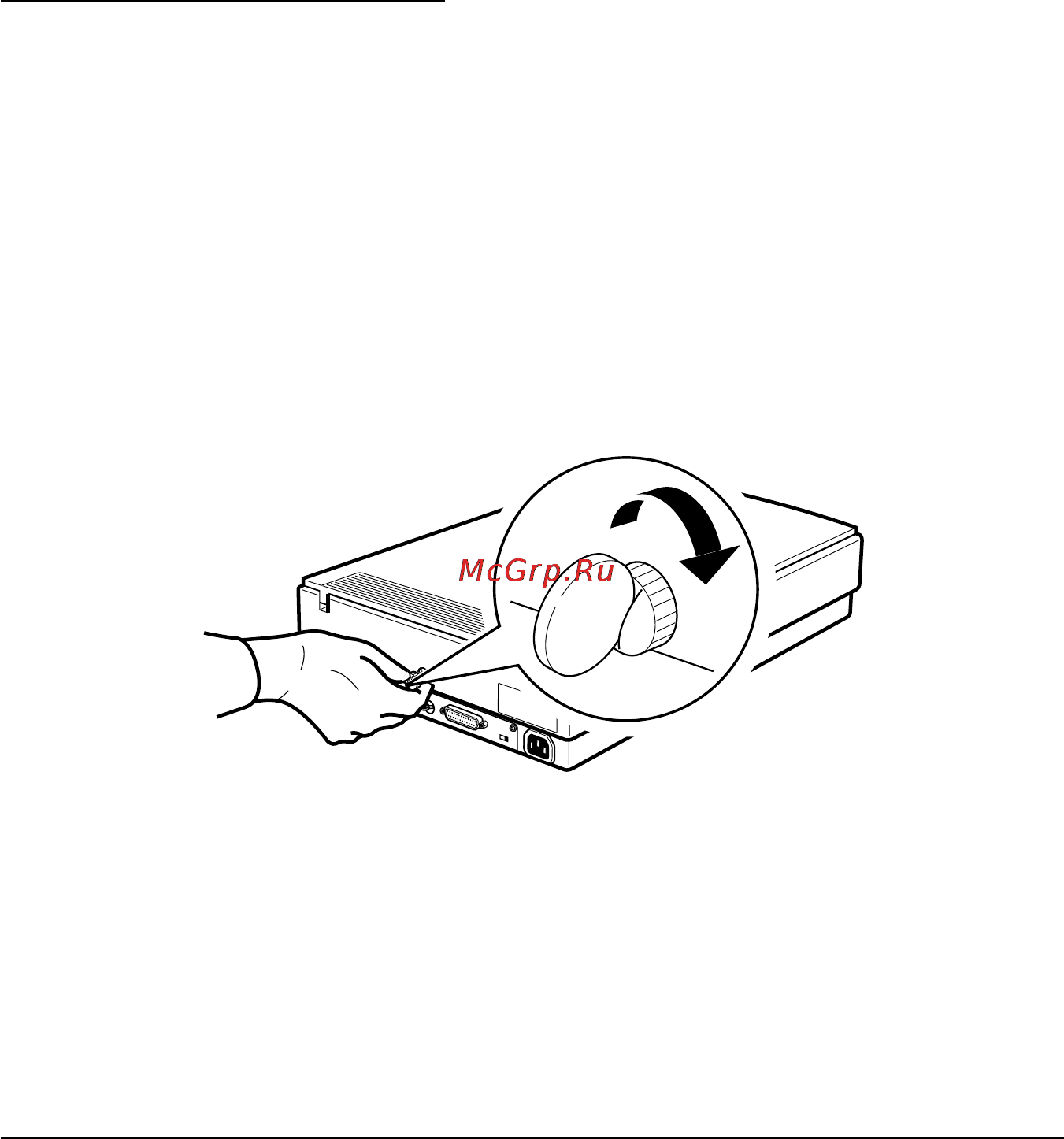

Замена люминесцентных ламп Со временем яркость люминесцентных ламп снижается При разрушении ламп или при их слишком тусклом свечении не позволяющем сканеру нормально работать сканер останавливается а индикаторы READY Готов и ERROR Ошибка начинают мигать В этом случае необходимо заменить ламповый блок Свяжитесь со своим торговым агентом и получите от него подробную информацию Предостережение Никогда не вскрывайте корпус сканера Если вы решили что сканер требует ремонта или регулировок свяжитесь со своим торговым агентом Перевозка сканера Перед перевозкой сканера на большие расстояния или передачей его на склад для длительного хранения зафиксируйте каретку следующим образом 1 Включите сканер и подождите пока каретка не займет исходное у шарниров крышки положение Затем выключите сканер 2 Выньте винт транспортной фиксации из сохранного отверстия с надписью STOCK и верните его в центральное резьбовое отверстие Примечание При поломке сканера его каретка может не возвращаться автоматически в исходное положение Тогда приподнимите сканер за переднюю часть и удерживайте его в вертикальном положении пока каретка не опустится в исходное положение После этого выполните шаг 2 описанный выше для стопорения каретки Техобслуживание и устранение неполадок 3 3
