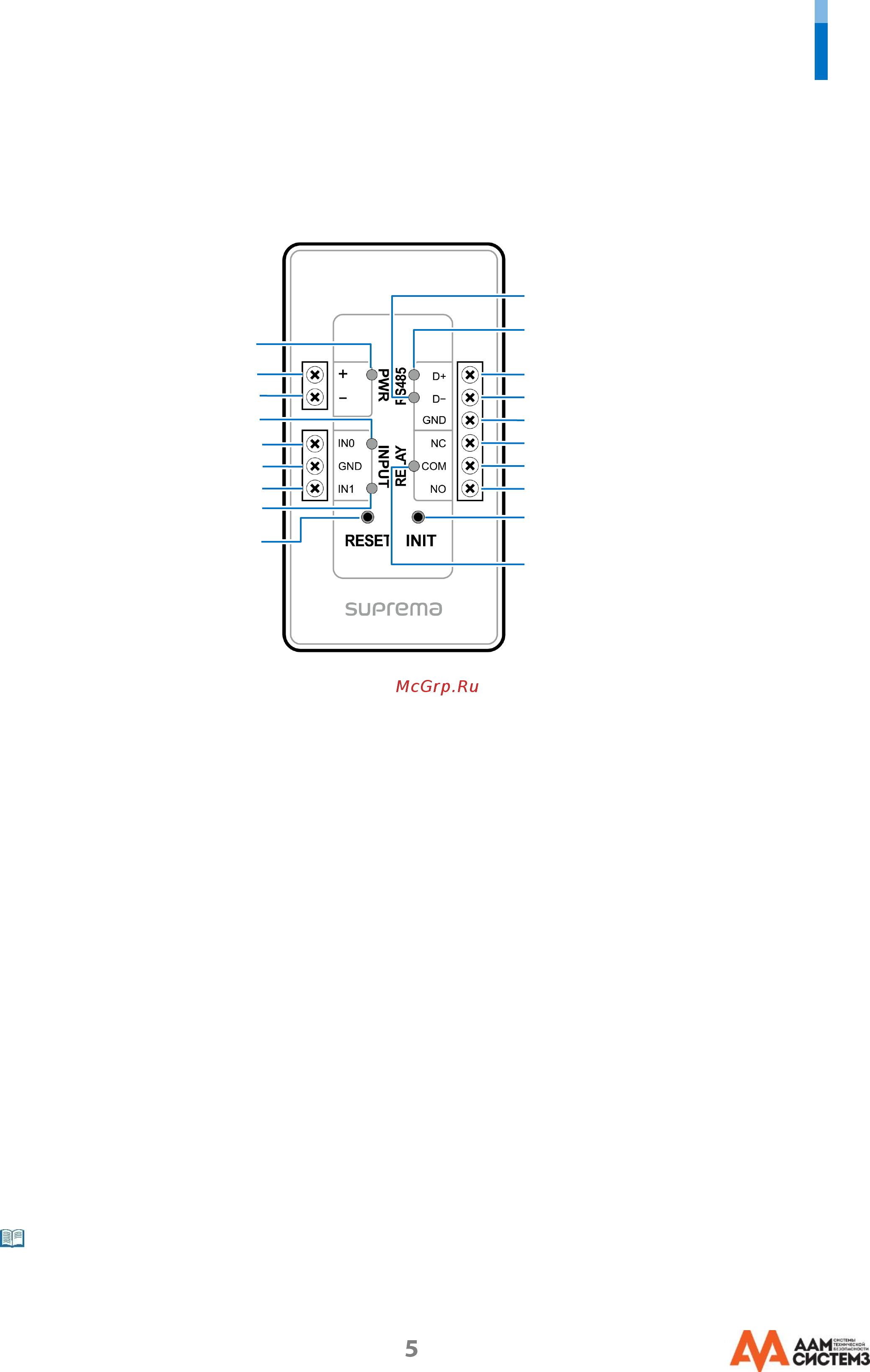

Лицевая сторона
Нажмите на кнопку инициализации для того, чтобы прекратить работу с устройством и подключить Secure I/O 2 к другому устройству.
RS-485 GND
Общий контакт выхода реле
Кнопка инициализации
Индикатор состояния для RS-485 D- (TRX-)
RS-485 D+ (TRX+)
Нормально замкнутый выход реле
Нормально открытый выход реле
Индикатор состояния реле
Индикатор состояния для RS-485 D+
(TRX+)
RS-485 D- (TRX-)
Индикатор питания
Питаниеr
GND
Индикатор состояния входа IN 1
Вход IN 1+
GND для входов IN1/In2
Вход IN 2+
Индикатор состояния входа IN 2
2
Кнопка сброса
Примечание
