Suprema Secure I/O 2 [8/13] Электрические подключения

Электрические подключения

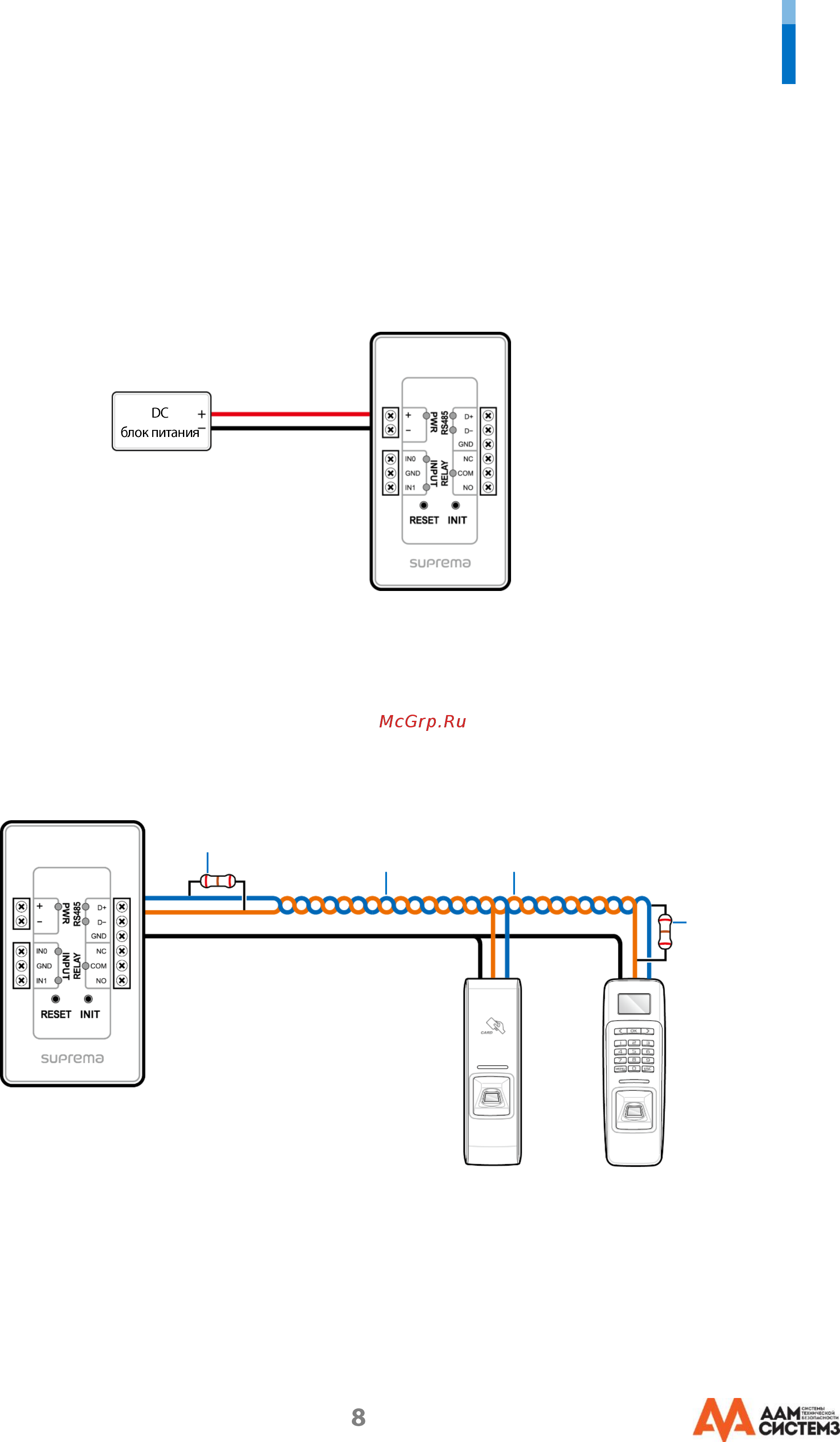

Подключение питания

• Не используйте питание контроллера доступа.

• Если используется питание от других устройств, оно должно обеспечивать 9-18 В и минимум 500 мА.

• При использовании адаптера питания он должен иметь сертификацию IEC / EN 60950-1.

RS-485

 Для интерфейса RS-485 необходимо использовать кабель типа витая пара сечением AWG24, максимальная длина - 1.2 км.

 Подключите согласующий резистор (120 Ом) к обоим концам шлейфа RS-485. Резистор должен быть установлен на обоих конца

шлейфа. Если резистор будет установлен в середине шлейфа, то это приведет к ухудшению связи по интерфейсу RS-485.

RS-485 TRX-

RS-485 TRX+

GND

Контроллер доступа

Оконечный резистор (120 Ом)

Оконечный

резистор

(120 Ом)
