Unpacking
• Unpacking
- Unpack the device carefully
- Any damage should be notified immediately to the shipping
agent (post oce, railway network or transport company)
• Scope of delivery
- RET control-visc heated magnetic stirrer
- Power supply cable
- Operating instructions
- Screwdriver (safety circuit)
- USB cable
Correct use
Assembling the support rod
Note:
When using bath attachments with a diameter over 180 mm,
please use support rod in conjunc-
tion with an extension. (See “Ac-
cessories”)
• Use
- for mixing and/or heating liquids.
• Area of use (only indoors)
- laboratories - schools
- pharmacies - universities
The device is suitable for use in all areas apart from domestic areas
and areas directly connected to a low-voltage supply which also
serves domestic areas.
The safety of the user cannot be guaranteed if the device is used
in conjunction with accessories which are not supplied or recom-
mended by the manufacturer, if the device is used contrary to the
intended purpose against the manufacturer’s instructions or if the
device itself or PCB has been subjected to modifications by third
parties.

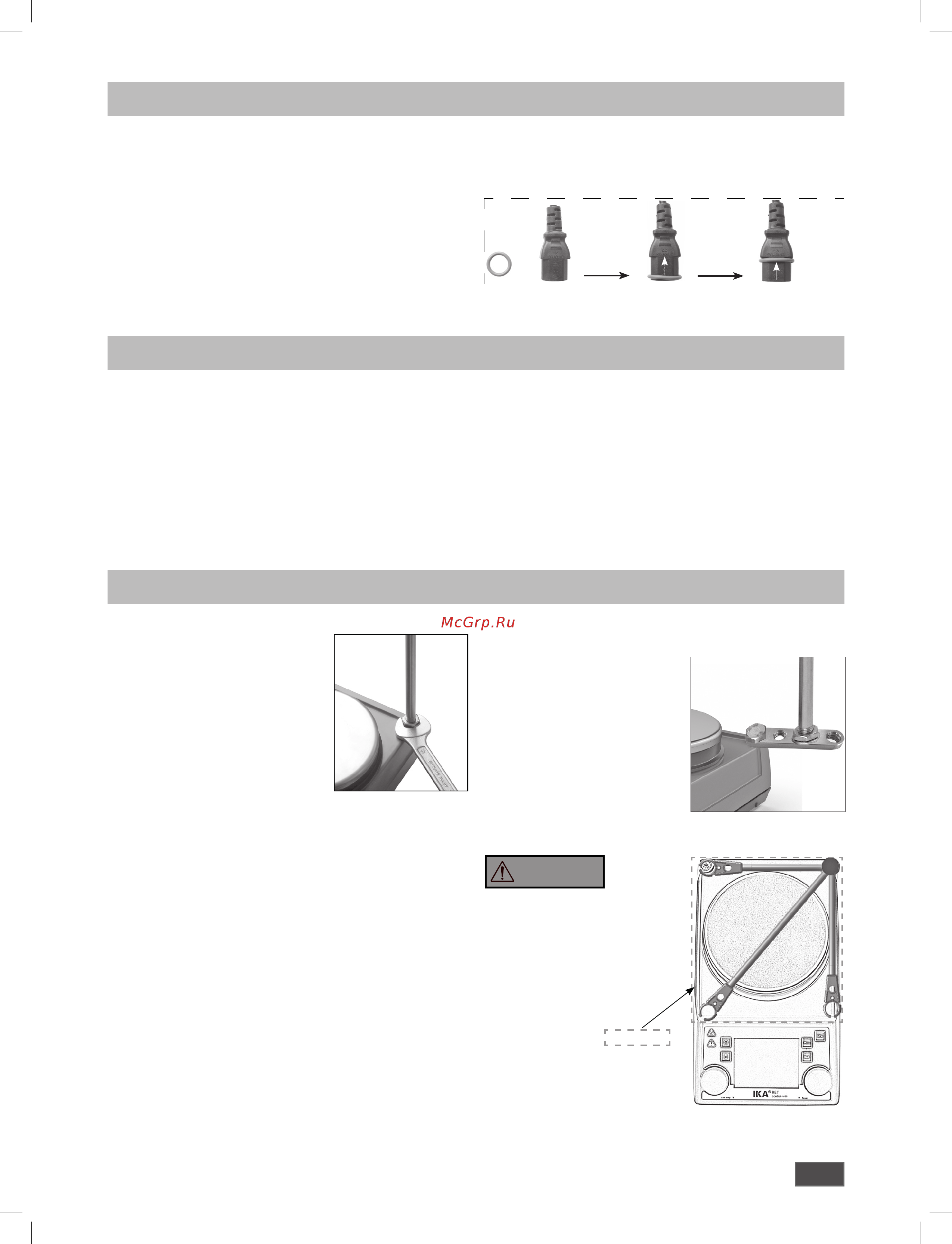

• Remove the threaded plug (P)
• Remove the protective cap from the
support rod
• Place the washer between the hous-
ing and the nut
• Screw in the support rod manually
until it cannot be tightened further
• Tighten the nut using an SW17 open-
end spanner
• Assemble the accessories using a
cross sleeve
- Protective cover: H 104
- Magnetic stirring bar: IKAFLON 30 and 40 mm
- Temperature sensor: PT 100.70
- O Ring
Please slide the O-Ring on the power cord plug to avoid ingress of
water into the connector.
O-Ring
Risk of tipping!
Make sure that the center of mass
of the attached device does not
protrude over the safe area indicat-
ed with a dotted rectangle.
safe area
DANGER
