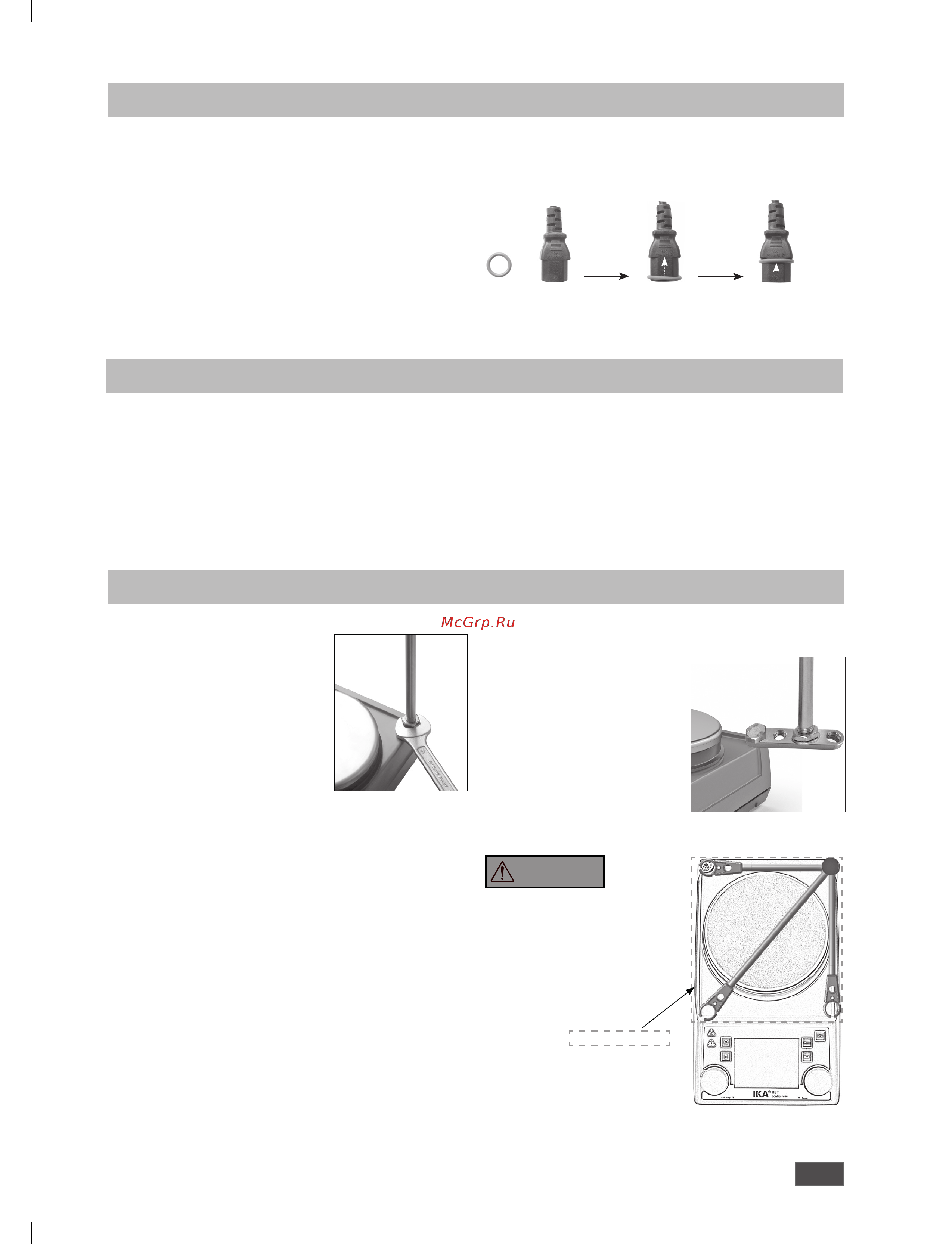

Montage des Stativstabes
Hinweis:
Beim Verwenden von Badbefestigungsteilen mit einem Durchmess-
er von über 180 mm ist eine Stütz-
stange mit einer Verlängerung zu
verwenden (siehe „Zubehör“).
• Gewindestopfen (P) entfernen
• Schutzkappe von Stativstab abziehen
• Unterlegscheibe zwischen Gehäuse
und Mutter legen
• Stativstab von Hand bis zum An-
schlag einschrauben
• Mutter mit einem Gabelschlüssel
SW17 anziehen
• Zubehör mit Kreuzmuffen montieren
Kippgefahr!
Der Massenschwerpunkt des ang-
eschlossenen Geräts darf nicht über
den durch ein gepunktetes Rech-
teck gekennzeichneten sicheren Be-
reich hinausragen.
Sicherer Bereich
GEFAHR
Auspacken
• Auspacken
- Packen Sie das Gerät vorsichtig aus
- Nehmen Sie bei Beschädigungen sofort den
Tatbestand auf (Post, Bahn oder Spedition)
• Lieferumfang
- Beheizbarer Magnetrührer RET control-visc
- Netzkabel
- Betriebsanleitung
- Schraubendreher (Sicherheitskreis)
- USB Kabel
Bestimmungsgemäßer Gebrauch
• Verwendung
- zum Mischen und / oder Erhitzen von Flüssigkeiten.
• Verwendungsgebiet (nur im Innenbereich)
- Laboratorien - Schulen
- Apotheken - Universitäten
Das Gerät ist für den Gebrauch in allen Bereichen, außer dem
Wohnbereich und Bereichen, die direkt an ein Niederspannungs-
Versorgungsnetz, das auch Wohnbezirke versorgt, geeignet.
Der Schutz für den Benutzer ist nicht mehr gewährleistet, wenn
das Gerät mit Zubehör betrieben wird, welches nicht vom Herstel-
ler geliefert oder empfohlen wird oder wenn das Gerät in nicht
bestimmungsgemäßem Gebrauch entgegen der Herstellervorgabe
betrieben wird oder wenn Veränderungen an Gerät oder Leiter-
platte durch Dritte vorgenommen werden.
Schieben Sie den O-Ring auf das Netzkabel, um ein Eindringen von
Wasser (in den Stecker) zu vermeiden.
O-Ring
- Schutzhaube H 104
- Magnetstäbchen IKAFLON 30 und 40 mm
- Temperatursensor PT 100.70
- O-Ring
