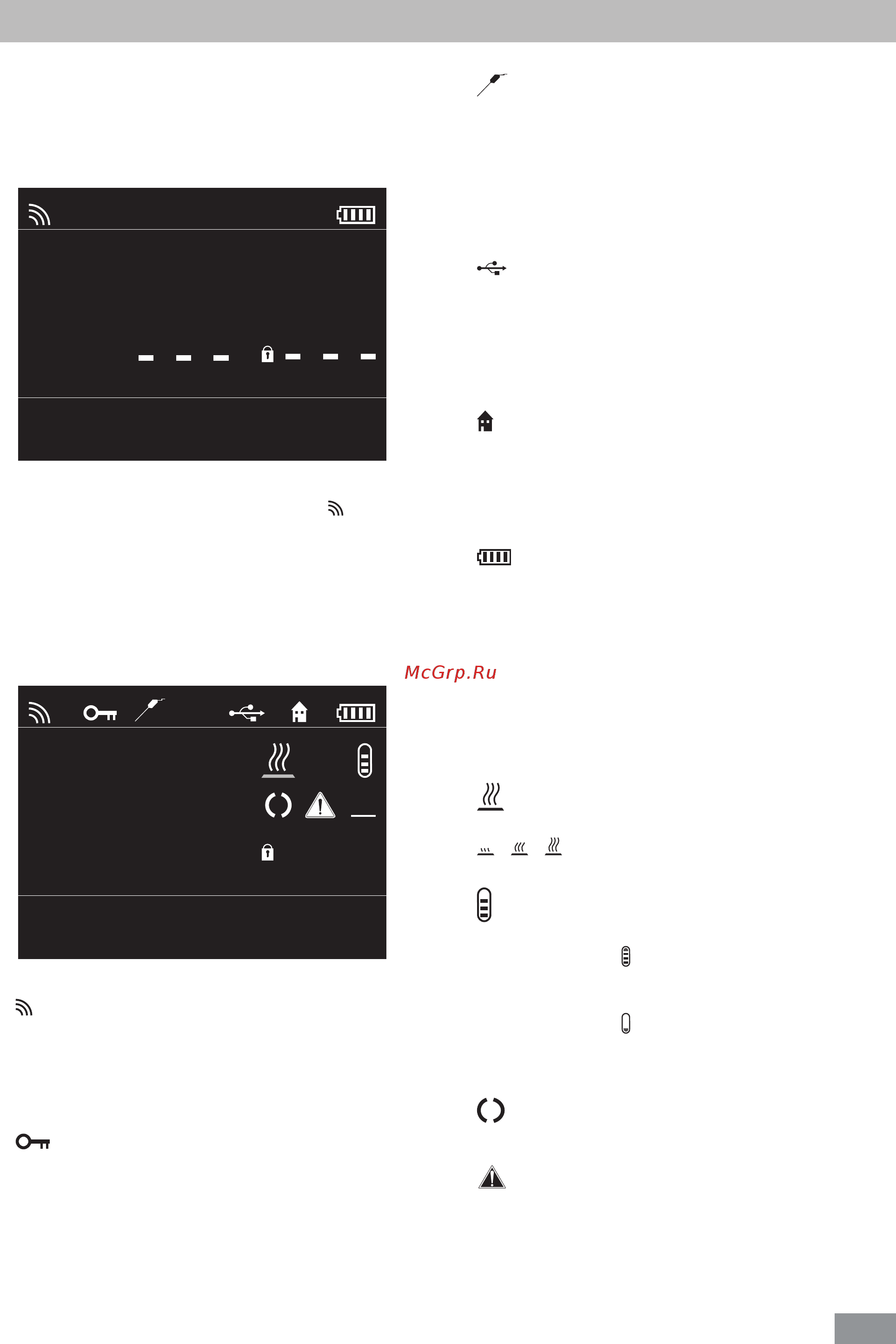

Работа с Wireless Controller (WiCo)
• Рабочий экран на момент поставки:
После включения WiCo на несколько секунд появ-
ляется стартово-информационный экран (см� раз-
дел «Ввод в эксплуатацию»)� Затем на дисплее ав-
томатически появляется следующий рабочий экран�
Fig. 22
Примечание. Символ беспроводной связи по-
является только при включенной station�
• Пояснение символов рабочего экрана.
Отображаемые символы изменяются в зависимости
от состояния и настроек пульта WiCo и station� На
приведенной далее иллюстрации показаны важней-
шие символы рабочего экрана�
Fig. 23
Bluetooth
®
.
Этот символ означает, что station и пульт WiCo об-
мениваются данными через интерфейс Bluetooth
®
�
Символ гаснет, когда обмен данными через Bluetooth
®
не происходит�
Ключ:
Этот символ означает, что управление пультом
WiCo с помощью клавиш и вращающейся ручки
блокировано�
Символ гаснет, когда блокировка функции снимает-
ся повторным нажатием клавиши «ключ»�
Датчик температуры.
Этот значок появляется, если подключен внешний
датчик температуры�
A Режим работы.
Этот символ обозначает текущий выбранный режим
работы (A, B, C)�
USB.
Этот значок означает, что осуществляется обмен
данными между WiCo и station по USB-кабелю или
с помощью этого кабеля выполняется зарядка акку-
мулятора� Значок исчезает, как только разрывается
USB-соединение между WiCo и station�
Дом.
Этот значок означает, что WiCo находится на
station и обменивается данными со station с помо-
щью контактов� Значок исчезает при снятии WiCo
со station�
Аккумуляторная батарея (аккумулятор):
Этот символ показывает состояние заряда аккуму-
ляторной батареи RB 1 в пульте WiCo�
Символ состояния заряда появляется, когда пульт
WiCo
- подключен с помощью кабеля USB к ПК
- подключен с помощью кабеля USB к station
- подключен с помощью кабеля USB к блоку питания
OS 1.0
- подключен с помощью контактов зарядки к station�
Нагрев.
Этот значок означает, что включен нагрев�
— эта последовательность означает, что
нагрев выполняется прямо сейчас�
Уровень жидкости.
Этот значок показывает уровень жидкости�
Красный символ означает, что текущий уровень
жидкости выше максимального� Необходимо слить
лишнюю жидкость�
Красный символ означает, что текущий уровень
жидкости ниже минимального� В этом случае необ-
ходимо добавить жидкость в прибор�
Насос.
Этот значок показывает, что включен насос�
Предупреждение.
Этот значок показывает, что есть активное пред-
упреждение�
A
0.00
int °C
ext °C
int 5.00
1000
Устан °C
Кол-во об
Safe Temp °C
A
200.00
int °C
ext °C
int
250.00
1000
Устан °C Кол-во об
Safe Temp °C
PC
200.00
260
