16
PC
Управление с ПК:
Этот значок означает, что к компьютеру подключе-
на либо station, либо WiCo, и управление осущест-
вляется с этого компьютера�
PR
Программное управление:
Этот значок показывает, что управление WiCo осу-
ществляется с помощью программы (см� раздел
«Программы»)�

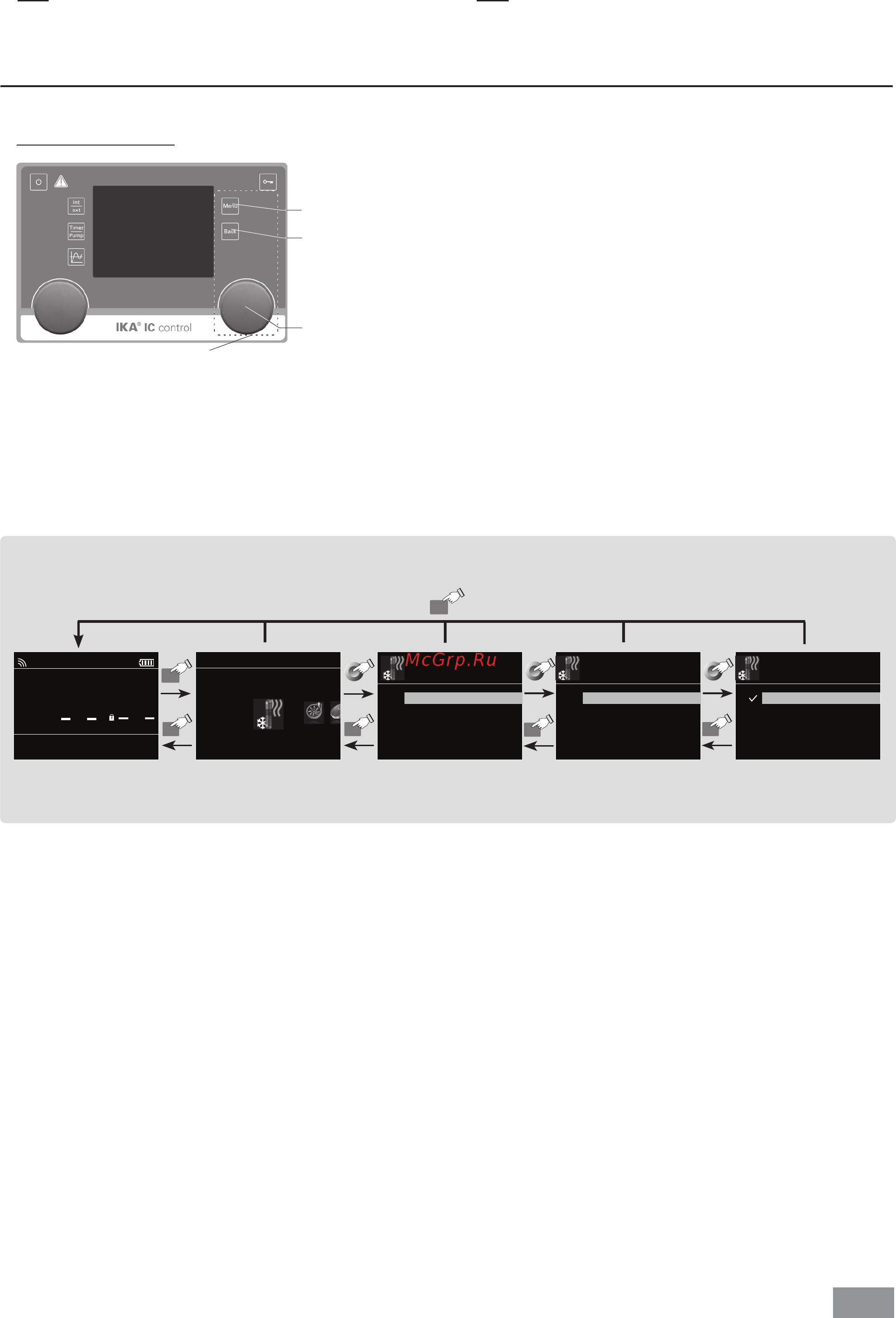

• Навигация и структура меню:
Навигация по меню
Нажмите клавишу «Menu» (M)�
Выбор меню осуществляется вращением поворотно-нажимной руч-
ки (J) вправо или влево�
Открытие пункта меню осуществляется нажатием поворотно-на-
жимной ручки (J)�
Для выбора определенного пункта меню и изменения параметра по-
верните поворотно-нажимную ручку (
J
)�
Для перехода к подпунктам, активации и деактивации настроек или под-
тверждения настроек («OK») нажмите поворотно-нажимную ручку (J)�
Для отмены настройки или возврата к предыдущему пункту меню
нажмите клавишу «Back» (N)�
Нажмите клавишу «Menu» (M), чтобы вернуться непосредственно на
рабочий экран�
Органы управления для
навигации по меню
J
M
N
Fig. 24
Fig. 25
Примечание. Если включена функция поддержания температуры или насос, меню заблокировано� Выбран-
ный пункт меню отображается на дисплее на желтом фоне� Если пункт меню активен, возле него отображается
галочка (√)�
Menu
A
0.00
int °C
ext °C
int 5.00 1000
Устан °C Кол-во об
Safe Temp °C
ВЫДЕРЖКА
Выдержка
Управление
Пределы
Датчик температуры
> Выдержка
Управление
Режим управления
Параметр управления
Жидкости
>
Выдержка
>
Управление
Режим управления
Внутренний (внутр.)
Внешний (внешн.)
Menu
Back
BackBack
МЕНЮ
Back
Примечание. При нажатии клавиши «Menu» (M) система возвращается непосредственно к рабочему экрану�
При нажатии клавиши «Back» (N) система возвращается к предыдущему экрану�
Навигация по меню: Нажмите клавишу «Menu» (M) и поворачивайте и нажимайте вращающуюся/нажимную ручку (J)�
Нажмите клавишу «Back» (N) или клавишу «Menu» (U)�
