5
РАЗМЕЩЕНИЕ УСТРОЙСТВА
Установите усилитель на горизонтальную, твердую поверхность.
Избегайте установки аппарата на прямом солнечном свете или
вблизи источника тепла или влаги.
Не устанавливайте аппарат на усилители мощности или другие ис
точники тепла.
Обеспечьте необходимую вентиляцию.
В P7 для охлаждения используется вентилятор с переменной скоро
стью вращения. При установке аппарата в замкнутом пространстве,
например, в книжном шкафу, стойке для аппаратуры или стеллаже,
убедитесь в наличии достаточного пространства для обеспечения
потока воздуха через вентиляционные отверстия и охлаждения уси
лителя: Недостаточная вентиляция корпуса может вызвать отключе
ние Р7 изза тепловой перегрузки.
При нормальной работе корпус усилителя должен быть теплым.
Убедитесь, что стойка для аппаратуры способна выдерживать вес
аппарата в 31 кг.
СОЕДИНЕНИЕ С
ПРЕДВАРИТЕЛЬНЫМ УСИЛИТЕЛЕМ
АНАЛОГОВЫЕ ЗВУКОВЫЕ ВХОДЫ
Обязательно соедините выходы предварительного усилителя с модулем
усилителя мощности соответствующего канала, например, соедините
выход левого канала объемного звучания с модулем, усиливающим сиг
нал для левого громкоговорителя объемного звучания.
Модули усиления мощности всех каналов идентичны, однако мы реко
мендуем Вам осуществлять соединения в соответствии с обозначения

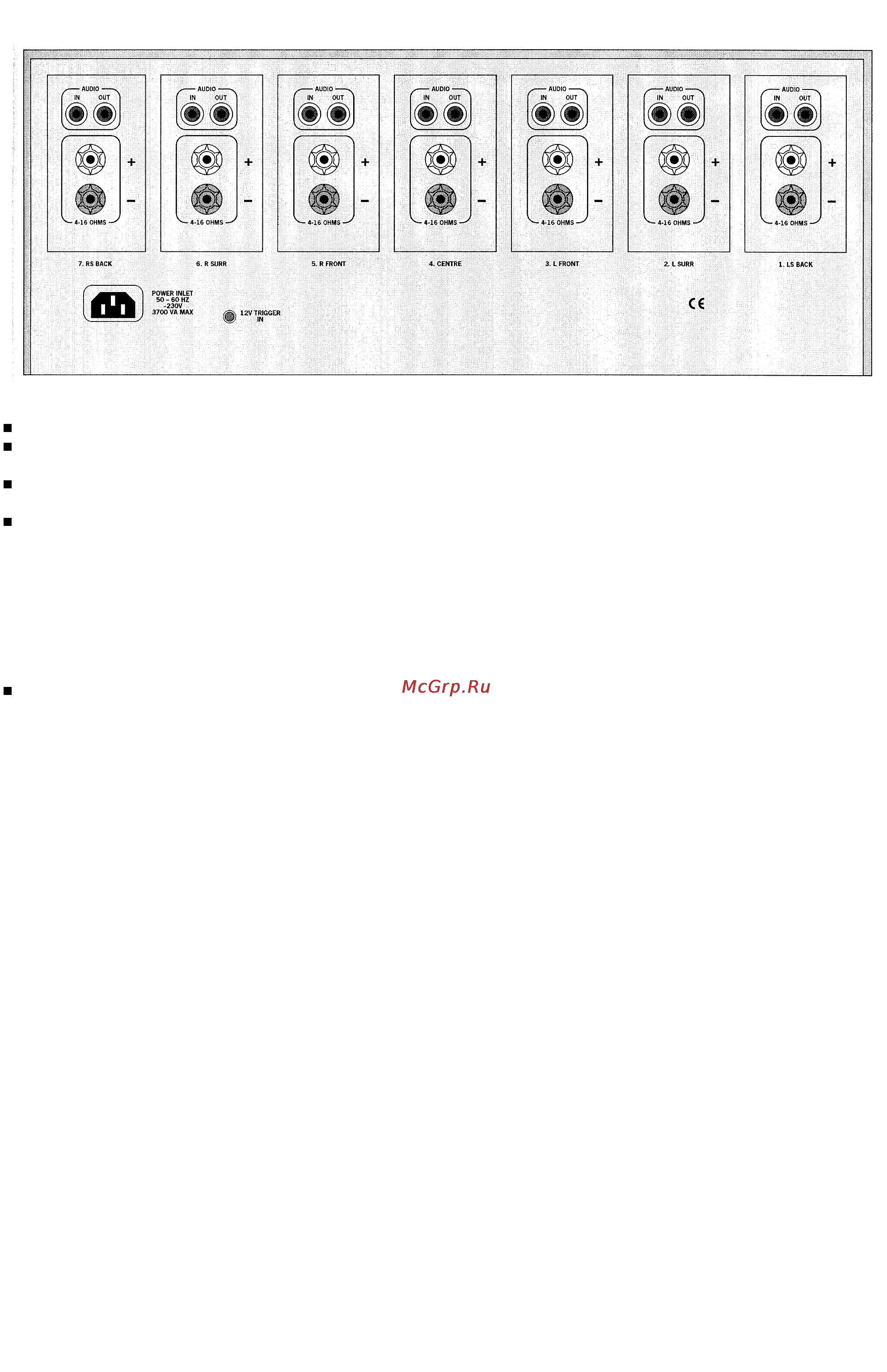

ми на задней панели, так как усилительные модули демпфированы по
парно. Изза особенностей схемотехники источников питания Р7, Вам
необходимо правильно подсоединить входной сигнал и громкоговори
тель к рекомендуемому каналу, в противном случае стереофоническая
звуковая картина левого/правого каналов не будет оптимальной.
Выходы предварительного усилителя должны быть соединены с входа
ми «AUDIO IN» на Р7. Постарайтесь заметить, какой из каналов предва
рительного усилителя подсоединен к какому модулю усиления, чтобы
затем к соответствующему модулю будет подсоединен необходимый
громкоговоритель, и таким образом достигается соответствие между
усилительными модулями и каналами.
При желании использования четырех модулей для раздельного усиле
ния сигнала для пары двухполосных громкоговорителей, или при необ
ходимости раздельного усиления при помощи другого усилителя мощ
ности, можно снять сигнал с гнезда «AUDIO OUT» [Выход звукового сиг
нала] соответствующего модуля и подать его на дополнительные моду
ли усиления. Данный сигнал усиливается первым модулем, но одновре
менно поступает и на второй модуль, таким образом, оба модуля могут
осуществлять раздельное усиление сигнала для двухполосного громко
говорителя.
ВХОД ТРИГГЕРА 12В
При наличии на предусилителе 12Вольтового выхода триггера, он мо
жет быть соединен со входом «12V TRIGGER IN» при помощи гнезда 3.5
мм. Это даст возможность дистанционно включать Р7 от предваритель
ного усилителя.
Обратите внимание, что вход триггера работает только при отжатой
кнопке управления питанием на передней панели.
Установка
