6
Правый тыловой
объемного зву
чания
Правый объ
емного звуча
ния
Правый
фронталь
ный
Цент
ральный
Левый
фронталь
ный
Левый объ
емного зву
чания
Левый тыловой объ
емного звучания
Выходы многоканального предварительного усилителя (например, AV8)
Усилитель мощности «Arcam P7»

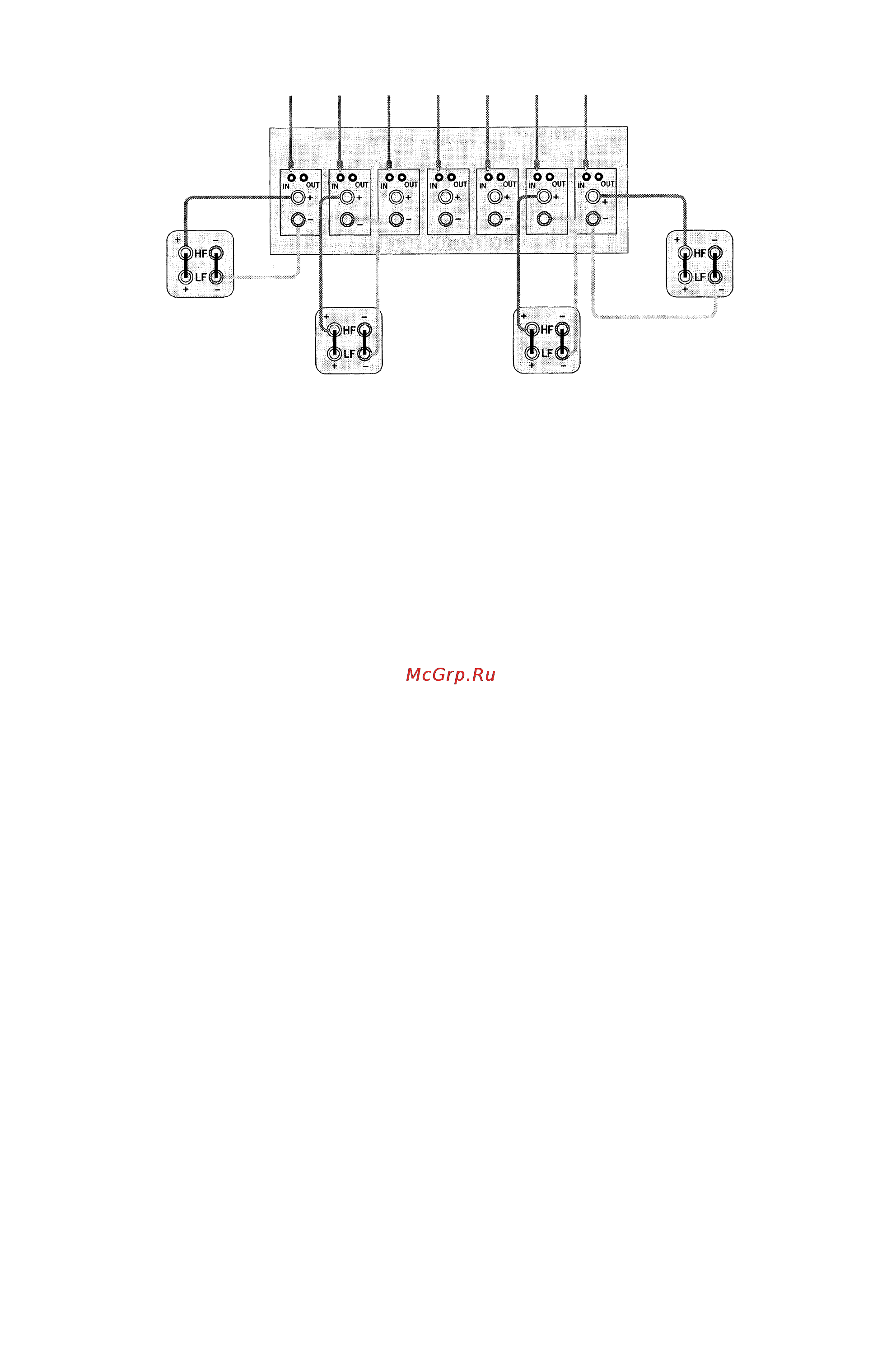

Основная схема электрического соединения громкоговорите
лей (три канала не показаны для упрощения)
и т.п.
СОЕДИНЕНИЕ С ГРОМКОГОВОРИТЕЛЯМИ
Громкоговорители должны быть соединены с зажимами для подключе
ния громкоговорителей в соответствии с входными сигналами. Другими
словами, громкоговоритель центрального канала должен быть соединен
с модулем, на который подается сигнал центрального канала, и так да
лее для всех каналов.
Как и во всех соединениях громкоговорителей убедитесь, что при под
ключении громкоговорителей соблюдена полярность (т.е. красный (+) к
красному; черный () к черному).
При раздельном подключении или раздельном усилении Ваших двухпо
лосных громкоговорителей, обратитесь к разделу в конце данного
Справочного руководства. Если Вы не уверены относительно способа
соединения Вашей системы или желаете получить совет по раздельно
му усилению, пожалуйста, обратитесь к Вашему торговому представи
телю компании Arcam.
СОЕДИНЕНИЕ С ИСТОЧНИКОМ ЭЛЕКТРОПИТАНИЯ
НЕПРАВИЛЬНЫЙ ШТЕПСЕЛЬ?
Убедитесь, что вилка шнура электропитания, входящего в комплект ап
парата, подходит к электророзетке, а напряжение сети электропитания
соответствует установленному напряжению (110В, 115 В или 230В),
указанному на задней панели данного аппарата.
Если напряжение Вашей сети переменного тока или сетевой штепсель
отличны, обратитесь к Вашему торговому представителю компании
Arcam или в службу поддержки потребителя по телефону +44 (0) 1223
203203
ШНУР ЭЛЕКТРОПИТАНИЯ
Данный аппарат обычно поставляется с литым сетевым штепселем, ус
тановленным на шнуре. Если по какимлибо причинам его необходимо
заменить, он немедленно должен быть утилизирован безопасным спо
собом, так как при подключении к сети электропитания он может при
вести к поражению электрическим током. При необходимости приобре
тения нового сетевого шнура, обратитесь к Вашему торговому предста
вителю компании Arcam.
ПОДКЛЮЧЕНИЕ К СЕТИ ЭЛЕКТРОПИТАНИЯ
Установите штепсель входящего в комплект поставки аппарата шнура
электропитания (разъем сильноточной линии стандарта IEC) в гнездо
«POWER INLET» [Вход электропитания] на задней части аппарата. Убе
дитесь, что он вставлен плотно.
P7 сконструирован таким образом, чтобы стандартный шнур электропи
тания (который имеет недостаточную характеристику по току) не мог
быть подсоединен к P7. Можно подсоединить только сильноточный си
ловой кабель.
Установите штепсель на другом конце шнура в розетку электропитания.
