8
ПЕРЕД НАЧАЛОМ РАБОТЫ
ВНИМАНИЕ: Не выполняйте никаких соединений к Вашему усилителю,
когда он включен или подсоединен к сети переменного тока.
Пожалуйста, внимательно проверьте все соединения перед включени
ем, убедитесь, что неизолированные провода или кабели не касаются
усилителя в непредусмотренных местах (что может вызывать короткое
замыкание), а положительные (+) провода соединены с положительны
ми, и отрицательные () с отрицательными клеммами.
Перед выполнением следующих операций убедитесь, что регулятор
уровня громкости на вашем усилителе установлен на минимум.
РАЗДЕЛЬНОЕ ПОДКЛЮЧЕНИЕ
ПОЛОС ГРОМКОГОВОРИТЕЛЕЙ
Раздельное подключение полос громкоговорителей улучшает звучание
Вашей системы, так как при этом токи сигналов высокой и низкой час
тот подаются на динамики громкоговорителя по отдельным проводам.
Это исключает искажения сигнала, возникающие при взаимодействии
высокочастотных и низкочастотных токов при подключении одним сиг
нальным проводом, как в традиционных звукоусиливающих системах.
Вам понадобятся:
Громкоговорители с четырьмя входными клеммами каждый: на них бу
дет маркировка HF [ВЧ] (Высокая частота + и ) и LF [НЧ] (Низкая час
тота + и ).
Кабели громкоговорителей – по две пары проводов на каждый громко
говоритель (которые могут быть соединены со стороны усилителя, если
Ваш усилитель оснащен только одной парой выходов на канал, как в
случае с P7). Или, это может быть специально подготовленный Вашим
торговым представителем жгут проводов одной длины, предназначен
ный для раздельного подключения полос громкоговорителя.
Осуществление раздельного
подключения полос громкоговорителей
1. Удалите клеммные перемычки на задних панелях Ваших громкого
ворителей
ПРИМЕЧАНИЕ: Если не удалить перемычки на клеммах громкого
ворителей, громкоговорители будут с общим подключением полос!
2. Подсоедините провода, как показано на нижеприведенной схеме,
соблюдая правильную полярность всех соединений.
Раздельное подключение и раздельное усиление полос громкоговорителей
РАЗДЕЛЬНОЕ УСИЛЕНИЕ ПОЛОС ГРОМКОГОВОРИM
ТЕЛЕЙ ВАШЕЙ СИСТЕМЫ
Звучание Вашей системы даже при раздельном подключении полос
громкоговорителей может быть улучшено при применении раздельного
усиления полос, в основе которого лежит усиление сигнала для каждо
го динамика громкоговорителя отдельным усилительным модулем.
Для осуществления раздельного усиления полос, соедините выходные
клеммы одного из усилительных модулей с одной из пар клемм на
громкоговорителе. Соедините другой модуль, или один каналов усили
теля мощности, с другой парой клемм громкоговорителя. Таким обра
зом, к этому громкоговорителю будут подсоединены два канала усили
теля; один для низких частот, и другой для высоких частот.
Убедитесь, что во всех случаях положительные клеммы громкоговори
телей соединены с положительными (красными) клеммами усилителя, и
аналогично для отрицательных (черных) клемм.
ПРИМЕЧАНИЕ: Для осуществления раздельного усиления полос Ва
ших громкоговорителей, они должны быть оснащены положительными
и отрицательными входными клеммами как высокочастотного (HF), так
и низкочастотного (LF) динамика. Если Ваши динами оснащены раз
дельными входами, убедитесь, что перемычки между клеммами HF и LF
удалены.
Монтаж системы с раздельным усилением полос
1. Удалите клеммные перемычки на задних панелях Ваших громкого
ворителей
ВНИМАНИЕ: Данная операция очень важна, так как в противном
случае может произойти повреждение вашего усилителя, на кото
рое не распространяются гарантийные обязательства.
2. Подсоедините провода, как показано на нижеприведенной схеме,
соблюдая правильную полярность всех соединений.
3. Для соединения гнезда выходного сигнала «OUT» первого канала с
соответствующим входным гнездом «IN» соседнего канала усилите
ля мощности, используйте соединительный сигнальный кабель.

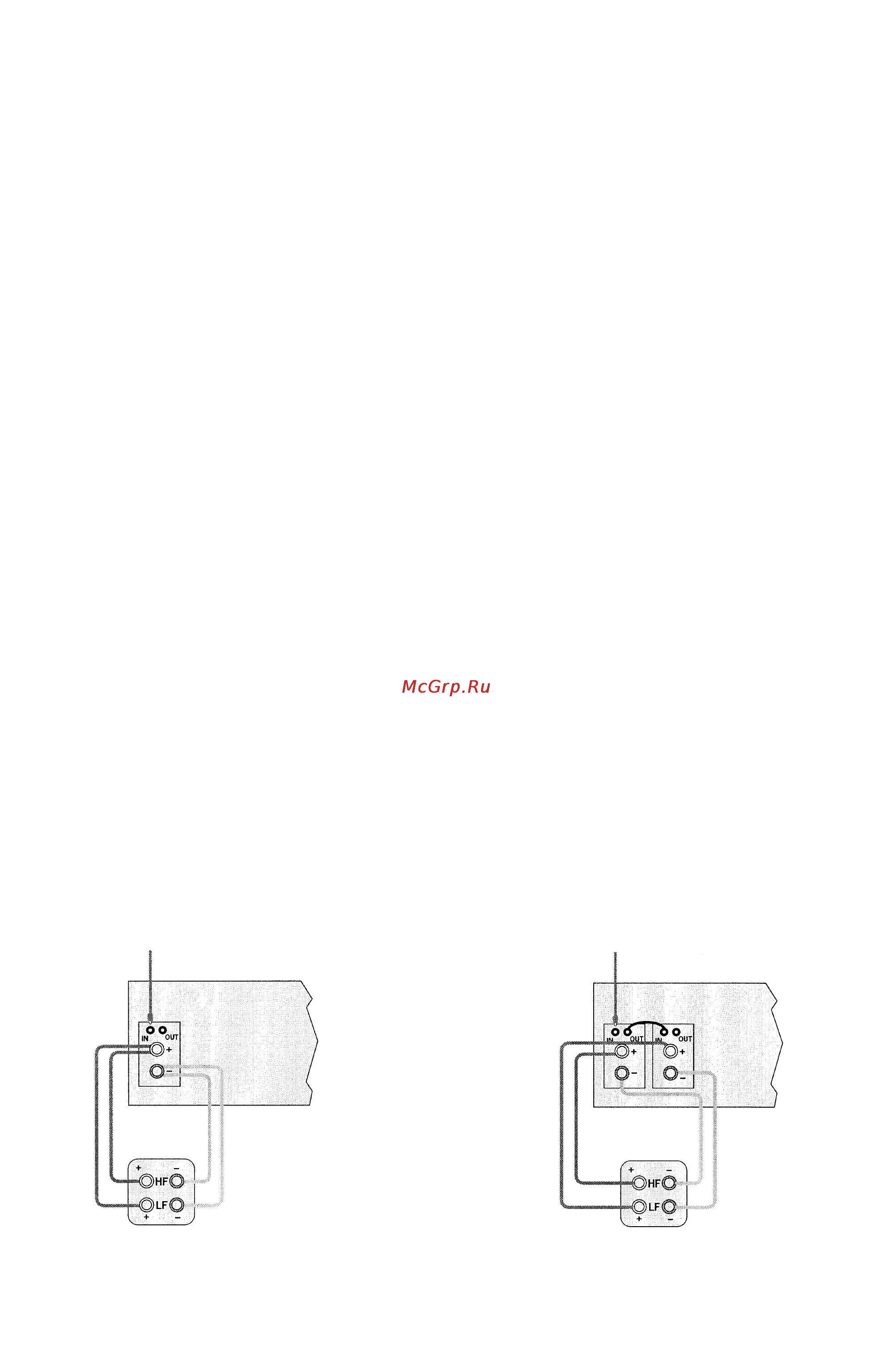

Раздельное подключение полос громкоговорителя с испольM
зованием одной пары соединительных клемм на усилителе
Усилитель мощности Arcam P7
Рекомендуемая конфигурация при раздельном усилении поM
лос громкоговорителя
Усилитель мощности Arcam P7
